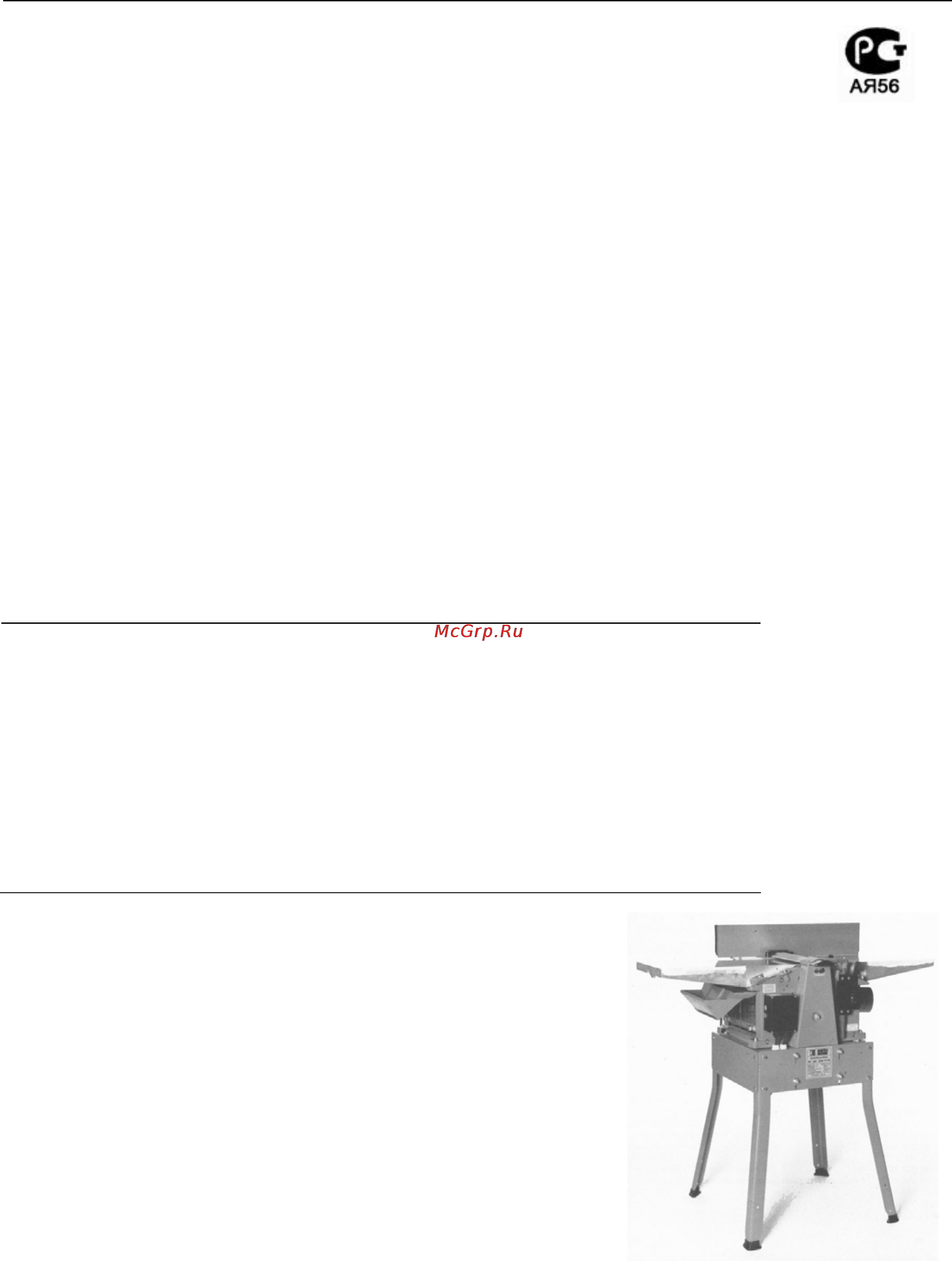

Metabo HC 260 C Инструкция по эксплуатации онлайн
Инструкция по эксплуатации комбинированного
фуговально-рейсмусового пропускного станка НС 260
Elektra-Beckum AG, Daimlerstrasse 1, D-49703 Meppen
Электра-Беккум АГ, Даймлерстрассе 1, Германия-49703 Меппен
Сделано в Германии.
Внимание! Внимательно и до конца прочитайте эту инструкцию, прежде чем начинать работу по уста-
новке и вводу станка НС 260 в эксплуатацию.
Содержание
1.0 Технические характеристики
2.0 Монтаж
3.0 Юстировка упора
4.0 Электрические соединения
5.0 Переключатель
6.0 Выключатель защиты двигателя
7.0 Отсос стружек
8.0 Отсос стружек при фуговании
9.0 Отсос стружек при пропуске мате-
риала под заданную толщину
10.0 Пропуск материала под заданную
толщину
11.0 Установка изменяемого защитного
устройства
12.0 Фугование заготовки
13.0 Установка/замена одностороннего
строгального ножа
14.0 Установка/регулировка HSS/Widia
строгального ножа
15.0 Натяжение приводного ремня
16.0 Очистка и техническое обслужива-
ние
17.0 Указания по безопасности
18.0 Электрические схемы
19.0 Список запасных час-
тей/сборочный чертёж
1.0 Технические характеристики
Полная длина плиты для фугования 1000 мм
Длина стола для строгания 400 мм
Максимальная рабочая ширина 260 мм
Максимальная высота при пропуске материала под заданную
толщину
160 мм
в связи с устройством для фрезерования пазов 145 мм
Максимальная глубина снятия стружки при фуговании 3 мм
Максимальная глубина снятия стружки при пропуске материала
под заданную толщину
4 мм
Ножевой вал из высоколегированной быстрорежущей стали (HSS) 63 мм
Число оборотов ножевого вала 6500 об/мин
Скорость подачи обрабатываемого материала 5 м/мин
Число оборотов двигателя 2500 об/мин
Двигатели: Переменного тока 230 В, 50 Гц, 2,2 кВт
Переменного тока 230 В, 50 Гц, 3,1 кВт
Трёхфазного тока 400 В, 50 Гц, 2,8 кВт
Трёхфазного тока 400 В, 50 Гц, 4,2 кВт только при НСК
С устройством отключения при пропадании напряжения в сети и вы-
ключателем защиты двигателя.
Наклон упора макс. 45°
Рабочая высота плиты для фугования 860 мм
Вес, примерно 60 кг
Уровень излучаемого шума, измеренный в соответствии с DIN 45635
на рабочем месте оператора:
Работа станка на холостом ходу 75,7 дБ(А)
Работа станка под нагрузкой 90,3 дБ(А)
Уровень мощности шума, измеренный в соответствии с DIN 45635:
Работа станка на холостом ходу 92,2 дБ(А)
Работа станка под нагрузкой 95,4 дБ(А)
