Русский 8
• При использовании болтов закрепите панель с помощью болтов M8 или M10 на обеих
сторонах (всего 2 болта).
• Если стена бетонная, используйте имеющиеся в продаже анкерные болты (M8 или M10).
(2)
Откройте сквозное отверстие для трубопровода.
• Трубопровод хладагента и сливной трубопровод можно вывести в одном из 6 направлений:
слева, снизу слева, сзади слева, справа, снизу справа и сзади справа. (См. рис. 4)
• Ориентируясь на метки на установочной панели (1), выберите, где должен пройти трубопровод,
и откройте сквозное отверстие (φ80 мм) в стенке.
Проделайте отверстие таким образом, чтобы обеспечить
наклон сливного трубопровода вниз.
(См. п. "7. РАБОТА СО СЛИВНЫМ ТРУБОПРОВОДОМ".)
(3) Если для трубопровода используется положение слева, снизу слева, справа или сверху
справа, используя нож со сменными лезвиями, проделайте сквозное отверстие для
трубопровода в передней решетке. (См. рис. 5)
5. УСТАНОВКА ВНУТРЕННЕГО АГРЕГАТА
Что касается компонентов, которые должны использоваться для монтажа, обязательно используйте
прилагаемые принадлежности и указанные компоненты.
ВНИМАНИЕ
• Используйте только те принадлежности, дополнительное борудование и запасные части, которые
изготовлены или тверждены DAIKIN.
• Монтаж должен производиться установщиком. Материалы и порядок монтажа должны
соответствовать существующим нормативам. В Европе должен использоваться действующий
стандарт EN378.
Инструкции по работе с оборудованием, в котором применяется хладагент R32:
• ЗАПРЕЩАЕТСЯ проделывать отверстия и подвергать воздействую огня.
• Любые действия
по ускорению разморозки или чистке оборудования, омимо рекомендованных
изготовителем, НЕ допускаются.
• Учтите, что хладагент R32 запаха НЕ имеет.

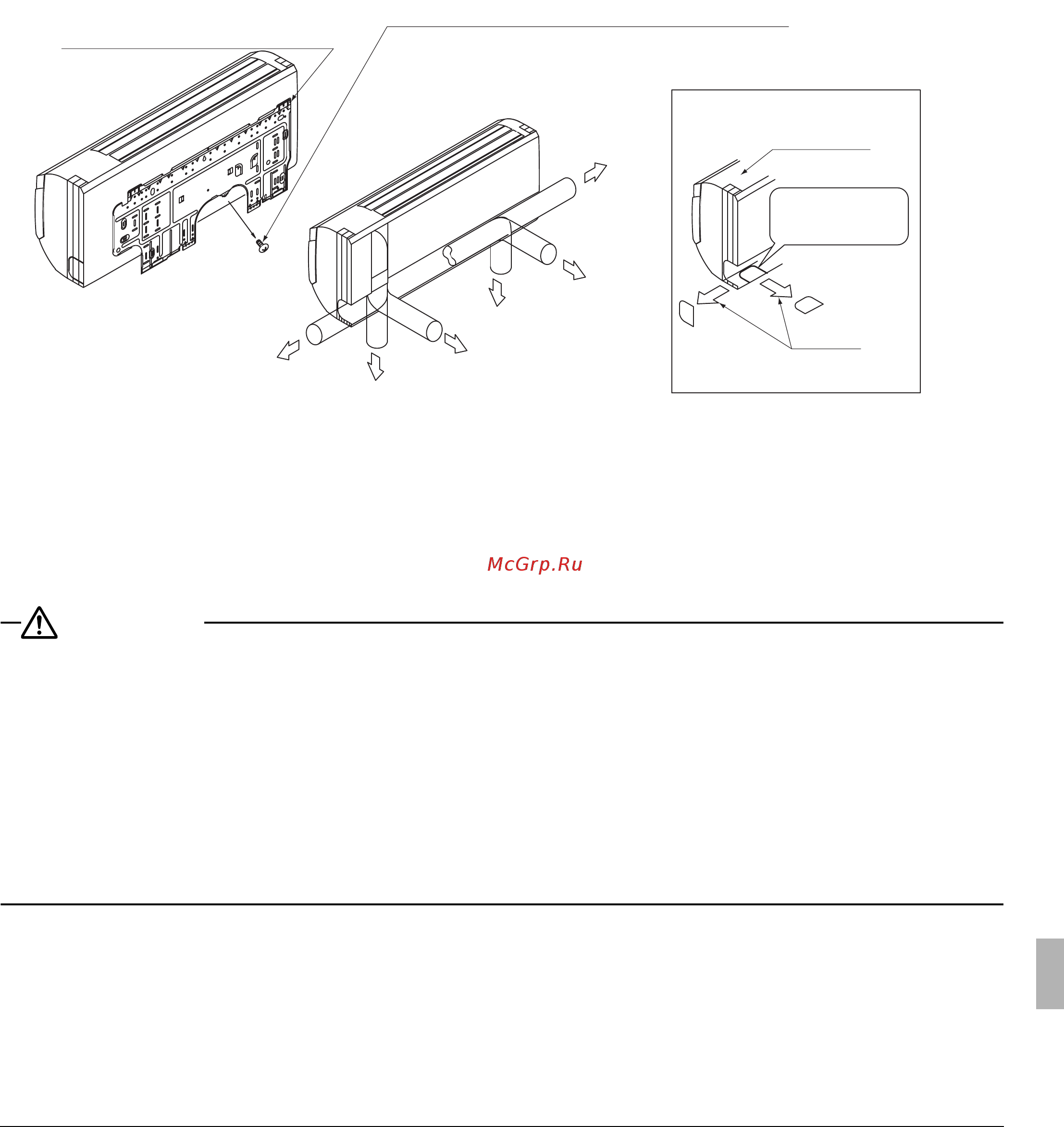

Правый трубопровод
Левый
трубопровод
Задний левый
трубопровод
Задний правый трубопровод
Нижний левый трубопровод
Нижний правый трубопровод
Передняя
решетка
Рис. 3
Рис. 4
Рис. 5
Установочная панель (1)
(принадлежность)
Винт временного крепления
(Для класса 71, установочная панель (1)
временно не подсоединена к блоку.)
Вырез вдоль
решетки.
Вырез
4PRU468968-1D.book Page 8 Wednesday, March 27, 2019 12:05 PM
