Русский 4
2. ПОДГОТОВКА К МОНТАЖУ
При открытии блока или при перемещении блока после открытия не прикладывайте усилие
к полимерным компонентам.
Обязательно убедитесь, что используемый хладагент соответствует спецификации наружного
агрегата. (В случае использования ненадлежащего
хладагента блок не будет работать надлежащим образом.)
• При монтаже наружных агрегатов пользуйтесь руководством по монтажу, прилагаемому
кнаружному агрегату.
• Обеспечивайте сохранность всех элементов, необходимых
для монтажа, вплоть до его завершения.
• В целях защиты внутреннего агрегата от повреждений используйте упаковочные материалы для
защиты агрегата во время транспортировки до начала монтажа.
• Определите маршрут для транспортировки блока к месту установки.
• При перемещении блока не вынимайте его из упаковки вплоть до доставки на место монтажа. Если
блок
должен быть распакован перед перемещением, будьте осторожны, чтобы не повредить его.
2-1 МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Перед установкой внутреннего агрегата обязательно прочитайте настоящее руководство.
• Агрегат предназначен для установки в жилых помещениях, в коммерческих организациях
и на предприятиях легкой промышленности.
• Не используйте агрегат в местах, где имеет место высокое содержание соли в воздухе (например на
побережье), или там, где имеют место колебания напряжения (например на заводах), или там,
где
вибрирует основание (например на автомобилях или морских судах).

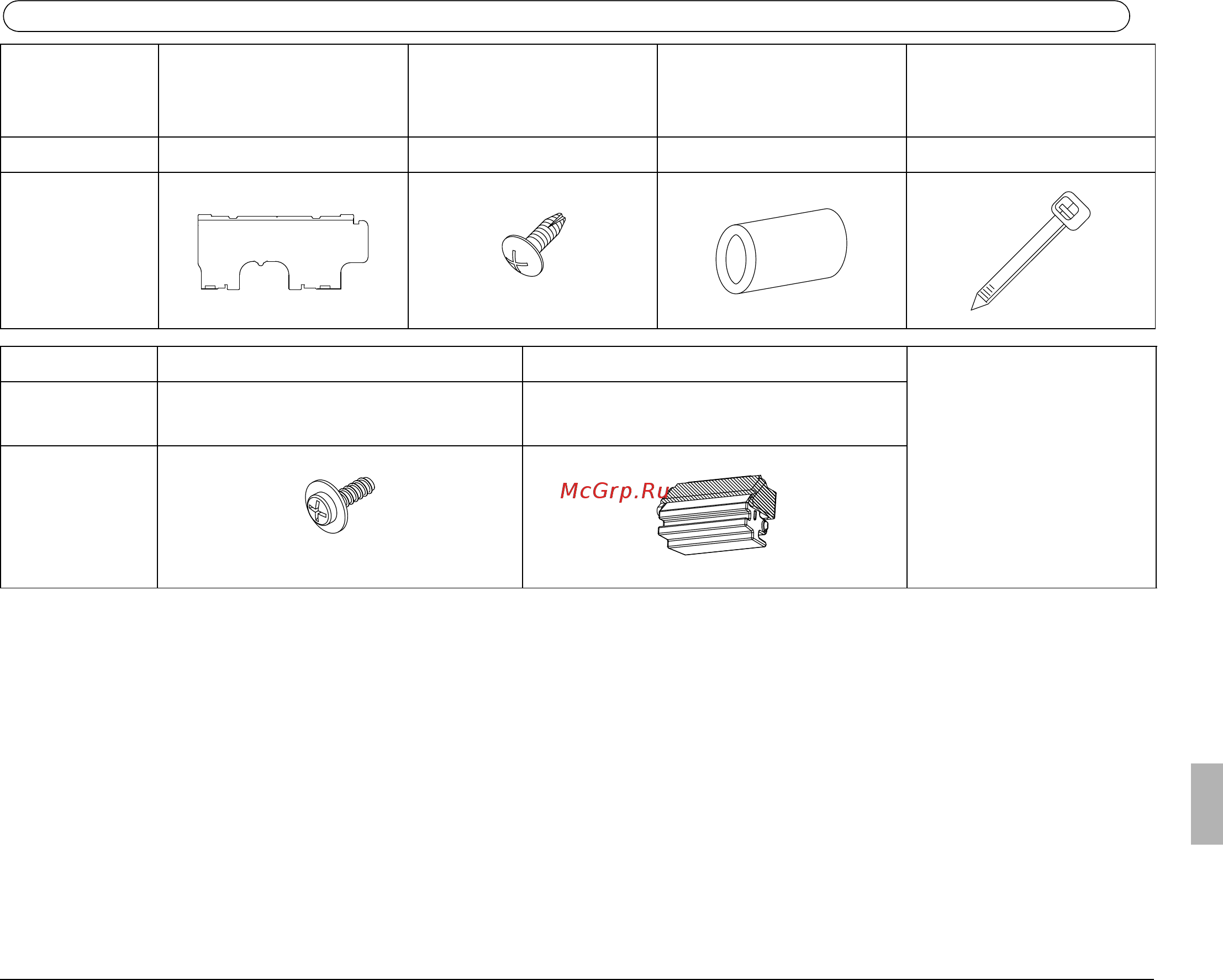

2-2 ПРИНАДЛЕЖНОСТИ
Проконтролируйте наличие следующих принадлежностей, прилагаемых к агрегату.
2-3 ОПЦИОННЫЕ ПРИНАДЛЕЖНОСТИ
• Для данного внутреннего агрегата требуется опционный пульт дистанционного управления.
(Однако пульт дистанционного управления не требуется для подчиненного блока системы для
работы в параллельном режиме.)
• Предусмотрены пульты дистанционного управления двух типов: проводные и беспроводные.
Выберите пульт дистанционного управления из Табл. 1 в соответствии с запросами заказчика
и установите пульт дистанционного управления в надлежащем
месте.
(При монтаже следуйте инструкциям из руководства по монтажу, поставляемого с пультами
дистанционного управления.)
Наименование
(1) Установочная
панель
(2) Винты крепления
для установочной
панели
(3) Изоляционная
лента
(4) Хомут
Количество 1 комплект 9 шт.1 шт.
1 большой 3 маленьких
Форма
M4 × 25L
Наименование
(5)
Крепежные винты
(6) Крышка винта
(Прочее)
•
Руководство по
эксплуатации
•
Руководство по
монтажу
Количество
2 шт. для класса 71
3 шт. для класса 100
3 шт.
(только для класса 100)
Форма
M4 × 12L
Обеспечивайте сохранность всех элементов, необходимых для монтажа, вплоть до его завершения.
4PRU468968-1D.book Page 4 Wednesday, March 27, 2019 12:05 PM
