Daikin FHA100AVEB [15/26] Следует использовать сливной шланг 1 и металлический зажим 2 имеющиеся в комплекте также вставьте сливной шланг 1 в основание дрен

Содержание

• По монтажу 1
• Руководство 1
• Системы кондиционирования воздуха типа split 1
• Daikin 3
• Daikin europe n v 3
• Datk im europe nv 3
• Fha35aveb fha50aveb fha60aveb fha71aveb fha100aveb fha125aveb fha140aveb 3
• Zandvoordestraat300 b 84000ostende belgium 3
• Daikin 4
• Daikis europe nv 4
• Zandvoordestraat300 b 84000ostende belgium 4
• Выполните установку устройства в соответствии с руководством по монтажу неправильный монтаж может привести к утечкам воды поражени 5
• Выполняйте указанные установочные работы с учетом сильных ветров тайфунов или землетрясений неправильная установка может стать пр 5
• За выполнением монтажных работ обращайтесь к своему местному дилеру или к квалифицированному персоналу неправильная установка може 5
• Меры предосторожности 5
• Оборудование размещается в помещении без постоянно действующих источников возгорания напр открытого огня оборудования работающе 5
• Оригинальный текст инструкций представлен на английском языке текст на других языках является переводом с оригинала 5
• Перед монтажом системы внимательно ознакомьтесь с настоящим руководством храните настоящее руководство в доступном месте чтобы в буд 5
• После монтажа следует протестировать кондиционер и проверить его исправность проинструктируйте пользователя относительно эксплуа 5
• Применимо только в том случае если это устройство работает в паре с наружным агрегатом следующих моделей rzag35 140 rzasg71 140 rxm35 60 3mxm40 68 4mxm68 5
• Следите за тем чтобы для монтажных работ использовались только указанные детали и принадлежности несоблюдение правил использовани 5
• Следует соблюдать данные меры предосторожности данный продукт относится к категории электроприборов не предназначенных для общего 5
• Убедитесь что все электротехнические работы выполнены квалифицированным персоналом в соответствии с действующим законодательство 5
• Устанавливайте кондиционер на основании способном выдержать его массу в случае недостаточной прочности основания кондиционер може 5
• Выполните заземление кондиционера не подсоединяйте заземляющий провод к газовым или водопроводным трубам громоотводам или телефон 6
• Если во время монтажа возникает утечка газообразного хладагента немедленно проветрите место выполнения работ при контакте газообр 6
• Если кабель электропитания поврежден то во избежание опасных ситуаций его замену должен производить производитель сотрудник серви 6
• Если устройства подключены к наружному агрегату который содержит хладагент r32 требуемая площадь помещения в которой устройства уст 6
• Запрещается дотрагиваться непосредственно до случайно вытекшего хладагента это может стать причиной серьезных травм вследствие об 6
• Кондиционер не предназначен для использования в потенциально взрывоопасной атмосфере 6
• Не выбрасывайте принадлежности пока монтажные работы не будут завершены 6
• Не устанавливайте кондиционер в следующих местах 6
• Обязательно проверьте заранее что для монтажных работ используется хладагент соответствующий техническим характеристикам наружно 6
• Перед тем как прикоснуться к электрическим составляющим устройства отключите его от источника питания прикосновение к любой детал 6
• Подготовка к монтажу 6
• После внесения внутреннего блока в помещение избегайте повреждения внутреннего блока примите меры для защиты внутреннего блока с по 6
• После завершения установки убедитесь в отсутствии утечек газообразного хладагента ядовитый газ может образоваться в том случае есл 6
• После снятия упаковки внутренний блок следует перемещать осторожно не оказывая давления на трубопровод хладагента или дренажный и пл 6
• При монтаже наружного блока пользуйтесь руководством по монтажу прилагаемым к наружному блоку 6
• Примечание 1 действующее законодательство означает все международные национальные и местные директивы законодательные акты нормат 6
• Прокладывая проводку между внутренним и наружным агрегатами и подключая источник питания прокладывайте провода правильно и таким о 6
• Следует обязательно установить прерыватель замыкания на землю в противном случае возможно поражение электрическим током или возгор 6
• Убедитесь что все провода закреплены используется специальная проводка и никакие внешние силы не действуют на разъемы клеммной кол 6
• Устанавливайте внутренний блок на возможно большем удалении от люминесцентных ламп при наличии беспроводного пульта дистанционног 6
• Устанавливайте кондиционер прокладывайте шнур питания проводку пульта дистанционного управления и проводку цепи передачи на удале 6
• 1 принадлежности 7
• 2 дополнительные принадлежности 7
• Выполняйте работу обращая внимание на предостережение касательно следующих позиций и после завершения работы проверьте их снова 7
• Для выбора места установки воспользуйтесь схемой установки обычно находится в упаковочной коробке 7
• Для данного внутреннего блока требуется отдельный пульт дистанционного оборудования 7
• Запрещается эксплуатировать кондиционер в местах с повышенной концентрацией соли в воздухе таких как побережья автомобили суда а 7
• Позиции для проверки после окончания монтажных работ 7
• Попросите заказчика эксплуатировать кондиционер только после предварительного прочтения руководства по эксплуатации проинструкти 7
• Предусмотрены пульты дистанционного управления двух типов проводные и беспроводные установите пульт дистанционного управления в м 7
• Проверьте наличие приведенных ниже дополнительных принадлежностей прилагаемых к внутреннему блоку 7
• Следует произвести повторную проверку согласно пунктам раздела меры предосторожности 7
• Снимите с корпуса устройства статическое напряжение при укладке проводов когда крышка блока управления открыта в противном случае 7
• 1 выберите место для установки одобренное заказчиком и соответствующее следующим условиям 8
• 2 для установки следует использовать подвесные болты убедитесь что место монтажа способно выдержать вес внутреннего агрегата и при н 8
• 3 высота потолка этот внутренний агрегат можно устанавливать на потолках высотой до 4 3 м для класса 100 140 и до 3 5 м для класса 35 71 8
• Вопросы по эксплуатации 8
• Выбор места установки 8
• Где достаточно прочная основа способная удерживать вес внутреннего блока если прочность недостаточная внутренний блок может вибри 8
• Где нет опасности утечки воспламеняемых газов 8
• Кроме общих правил эксплуатации т к пункты в руководстве по эксплуатации предупреждений и предостережений указывают на возможность п 8
• Место где можно обеспечить слив конденсата 8
• Место где нижняя поверхность потолка не имеет уклона 8
• Место где прохладный и теплый воздух распределяются равномерно 8
• После снятия упаковки внутренний блок следует перемещать осторожно не оказывая давления на трубопровод хладагента или дренажный и пл 8
• Проследите за тем чтобы пространство хорошо проветривалось не перекрывайте вентиляционные отверстия 8
• Пункты которые необходимо проверить во время доставки 8
• С возможностью соблюдения допустимой длины трубопроводов между внутренним и наружным блоками см руководство по монтажу внутреннег 8
• С наличием свободного пространства достаточного для установки и технического обслуживания см рис 1 и рис 2 8
• С отсутствием препятствий для воздушного потока 8
• Уровень звукового давления не достигает 70 дба 8
• Устанавливайте внутренний блок на возможно большем удалении от люминесцентных ламп при наличии беспроводного пульта дистанционног 8
• 4 просверлите отверстия для подвесных болтов отверстия 9
• 4 просверлите отверстия для подвесных болтов отверстия вывода трубопроводов отверстие вывода дренажного трубопровода и отверстие дл 9
• А армированная пластина 9
• Вывода трубопроводов отверстие вывода дренажного трубопровода и отверстие для ввода проводки используйте схему установки 5 определите места расположения отверстий для 9
• Используйте схему установки 5 9
• Класс 100 125 9
• Класс 35 50 9
• Класс 60 71 9
• Не извлекайте изделие и уделяйте особое внимание 9
• Не извлекайте изделие и уделяйте особое внимание полимерной боковой панели горизонтальной выпускной заслонке и воздуховыпускному о 9
• Не поднимайте изделие и не тяните его за армированную 9
• Не поднимайте изделие и не тяните его за армированную пластину правую или левую если армированная пластина изогнется она может изд 9
• Определите места расположения отверстий для подвесных болтов отверстий для трубопровода отверстия для дренажного трубопровода и в 9
• Пластину правую или левую если армированная пластина изогнется она может издавать шум 9
• Подвесных болтов внутреннего агрегата выходных отверстий трубопровода выходного отверстия дренажного трубопровода и входного отверстия электрической проводки см рис 3 9
• Подвесных болтов отверстий для трубопровода отверстия для дренажного трубопровода и впускного отверстия для электрических проводов просверлите отверстие 9
• Подготовка к монтажу расположение 9
• Подготовка к монтажу расположение подвесных болтов внутреннего агрегата выходных отверстий трубопровода выходного отверстия дрена 9
• Полимерной боковой панели горизонтальной выпускной заслонке и воздуховыпускному отверстию 9
• Порядок использования монтажного шаблона показан на 9
• Порядок использования монтажного шаблона показан на рис ниже 9
• Рис 3 9
• Рис ниже 9
• Русский 5 9
• 5 снимите детали внутреннего блока 10
• 6 установите подвесные болты 10
• Демонтируйте подвесной кронштейн 10
• Заранее отрегулируйте длину подвесного болта см рис 9 10
• Используйте болты m8 или m10 для подвесного внутреннего блока 10
• Используйте вставляемые в стену крепления для существующих болтов и встраиваемые вставки или анкерные болты для новых болтов и надеж 10
• Снимите декоративную боковую панель правую левую 10
• Снимите решетку воздухозаборника 10
• 1 закрепите подвесной кронштейн на подвесном болте см рис 10 11
• 2 навесьте его продвинув вперед и вставьте подвесной установочный болт м8 для временного фиксирования блока см рис 11 11
• 3 затяните винты м5 крепящие кронштейн в двух местах там где они были ослаблены см рис 11 необходимо избегать смещения внутреннего 11
• 4 надлежащим образом затяните болты м8 крепящие подвесной кронштейн в 4 местах см рис 11 11
• 5 в процессе подвешивания внутреннего блока используйте уровень для обеспечения нормального стока конденсата устанавливайте блок го 11
• Для проведения технического обслуживания в обязательном порядке предусматривается свободный доступ к трубным соединениям между ком 11
• Для установки используйте имеющиеся в комплекте и указанные детали 11
• Запрещается повторное использование бывших в употреблении трубных соединений 11
• Инструкции по установке трубопровода для хладагента наружного блока можно найти в руководстве по монтажу прилагаемом к наружному бл 11
• Надежно заизолируйте газовый трубопровод и трубопровод для хладагента неизолированные трубопроводы могут стать причиной утечки во 11
• Не вставляйте в зазоры между креплением и шайбой для крепления 3 детали отличные от указанных если шайбы плохо закреплены подвесны 11
• Необходимо обеспечить защиту трубопроводов от физического повреждения 11
• Обязательно проверьте заранее что для монтажных работ используется хладагент соответствующий техническим характеристикам наружно 11
• Перед монтажом внутреннего агрегата к нему можно легко присоединить дополнительные детали также см руководство по монтажу прилагаем 11
• Прокладку трубопроводов необходимо свести к минимуму 11
• Работы с трубопроводом для хладагента 11
• Трубопроводы или компоненты содержащие хладагент следует устанавливать в таких местах где существует очень низкая вероятность тог 11
• Установка внутреннего блока 11
• Table 1 12
• Значения момента затяжки см в таблице 1 12
• Оберните изоляционный материал маленький 9 вокруг изолирующей вставки 6 секция с конусной гайкой только со стороны газового труб 12
• Обязательно используйте раствор для проведения пробы на образование пузырей рекомендованный вашим поставщиком не используйте мыль 12
• Перед подключением трубопровода для хладагента удалите остатки упаковочного материала в т ч армирование см рис 18 12
• После проверки на предмет протечки см рис 15 изолируйте соединение газового и жидкостного трубопровода с помощью прилагаемого соед 12
• При выполнении соединения развальцовки на участок внутри раструба рекомендуется наносить только эфирное или сложноэфирное синтетич 12
• При подключении трубопроводов к кондиционеру обязательно используйте гаечный ключ и гаечный ключ с ограничением по крутящему момент 12
• Стык изоляционных вставок 6 и 7 следует вывести наверх 12
• Хладагент заранее залит в наружный блок 12
• 1 для задней стороны трубопровода 13
• 2 для верхнего трубопровода 13
• 3 для трубопровода на правой стороне 13
• Боковой панели правой и подсоедините трубопровод см рис 18 13
• В т ч армирование с правой стороны и установите винт обратно в отверстие на блоке см рис 18 13
• Для верхнего трубопровода потребуется г образный 13
• Для верхнего трубопровода потребуется г образный переходник для патрубков опция 13
• И подсоедините патрубок см рис 16 и рис 18 13
• И подсоедините трубопровод с помощью г образного переходника опция см рис 16 и рис 17 13
• Переходник для патрубков опция 13
• Прорежьте выбивное отверстие в декоративной 13
• Прорежьте выбивное отверстие в декоративной боковой панели правой и подсоедините трубопровод см рис 18 13
• Рис 15 13
• Рис 17 13
• Рис 18 13
• Русский 13
• Снимите заднюю крышку для доступа к трубопроводу 13
• Снимите заднюю крышку для доступа к трубопроводу и подсоедините патрубок см рис 16 и рис 18 13
• Снимите крышку для доступа к верхней панели 13
• Снимите крышку для доступа к верхней панели и подсоедините трубопровод с помощью г образного переходника опция см рис 16 и рис 17 13
• Удалите остатки упаковочного материала 13
• Удалите остатки упаковочного материала в т ч армирование с правой стороны и установите винт обратно в отверстие на блоке см рис 18 13
• 1 выполните установку дренажного трубопровода 14
• Диаметр трубопровода должен быть равным или превышать диаметр сливного шланга 1 дополнительная принадлежность пвх патрубок с номи 14
• Достаточное давление для пропуска азота через трубопровод должно составлять примерно 0 02 мпа давление которое дает почувствовать сл 14
• Дренажный трубопровод допускается подсоединять следующим образом для правой задней правой стороны см рис 18 в разделе 6 работы с тр 14
• Если хладагента по какой либо причине недостаточно вы не взяли с собой дополнительный баллон и т п возможно возникновение неисправн 14
• Перед пайкой трубопровода для хладагента дождитесь пока азот вытеснит из него воздух затем выполните запаивание примечание 2 см ри 14
• После завершения работы с трубопроводами прорежьте снятую крышку вдоль трубопровода и установите ее также что касается крышки верх 14
• При выполнении проверки на наличие утечек в трубопроводе хладагента между внутренним и наружным блоком после установки последнего об 14
• При пайке трубопровода для хладагента твердым припоем не используйте флюс используйте в качестве твердого припоя фосфорную медь bcup 2 14
• При прокладке трубопровода слева сзади слева необходимо снять защитную сетку затем удалите пробку и изоляционный материал из дренаж 14
• Работа с дренажным трубопроводом 14
• Устанавливайте дренажный трубопровод надлежащим образом для обеспечения нормального слива 14
• Установите самый короткий сливной трубопровод насколько это возможно с уклоном в 1 100 или более во избежание его закупоривания возду 14
• Загните конец металлического зажима 2 чтобы изоляционный материал не образовывал выпуклость см рис 26 15
• Не допускайте отклонения сливного шланга 1 во внутреннем блоке см рис 27 возможно возникновение нехарактерного шума например бур 15
• При выполнении изоляции наматывайте имеющийся в комплекте изоляционный материал большой 8 от металлического зажима 2 и сливного ш 15

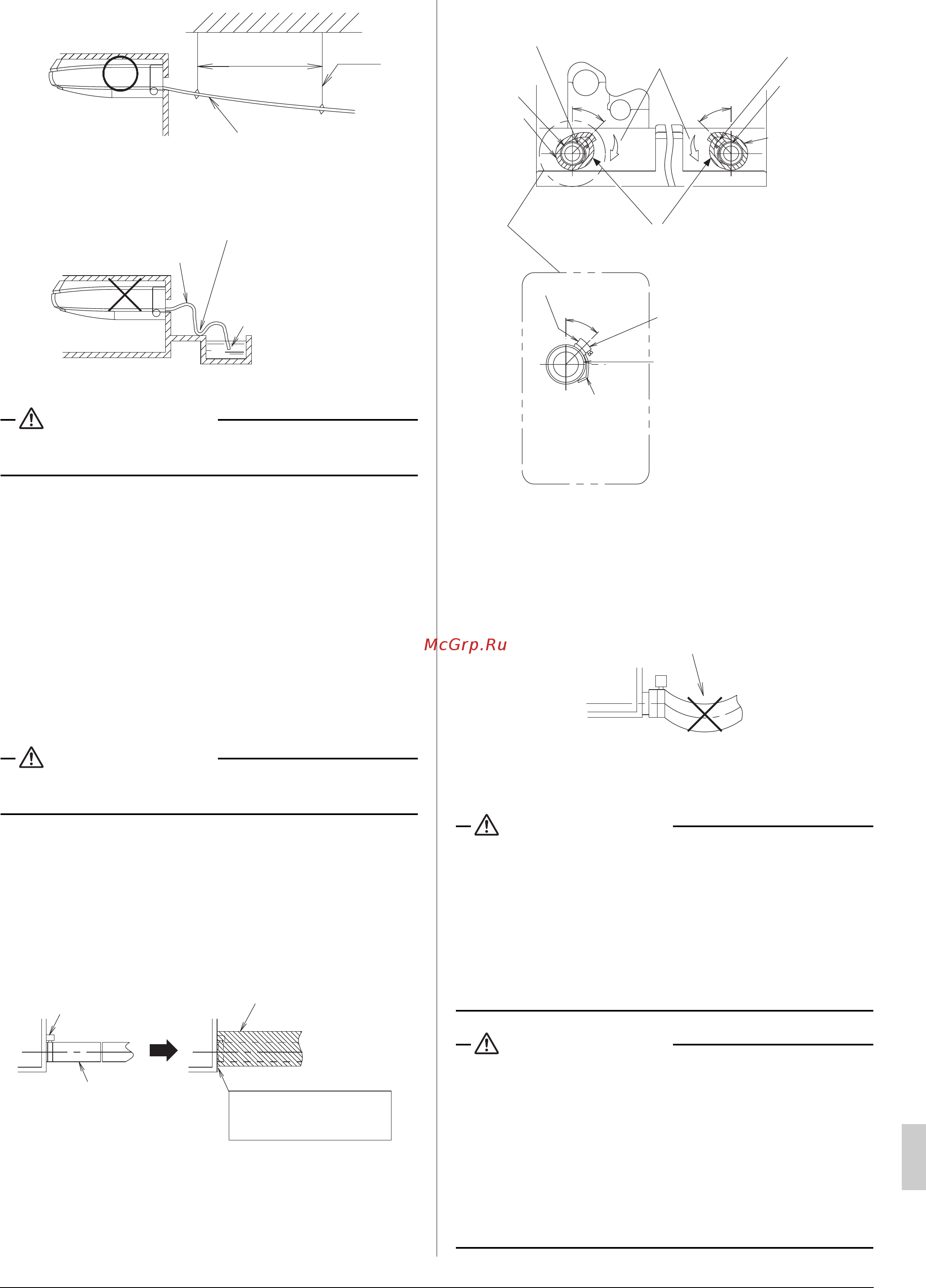

• Следует использовать сливной шланг 1 и металлический зажим 2 имеющиеся в комплекте также вставьте сливной шланг 1 в основание дрен 15
• Убедитесь что установлены все дренажные трубопроводы для внутренних блоков 15
• Установите подвески на расстоянии от 1 до 1 5 м так чтобы трубопровод не отклонялся см рис 23 15
• 1 общие указания 16
• 2 после окончания установки трубопровода проверьте чтобы дренаж протекал беспрепятственно 16
• 2 спецификации проводки устанавливаемой в месте эксплуатации устройства 16
• Table 2 16
• Если кабель электропитания поврежден то во избежание опасных ситуаций его замену должен выполнять производитель сотрудник сервисн 16
• Не включайте источник питания на внутреннем блоке до окончания монтажных работ 16
• Не подключайте проводку питания к клеммной колодке для проводки пульта дистанционного управления в противном случае возможно повре 16
• Не подсоединяйте заземляющий провод к газовым или водопроводным трубам громоотводам или телефонным заземляющим проводам 16
• Не прикасайтесь к печатной плате в сборе при прокладке электропроводки в противном случае это может привести к повреждению 16
• Обязательно заземлите кондиционер сопротивление заземления должно соответствовать требованиям действующего законодательства 16
• Обязательно установите выключатель для защиты от утечки на землю в соответствии с действующими нормами в противном случае возможно 16
• Подсоединение дренажного трубопровода не соединяйте дренажный трубопровод напрямую с канализацией издающей запах аммиака аммиак 16
• После прокладки дренажного трубопровода используйте остатки уплотнительного материала и армирования удаленные как было указано в р 16
• Постепенно налейте 0 6 литра воды в дренажный поддон через воздуховыпускное отверстие для проверки эффективности слива см рис 29 16
• При выполнении электрического монтажа руководствуйтесь также схемой электрического монтажа закрепленной на крышке блока управлен 16
• При установке поставляемого отдельно комплекта дренажного насоса см также прилагаемое к нему руководство по монтажу 16
• При электрическом монтаже наружных блоков пользуйтесь руководством по монтажу прилагаемым к наружным блокам 16
• Провода пульта дистанционного управления и управления приобретаются на месте см таблицу 2 16
• Работа с электрической проводкой 16
• Следует устанавливать и прокладывать проводку для пульта дистанционного управления в соответствии с руководством по монтажу прилаг 16
• Убедитесь что все электротехнические работы выполнены квалифицированным персоналом в соответствии с действующим законодательство 16
• 1 отвинтите крепежные винты 2 шт придерживая крышку блока управления и затем удалите ее 17
• 1 подключение проводки цепи передачи заземляющей проводки и проводки пульта дистанционного управления 17
• 2 прорежьте смотровое отверстие и вставьте пластмассовую изоляционную трубку 10 дополнительное приспособление в заднюю сторону крыш 17
• 3 подключите проводку цепи передачи к клеммной колодке x2m 3p пропустив ее через пластмассовую трубку 10 при этом маркировка на проводк 17
• Виниловый шнур в оболочке или кабель толщина изоляции не менее 1 мм 17
• Внутренние блоки принадлежащие к одной системе допускается подключать к одному выключателю ответвлений однако при выборе выключат 17
• Для подключения к клеммной колодке используйте разъемы кольцевого отогнутого типа с пластмассовой изолирующей оболочкой или выполн 17
• Если контакт зажат слишком сильно он может повредиться требуемые значения крутящего момента затяжки винтов клемм указаны в приведе 17
• Если провода соединены неплотно они могут нагреться 17
• Запрещается спаивать многожильные провода 17
• Используйте надлежащую отвертку для затягивания винтовых клемм при использовании неподходящей отвертки головка винта может повред 17
• Используйте необходимые провода осторожно подключайте и надежно закрепляйте их таким образом чтобы исключить влияние на разъемы с 17
• Она показывает причину использования трубы для проводов когда трубы для проводов не используются применяйте h07rn f 17
• При отсутствии необходимых контактов следует соблюдать следующие правила 17
• Прокладывайте проводку таким образом чтобы заземляющий провод выходил из паза на чашеобразной шайбе в противном случае контакта за 17
• Соединение 2 проводов имеющих разное сечение запрещено 17
• Способ подключения проводки 17
• Способ подсоединения проводки и пример электропроводки 17
• Характеристики проводов показаны при условии падения напряжения в проводах 2 17
• Это общая развернутая длина системы при групповом управлении 17
• 4 подключите проводку пульта дистанционного 18
• 4 подключите проводку пульта дистанционного управления выходящую из направляющего отверстия к клеммам р1 и р2 клеммной колодки х1м 6p 18
• ______ соединительной проводки 18
• А предупреждение 18
• Дистанционного управления 18
• Дистанционного управления и высоковольтная проводка цепи передачи заземления заводятся во внутренний агрегат через одно отверстие на них могут воздействовать электрические помехи внешние что может стать причиной сбоя или выхода из строя 18
• Если крышка закрывающая отверстие вывода 18
• Если крышка закрывающая отверстие вывода трубопровода вырезана а само отверстие используется для вывода проводки после подключен 18
• Если низковольтная проводка например пульта 18
• Если низковольтная проводка например пульта дистанционного управления и высоковольтная проводка цепи передачи заземления завод 18
• Заделайте зазор вокруг проводов шпатлевкой 18
• Заделайте зазор вокруг проводов шпатлевкой и изоляционным материалом приобретается на месте если во внутренний блок попадут насек 18
• И изоляционным материалом приобретается на месте если во внутренний блок попадут насекомые или мелкие животные внутри блока управления возможно возникновение короткого замыкания 18
• Л запрещено 18
• О запрещено 18
• По возможности выдерживайте в любом месте 18
• По возможности выдерживайте в любом месте расстояние 50 мм или более между проводкой низкого напряжения например проводка пульта дис 18
• При выполнении проводки аккуратно укладывайте провода таким образом чтобы крышку блока управления можно было надежно закрепить если крышка блока управления не установлена на место провода могут выгнуться вверх или могут быть зажаты между блоком и панелью вследствие чего возможно поражение электрическим током или возгорание 18
• Расстояние 50 мм или более между проводкой низкого напряжения например проводка пульта дистанционного управления и проводкой высокого напряжения соединительная проводка проводка заземления снаружи внутреннего агрегата если обе проводки проложены вместе на них могут влиять электрические шумы внешние шумы и стать причиной неисправности или выхода устройства из строя 18
• Русский 18
• Способ соединения 18
• Способ соединения проводки пульта 18
• Способ соединения соединительной проводки и проводки заземления 18
• Твг 18
• Трубопровода вырезана а само отверстие используется для вывода проводки после подключения проводки установите крышку обратно 18
• Управления выходящую из направляющего отверстия к клеммам р1 и р2 клеммной колодки х1м 6р полярность отсутствует по завершении этой процедуры соберите провода вместе и зафиксируйте их при помощи специального крепления 11 и зажима 4 не оказывая давления на соединительные участки 18
• 1 подключайте пульт дистанционного управления только к ведущему устройству 19
• 2 пример электрической проводки 19
• 2 пульт дистанционного управления необходимо соединить проводкой только с ведущим блоком переходная проводка для подключения пульта 19
• 3 датчик температуры в помещении эффективен только для внутреннего блока к которому подключен пульт дистанционного управления 19
• 4 длина проводки между внутренним и внешним блоками зависит от схемы подключения количества блоков и максимальной длины трубопровода 19
• Групповое управление 1 пульт дистанционного управления управляет несколькими до 16 внутренними блоками все внутренние блоки функци 19
• Номера клемм наружного и внутреннего блоков должны совпадать 19
• Парный тип 1 пульт дистанционного управления управляет 1 внутренним блоком стандартная система см рис 31 19
• При электрическом монтаже наружных блоков пользуйтесь руководством по монтажу прилагаемым к наружным блокам проконтролируйте тип си 19
• Система с одновременной работой 1 пульт дистанционного управления управляет 2 внутренними блоками 2 внутренних блока работают одина 19
• Управление с помощью 2 удаленных контроллеров 2 удаленных контроллера управляют 1 внутренним блоком см рис 36 19
• 1 снимите крышку блока управления 20
• 1 снимите крышку блока управления см раздел 9 способ подсоединения проводки и пример электропроводки 20
• 2 добавьте проводку между пультом дистанционного управления 2 вспомогательным и контактом p1 p2 клеммной колодки x1m для пульта дистан 20
• 2 подключите проводку моста между контактами p1 p2 внутри блока управления для пульта дистанционного управления полярность отсутству 20
• 2 подключите проводку моста между контактами р1 р2 20
• А предостережение 20
• В этом случае все внутренние блоки в группе будут 20
• В этом случае все внутренние блоки в группе будут работать от группового пульта дистанционного управления 20
• Ведущего блока в режиме одновременной работы можно производить одновременное групповое управление пуском остановом до 16 блоков включительно с помощью пульта дистанционного управления см рис 34 20
• Внутри блока управления для пульта дистанционного управления полярность отсутствует см рис 34 и таблицу 3 20
• Выберите пульт дистанционного управления 20
• Выберите пульт дистанционного управления позволяющий управлять как можно большим количеством групповых функций направление поток 20
• Декоративной боковой панели 20
• Дистанционного управления 20
• Номера клемм наружного и внутреннего блоков должны 20
• Переключение основной субблок 20
• Переключение основной субблок см руководство по монтажу прилагаемое к пульту 20
• Позволяющий управлять как можно большим количеством групповых функций направление потока воздуха и т д 20
• При использовании 2 пультов дистанционного управления следует перевести один из них в основной режим а другой в режим субблок 20
• При использовании в качестве сдвоенного блока или ведущего блока в режиме одновременной работы можно производить одновременное гру 20
• При применении группового управления 20
• При применении группового управления при использовании в качестве сдвоенного блока или 20
• При установке решетки воздухозаборника навесьте трос решетки воздухозаборника на подвешенную часть внутреннего блока показанную н 20
• Работать от группового пульта дистанционного управления 20
• Ремень может помешать закрытию решетки воздухозаборника перед закрытием убедитесь что ремень не выбивается из за края решетки воздухозаборника 20
• Решетки воздухозаборника на подвешенную часть внутреннего блока показанную на рис 38 20
• Рис 34 20
• Рис 36 20
• Рис 37 20
• Русский 20
• См руководство по монтажу прилагаемое к пульту дистанционного управления 20
• Совпадать 20
• Способ подсоединения проводки и пример электропроводки 20
• Способ прокладки проводки 20
• Способ прокладки проводки 1 снимите крышку блока управления 2 добавьте проводку между пультом дистанционного 20
• Способ прокладки проводки 1 снимите крышку блока управления см раздел 9 20
• Управление с двумя пультами дистанционного управления управление 1 внутренним блоком с помощью 2 пультов дистанционного управления 20
• Управление с двумя пультами дистанционного управления управление 1 внутренним блоком с помощью 2 пультов дистанционного управления при использовании 2 пультов дистанционного 20
• Управление с помощью 2 пультов дистанционного управления 20
• Управления 2 вспомогательным и контактом р1 р2 клеммной колодки х1м для пульта дистанционного управления в блоке управления полярность отсутствует 20
• Управления следует перевести один из них в основной режим а другой в режим субблок 20
• Установите декоративную панель и решетку воздухозаборника выполнив действия процедуры их снятия в обратном порядке 20
• Установите декоративную панель и решетку воздухозаборника выполнив действия процедуры их снятия в обратном порядке при установке решетки воздухозаборника навесьте трос 20
• Установка решетки воздухозаборника 20
• Установка решетки воздухозаборника декоративной боковой панели 20
• 1 настройка при установленной опции 21
• 1 чтобы установить режим принудительное отключение присвойте номер второго кода значение 01 21
• 2 при использовании беспроводных пультов дистанционного управления 21
• 2 чтобы установить релейный режим работы присвойте номер второго кода значение 02 21
• 3 задание высоты потолка класс 100 или ниже 21
• Table 3 21
• Во время монтажа внутреннего агрегата класса 35 100 присвойте параметру номер второго кода значение соответствующее высоте потолка 21
• Выберите номер режима 12 21
• Задание параметров в режиме эксплуатации 21
• Зайдите в режим эксплуатационных настроек с пульта дистанционного управления 21
• Инструкции по настройке при установленной опции можно найти в руководстве по монтажу прилагаемом к дополнительной принадлежности 21
• На заводе изготовителе установлено принудительное отключение 21
• После включения источника питания выполните настройку с пульта дистанционного управления в соответствии со схемой установки 21
• При использовании беспроводного пульта дистанционного управления необходимо установить адрес беспроводного пульта дистанционного 21
• Примечание не смотря на то что параметр номер режима задан для группового управления если вы хотите выполнить настройку каждого бло 21
• Присвойте номер первого кода значение 1 21
• См руководство по монтажу внутреннего блока 21
• 02 раздельное задание для возможности раздельного выбора параметров подчиненного блока 22
• 1 установите значение номер второго кода равным 22
• 2 выполните настройку параметров ведущего блока 22
• 3 затем выключите основной источник питания по 22
• 4 отсоедините пульт дистанционного управления от 22
• 5 заново включите основной источник питания и как 22
• 5 настройка скорости вращения 22
• 6 выполните настройку параметров ведомого блока 22
• 6 задание количества соединенных между 22
• 7 затем выключите основной источник питания по 22
• 7 раздельное задание параметров 22
• 8 при наличии более одного ведомого блока повторно 22
• 9 отсоедините пульт дистанционного управления 22
• Table 5 22
• Table 6 22
• Table 7 22
• В системе с одновременной работой изменяйте параметр 22
• Вентилятора при выключенном термостате 22
• Выполните шаги 4 7 22
• Главного блока и подключите его к подчиненному блоку 22
• Дистанционного управления для ведомого блока не требуется новое выполнение проводки пульта дистанционного управления на стороне ведущего блока однако отключите провода присоединенные к клеммной колодке пульта дистанционного управления ведущего блока после настройки ведомого блока отключите провода блока дистанционного управления и переподключите пульт дистанционного управления от ведущего блока внутренний блок не будет работать правильно когда два или более пультов дистанционного управления подключены к блоку в режиме одновременной работы системы 22
• Заводские настройки в таблице показаны при помощи 22
• Задавайте скорость вращения в соответствии 22
• Задание параметров подчиненного блока упрощается при использовании дополнительного пульта дистанционного управления 22
• И в п 1 установите значение номер второго кода равным 02 раздельный выбор 22
• На месте см п с 11 1 по 11 4 22
• На месте см п с 11 1 по 11 5 22
• Номер второго кода как указано в таблице 6 22
• Окончании 2 22
• Окончании 6 22
• От подчиненного блока и заново подключите его к главному блоку на этом процедура задания параметров завершается при использовании дополнительного пульта 22
• Параметра i i примечание номер режима задается для всей группы 22
• Подчиненного блока выполните указанные ниже действия 22
• При использовании системы в режиме с одновременной 22
• При раздельном задании параметров главного и 22
• Работой задавайте ведущий и ведомый блоки по отдельности руководствуясь разделом раздельное задание параметров системы с одновременной работой 22
• Русский 22
• С условиями в месте эксплуатации после консультации с заказчиком 22
• Системы с одновременной работой 22
• Собой внутренних блоков эксплуатация которых осуществляется в режиме с одновременной работой 22
• Чтобы задать номер режима для каждого внутреннего блока по отдельности или подтвердить настройки укажите номер режима в скобках 22
• А предостережение 23
• Выполнение вводных действий 23
• Для выполнения пробного прогона 23
• Запустите пробный прогон 23
• Интерфейсе пользователя подсветка не должна гореть для выполнения любого другого действия она должна быть включена в первую очередь подсветка горит в течение 30 секунд когда вы нажимаете кнопку 23
• Номера клемм наружного и внутреннего блоков должны 23
• Подсветка для выполнения включения выключения на 23
• Примечани 23
• Примечание 23
• Проверьте работу в течение 3 минут 4 проверьте направление потока воздуха 23
• Русский 19 23
• Совпадать 23
• Эта задача применима только при использовании интерфейса пользователя врс1е52 или врс1е53 при использовании любого другого интерфейса пользователя см руководство по монтажу или руководство по эксплуатации интерфейса пользователя 23
• 1 коды ошибок при выполнении пробного 24
• Table 11 24
• А предостережение 24
• Если монтаж наружного агрегата не был выполнен правильно на интерфейсе пользователя могут отображаться следующие коды ошибок 24
• Оператору выполняющему тестовую операцию после завершения пробной эксплуатации прежде чем передавать кондиционер клиенту убедитесь что крышка блока управления закрыта кроме того объясните заказчику в каком состоянии находится питание устройства вкл выкл 24
• Остановите пробный прогон 24
• После завершения тестовой операции проверьте пункты упомянутые в приложении 2 2 пункты которые необходимо проверить во время доставки на стр 3 если внутренняя отделка не выполнена после проведения пробной эксплуатации для защиты кондиционера попросите клиента не включать устройство до тех пор пока внутренняя отделка не будет завершена во время отделки помещения внутренние блоки могут быть загрязнены пылью от облицовки и клеящих веществ и если кондиционер будет включен содержащиеся в воздухе вещества могут стать причиной утечки воды и ее разбрызгивания 24
• Прогона 24
• Русский 24
• Indoor 25
• Outdoor 25
• Диод 25
• Диодный мост 25
• Комнатный блок 25
• Русский 21 25
• Унифицированные условные обозначения на электрической схеме 25
• Copyright 2017 daikin 26
• Daikin europe n v 26
• Daikin industries czech republic s r o 26
• P469440 1g 26

Похожие устройства

• Daikin FHA125AVEB Технические данные
• Daikin FHA125AVEB Инструкция по монтажу
• Daikin FHA125AVEB Инструкция по эксплуатации
• Daikin FHA100AVEB Технические данные
• Daikin FHA100AVEB Инструкция по эксплуатации
• Daikin FHA140AVEB Технические данные
• Daikin FHA140AVEB Инструкция по монтажу
• Daikin FHA140AVEB Инструкция по эксплуатации
• Daikin FHA35AVEB9 Инструкция по монтажу
• Daikin FHA50AVEB9 Инструкция по монтажу
• Daikin FHA50AVEB9 Инструкция по эксплуатации
• Daikin FHA35AVEB9 Инструкция по эксплуатации
• Daikin FHA60AVEB9 Инструкция по монтажу
• Daikin FHA60AVEB9 Инструкция по эксплуатации
• Daikin FHA71AVEB9 Инструкция по монтажу
• Daikin FHA71AVEB9 Инструкция по эксплуатации
• Candy LBCBD100-16S Инструкция по эксплуатации
• Candy LBCBD100-16S Инструкция по эксплуатации EN
• Candy LBCBD120-16S Инструкция по эксплуатации
• Candy LBCBD120-16S Инструкция по эксплуатации EN

Металлический зажим 2 дополнительная Изоляционный материал принадлежность большой 8 Металлический зажим 2 дополнительная принадлежность Сливной шланг 1 даполипельная Сливной шланг 1 принадлежность дополнительная принадлежность Изоляционный Рис 23 1 100 или более материал Изоляционный большой 8 материал большой 8 дополнительная дополнительная принадлежность принадлежность Для правой евой задней задней правой стороны стороны направление вставки отвертки Затягиваемая деталь Металлический зажим 2 дополнительная принадлежность Сливной шланг 1 дополнительная Рис 24 принадлежность 1 А ПРЕДОСТЕРЕЖЕНИЕ Если вода скопится в дренажном трубопроводе он может закупориться Следует использовать сливной шланг 1 и металлический зажим 2 имеющиеся в комплекте Также вставьте сливной шланг 1 в основание дренажного гнезда и плотно закрепите его металлическим зажимом 2 См рис 25 и рис 26 Устанавливайте металлический зажим 2 таким образом чтобы место соединения зажима находилось под углом 45 как показано на рис 26 Запрещается закреплять сливной шланг на дренажном гнезде В противном случае техническое обслуживание и осмотр теплообменника и других компонентов будет невозможно А ПРЕДОСТЕРЕЖЕНИЕ Если используется старый дренажный шланг или зажим это может стать причиной протечки воды Загните конец металлического зажима 2 чтобы изоляционный материал не образовывал выпуклость См рис 26 При выполнении изоляции наматывайте имеющийся в комплекте изоляционный материал большой 8 от металлического зажима 2 и сливного шланга 1 в направлении указанном стрелкой См рис 25 и 26 Металлический зажим 2 дополнительная Изоляционный материал большой 8 дополнительная принадлежность принадлежность 1 Согните конец не нарушая уплотнительной Рис 26 прокладки большой 8 Убедитесь что установлены все дренажные трубопроводы для внутренних блоков Не допускайте отклонения сливного шланга 1 во внутреннем блоке См рис 27 Возможно возникновение нехарактерного шума например бурления В случае отклонения сливного шланга 1 возможно повреждение решетки воздухозаборника Не отгибать Рис 27 Установите подвески на расстоянии от 1 до 1 5 м так чтобы трубопровод не отклонялся См рис 23 А ПРЕДОСТЕРЕЖЕНИЕ Во избежание попадания пыли во внутренний блок заделайте образовавшийся зазор между трубопроводом и краем отверстия шпатлевкой или уплотнительным материалом приобретается на месте При одновременной прокладке трубопровода и проводки пульта дистанционного управления через одно отверстие уплотнителем заполняйте зазор между крышкой и трубопроводом после выполнения действия 8 РАБОТА С ЭЛЕКТРИЧЕСКОЙ ПРОВОДКОЙ завершена А ПРЕДОСТЕРЕЖЕНИЕ Сливнои шланг 1 дополнительная принадлежность Рис 25 Русский Чтобы избежать воздействия чрезмерного усилия на присоединенный дренажный шланг 1 не сгибайте и не перекручивайте его В противном случае это может привести к утечке воды При прокладке централизованного дренажного трубопровода следуйте рекомендациям приведенным на рис 28 Диаметр централизованного дренажного трубопровода должен соответствовать производительности внутреннего блока который к нему будет подключаться См технический справочник 11
