4 Installation
Installation manual
18
D2C18ND024A5AA + D2HND012/18A5AA
Wall-mounted condensing boiler
3P469346-9J – 2018.05
60/100 flue length can be increased up to 17.9metres (for D2T/
H*) / 14.1 metres (for D2C* )by adjusting the parameter C3 to 3.
Refer to servicing instructions for this operation.
Subtract equivalent length value of bends from the allowable flue
length value.

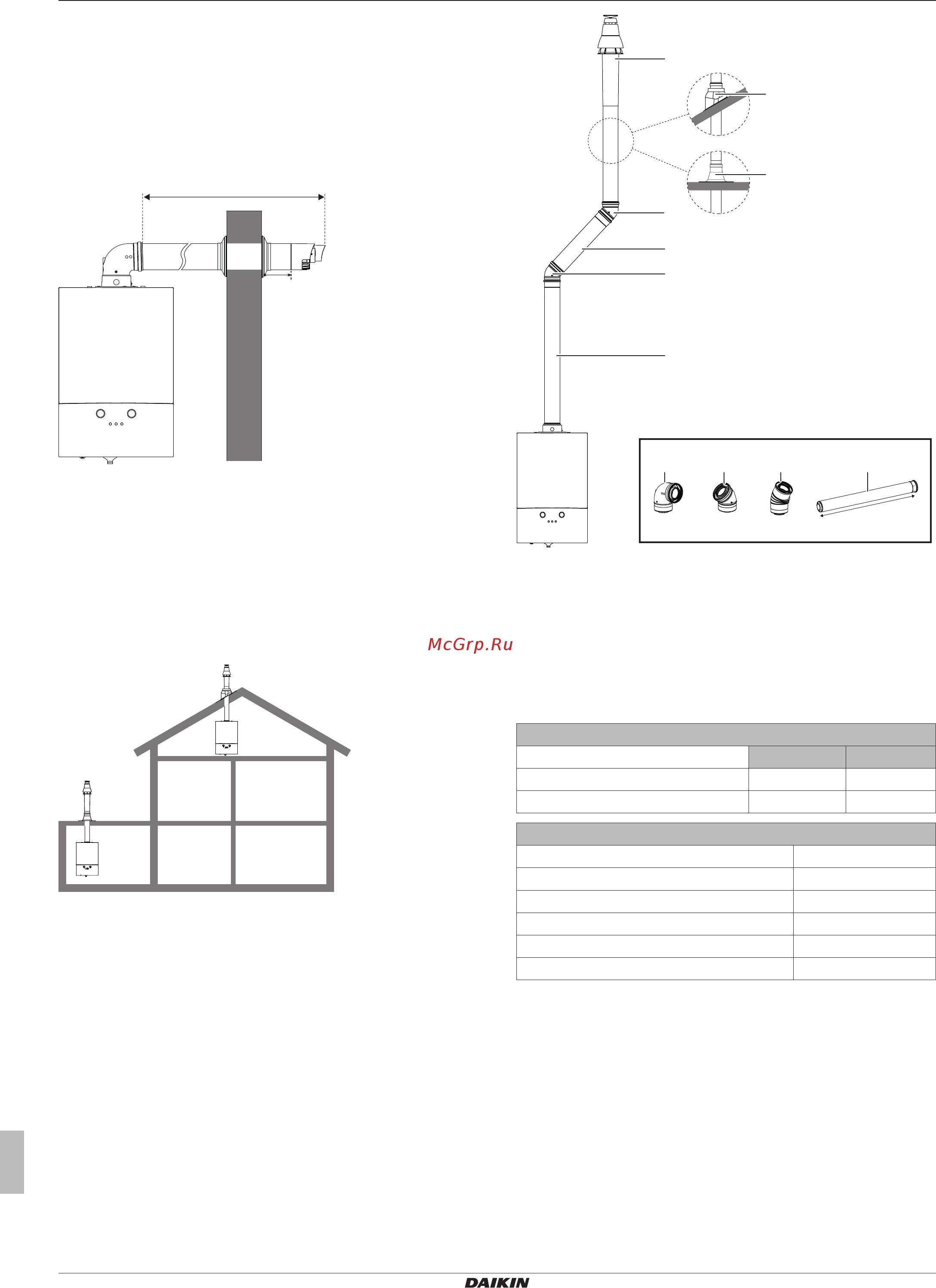

Flue length determination
Flue duct length (L) is measured from lip of the elbow to end of the
flue terminal.
L
a
L Flue duct length
a Distance of outer lip of terminal to outer wall, a≤50mm
Note: Flue ducts are inserted 45mm into elbows and extensions.
Type C33x (concentric flue system)
The boiler draws combustion air from the outside and expels flue
gas to the outside through a concentric coaxial pipe via the roof.
The terminal outlets from separate combustion and air supply
circuits shall fit inside a square of 50cm and the distance between
the planes of the two orifices shall be less than 50cm.
a
b
e
c
c
d
d
f g h
L
i
a Roof terminal 60/100
b Tile roof outlet kit
Optional:
c 45° elbow 60/100
d Extension 60/100mm
e Flat roof outlet kit
f 90° elbow 60/100
g 45° elbow 60/100
h 30° elbow 60/100
i Extension 60/100
L = 500-1000mm
Allowable flue length for C33x
D2T/H* D2C*
Concentric 60/100mm 12.5m 7.6m
Concentric 80/125mm 42.8m 25.6m
Equivalent length of options
90° elbow 60/100mm 1.5m
45° elbow 60/100mm 1.0m
30° elbow 60/100mm 1.0m
90° elbow 80/125mm 1.5m
45° elbow 80/125mm 1.0m
30° elbow 80/125mm 1.0m
60/100 Vertical flue length can be increased up to 19.2 metres
(for D2T/H* ) / 13.6 metres (for D2C*)by adjusting the parameter
C3 to 3 from the user interface. Refer to servicing instructions
for this operation.
Subtract equivalent length value of bends from the allowable flue
length value.
80/125mm flue system
To increase the maximum allowable flue duct length, 80/125 mm
concentric flue ducts can be used instead of 60/100 mm. In this
case, C13x and C33x flue systems should start with a 60/100 to
80/125 adapter coupled to the flue outlet.
