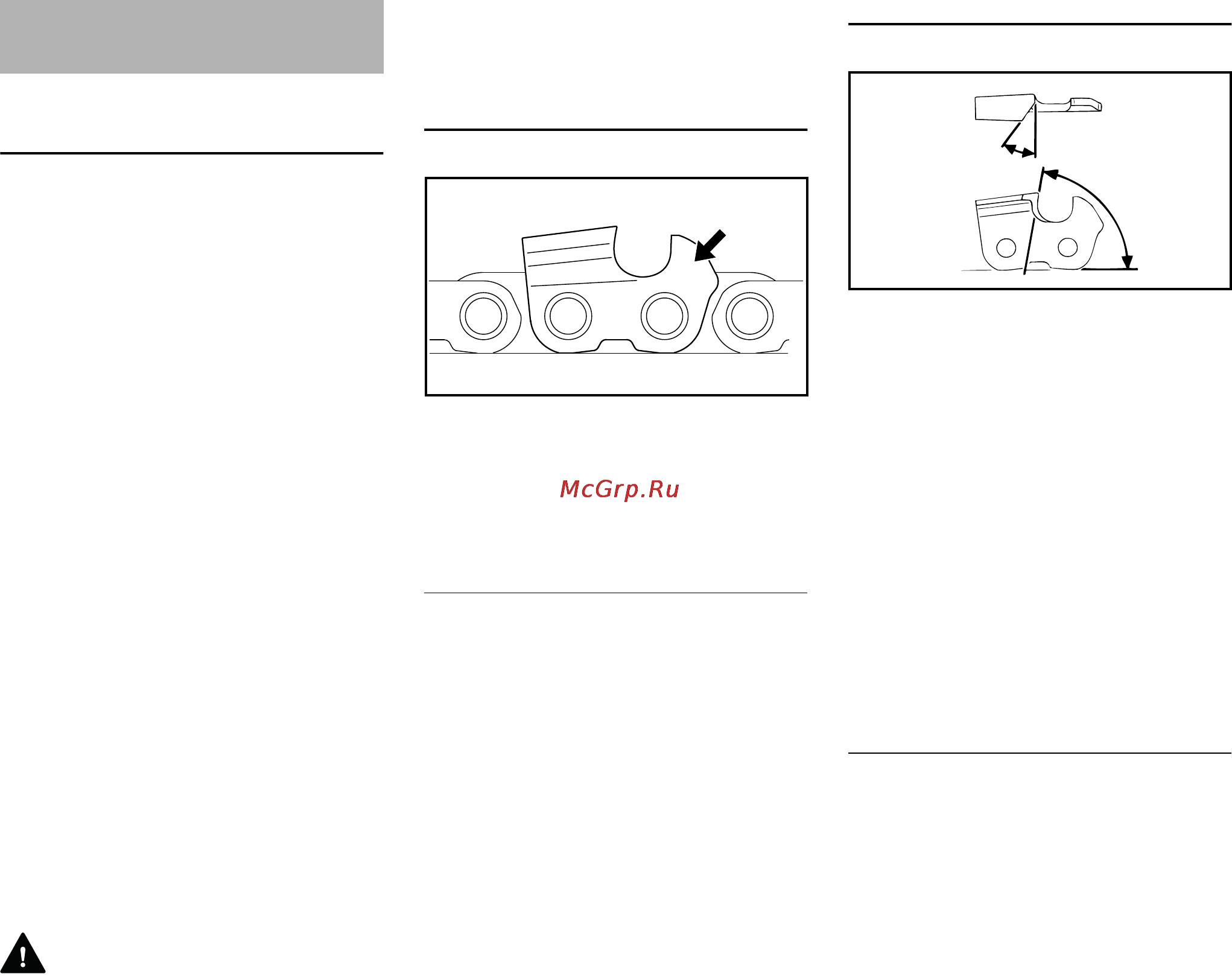

Stihl MS 230 C-BE [49/64] Техобслуживание и заточка пильной цепи
![Stihl MS 250 [49/64] Техобслуживание и заточка пильной цепи](/views2/1076181/page49/bg31.png)
MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C
pyccкий
47
Лёгкое пиление правильно
заточенной пильной цепью
Безупречно заточенная пильная цепь
врезается в древесину уже при
незначительном надавливании.
Не работайте тупой или
поврежденной пильной цепью – это
требует большого физического
напряжения, имеет следствием
высокую переменную нагрузку,
неудовлетворительный результат
резки и сильный износ.
N Очистить пильную цепь
N Пильную цепь проверить на
наличие трещин и повреждения
заклёпок
N Поврежденные либо изношенные
детали цепи заменить и новые
детали и подогнать к остальным
деталям по форме и степени
износа – соответствующая
дополнительная обработка
Элементы пильной цепи из твёрдого
сплава (Duro) особенно
износостойкие. Для оптимального
результата заточки компания STIHL
рекомендует обращаться к
специализированному дилеру STIHL.
ПРЕДУПРЕЖДЕНИЕ
Обязательно соблюдать
нижеприведенные углы и размеры.
Неправильная заточка цепи пилы –
особенно слишком низкие
ограничители глубины – может
привести к повышенной склонности к
обратной отдаче – опасность травмы!
Шаг цепи
Обозначение (a) шага цепи
выгравировано в области
ограничителя глубины реза каждого
режущего зуба.
Диаметр напильника выбирается в
соответствии с шагом цепи – см.
таблицу "Инструменты для заточки".
При дополнительной заточке пилы
должны обязательно выдерживаться
углы на режущем зубце.
Угол заточки и передний угол
A Угол заточки
Пильные цепи STIHL затачиваются с
углом заточки 30°. Исключениями
являются пильные цепи для
продольной распиловки с углом
заточки 10°. Пильные цепи для
продольной распиловки в
обозначении имеют X.
B Передний угол
При использовании предписанной
державки напильника и диаметра
напильника правильный передний
угол получается автоматически.
Техобслуживание и заточка
пильной цепи
Обозначение (a)Шаг цепи
Дюйм мм
7 1/4 P 6,35
1 либо 1/4 1/4 6,35
6, P либо PM 3/8 P 9,32
2 либо 325 0.325 8,25
3 либо 3/8 3/8 9,32
4 либо 404 0.404 10,26
689BA027 KN
a
Формы зубцов Угол (°)
AB
Micro =
полудолотообразный зуб,
например, 63 PM3,
26 RM3, 36 RM
30 75
Super = полностью
долотообразный зуб,
например, 63 PS3, 26 RS,
36 RS3
30 60
Пильная цепь для
продольной распиловки,
например, 63 PMX,
36 RMX
10 75
A
B
689BA021 KN
