MS 261, MS 261 C
pyccкий
43
N Снять крышку звездочки цепи,
пильную цепь и направляющую
шину
N Отпустить тормоз пильной цепи –
защитный щиток потянуть к
трубчатой рукоятке
Заменить звездочку цепи
– после износа двух пильных цепей
либо раньше
– Если следы приработки (стрелки)
превышают глубину 0,5 мм – в
противном случае снижается
срок службы пильной цепи – при
проверке пользуйтесь
контрольным калибром
(специальные принадлежности)
Звездочка цепи изнашивается
значительно меньше, если работать
попеременно с двумя пильными
цепями.
С целью обеспечения оптимального
функционирования тормоза пильной
цепи компания STIHL рекомендует
применение оригинальных звездочек
цепи STIHL.

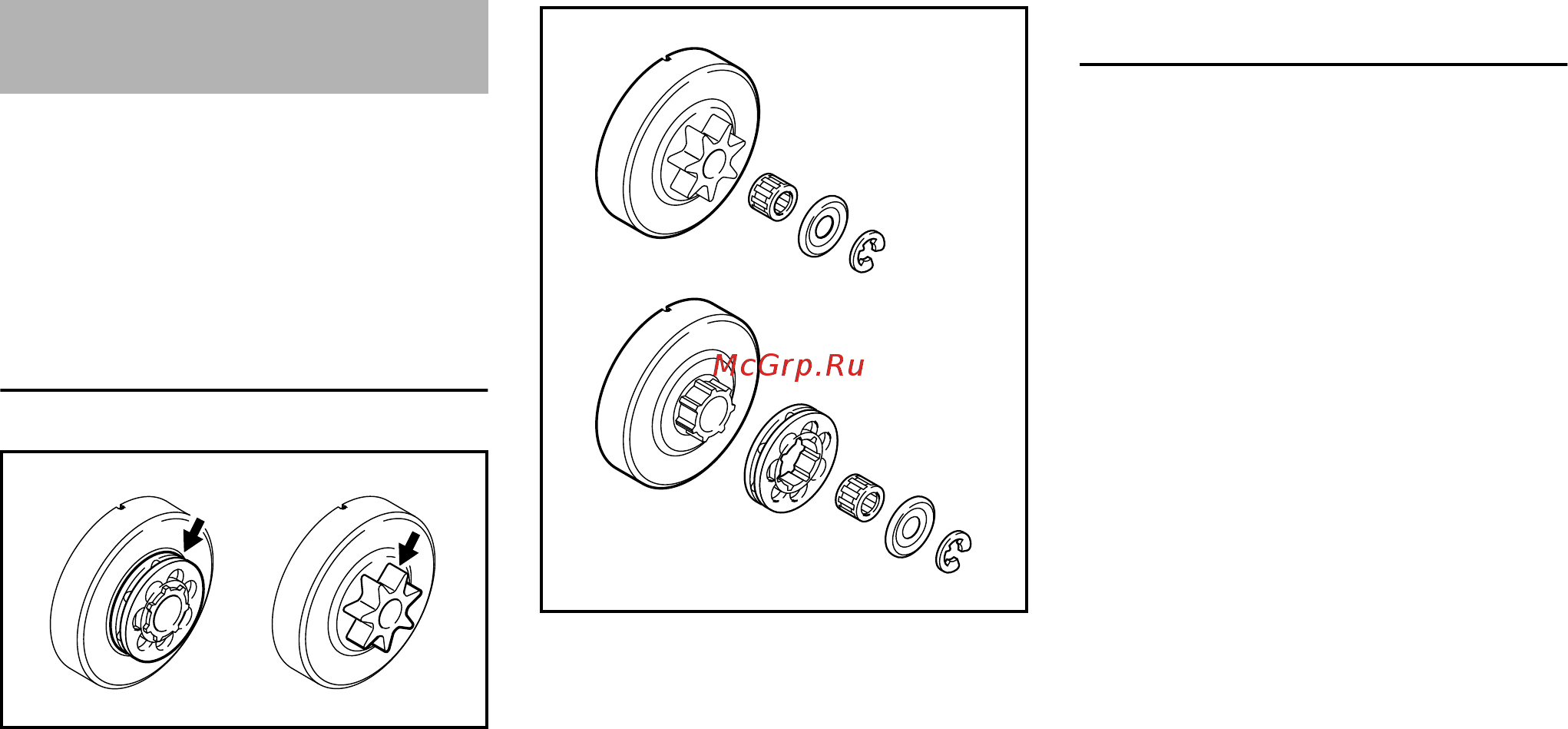

N Стопорную шайбу (1) отжать с
помощью отвертки
N Снять шайбу (2)
N Снять кольцевую звездочку
цепи (3)
N Обследовать профиль поводка
на барабане сцепления (4) – при
наличии следов сильного износа
замените также барабан
сцепления
N Снять с коленвала барабан
сцепления или профильную
звездочку цепи (5) вместе с
сепаратором игольчатого
роликоподшипника (6) – у
тормозной системы цепи
QuickStop Super нажмите перед
этим фиксатор рычага
управления подачей топлива.
Монтаж профильной / кольцевой
звездочки цепи
N Торец коленвала и сепаратор
игольчатого роликоподшипника
очистить и смазать смазкой
марки SТlHL (специальные
принадлежности)
N Сепаратор игольчатого
роликоподшипника одеть на
цапфу коленвала
N Барабан сцепления и
профильную звёздочку цепи
после одевания повернуть на
приблизительно 1 оборот, чтобы
зафиксировался поводковый
патрон для привода маслонасоса
– у системы торможения цепи
QuickStop Super вначале нажать
фиксатор рычага управления
подачей топлива.
N Насадить кольцевую звездочку
цепи – полости обращены наружу
N Снова одеть на коленвал шайбу и
предохранительную шайбу
Контроль и замена цепной
звездочки
001BA121 KN
001BA122 KN
1
2
4
5
6
1
2
3
6
