9. ПОДКЛЮЧЕНИЕ ГАЗА
При установке прибора над духовкой нельзя, чтобы газовая труба
проходила сзади за духовкой во избежание ее перегрева.
Подключение к газовой сети должно осуществлять с использованием
жесткой медной трубы или гибкой стальной трубы с неразрезной стенкой
и с соблюдением требований, установленных действующими нормам. Для
облегчения присоединения патрубок A сзади варочной панели установлен
с возможностью поворота; ослабьте шестигранную гайку B, поверните
штуцер A в нужное положение и снова затяните шестигранную гайку B (го
плотность обеспечивается латунным кольцом с двойным конусом). После
завершения операции проверьте герметичность, используя мыльный
раствор, но ни в коем случае, не пламя. Данная варочная панель
испытана для газа метана G20 (2H) под давлением 20 мбар. При работе на
других типах газа см. раздел “10. РЕГУЛИРОВКА ДЛЯ РАЗНЫХ ТИПОВ
ГА З А ”. Впускной газовый патрубок выполнен с наружной газотрубной
резьбой на дюйма (ISO 228-1).

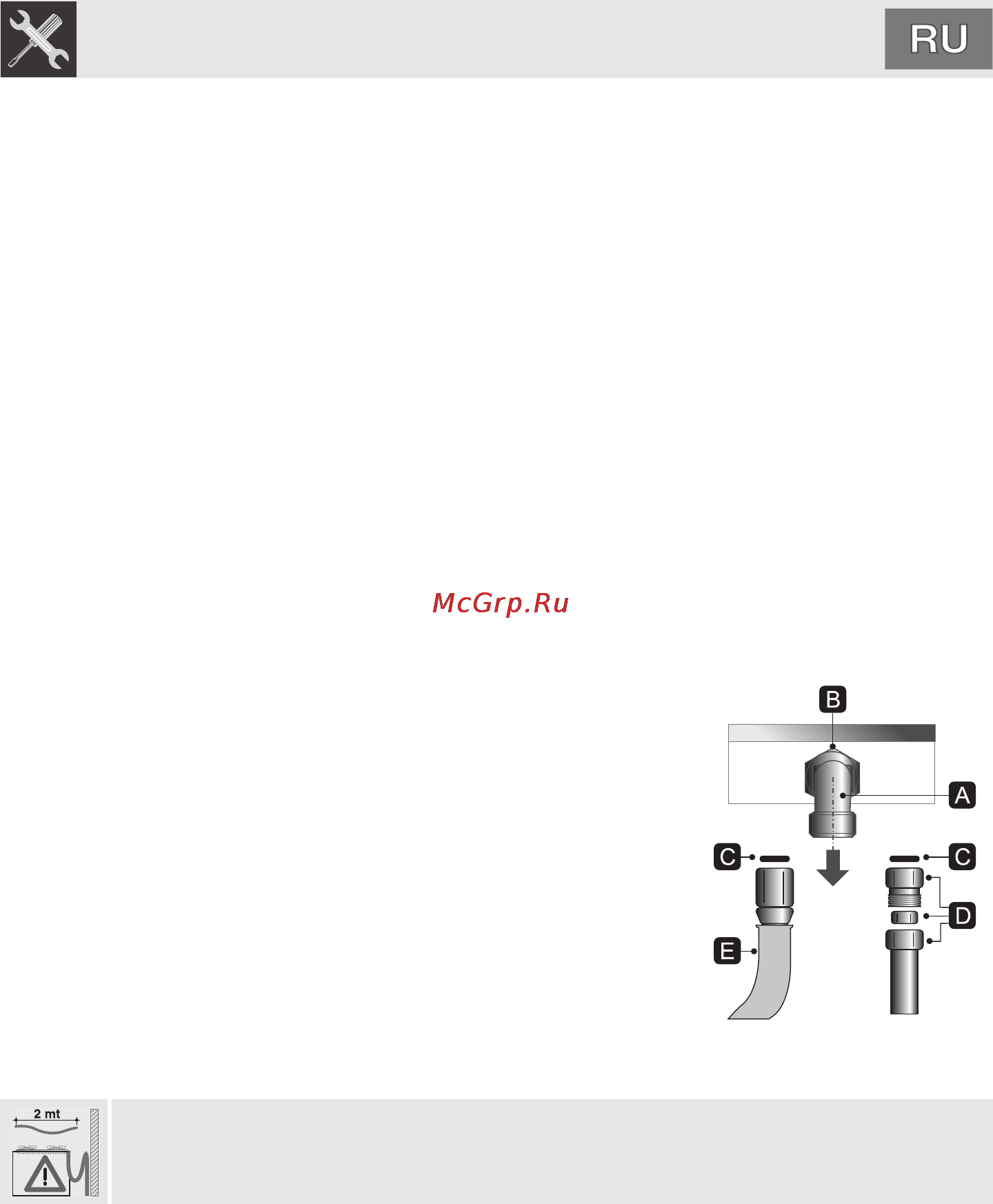

Подключение с использованием жесткой
медной трубы: Подключение к газовой сети
должно быть выполнено без создания в приборе
каких-либо напряжений. Подключение можно
осуществить с использованием переходной муфты
D с двойным конусом, обязательно подставляя
прокладку C из комплекта поставки.
Подключение с использованием гибкой
стальной трубы: используйте только трубы из
нержавеющей стали с неразрезной стенкой,
отвечающие всем действующим нормам, с
обязательным использованием прокладки C из
комплекта поставки, между патрубком A и
шлангом E.
Монтаж с использованием гибкого шланга должен производиться так,
чтобы его протяженность не превышала 2 метров; убедитесь, что трубы
нигде не соприкасаются с подвижными деталями и не сдавливается.
