Инструкция для установщика
200

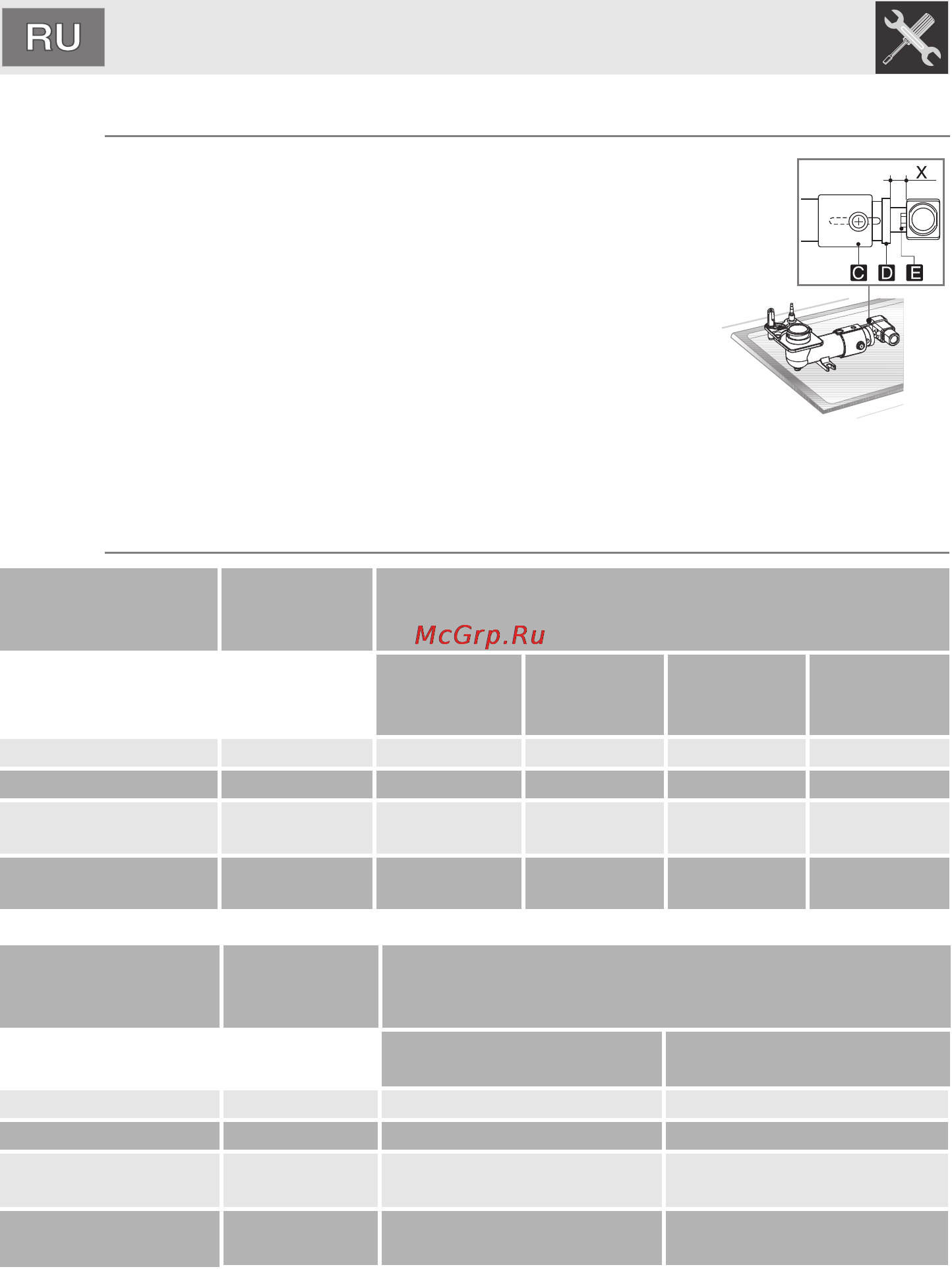

10.2 Замена форсунок варочной панели
Отвинтите винт С и задвиньте вниз регулятор
воздуха D.
При помощи ключа на 7 мм снимите форсунку Е и
замените ее на подходящую, следуя указаниям,
приведенным в таблицах типов используемого газа.
Момент затяжки форсунки не должен превышать 3
Нм.
Отрегулируйте воздух при помощи регулятора D,
чтобы расстояние соответствовало значению “X”,
приведенному в таблице в параграфе “10.4
Регулировка первичного воздуха”. Заблокируйте
регулятор D, закрутив винт C.
10.3 Таблица характеристик конфорок и форсунок
Горелка духовки
Расход тепла
номинальный
(кВт)
Сжиженный газ - G30/G31 28/37 мбар
Диаметр
форсунка
1/100 мм
Экономичный
расход
(Вт)
Расход
г/ч, G30
Расход
г/ч, G31
Вспомогательная 1.10 48 400 80 79
Полубыстрая 1.70 62 500 124 121
Быстродействующая
среднего размера
2.5 76 750 182 179
Быстродействующая
большая
3.4 87 1050 247 243
Горелка духовки
Расход тепла
номинальный
(кВт)
Газ метан - G20 20 мбар
Диаметр форсунки
1/100 мм
Экономичный расход
(Вт)
Вспомогательная 1.05 76 400
Полубыстрая 1.7 95 500
Быстродействующая
среднего размера
2.6 117 750
Быстродействующая
большая
3.5 135 1050
