Shuft BSEI-FM/in-09HN1/EU [3/16] Устройство кондиционера

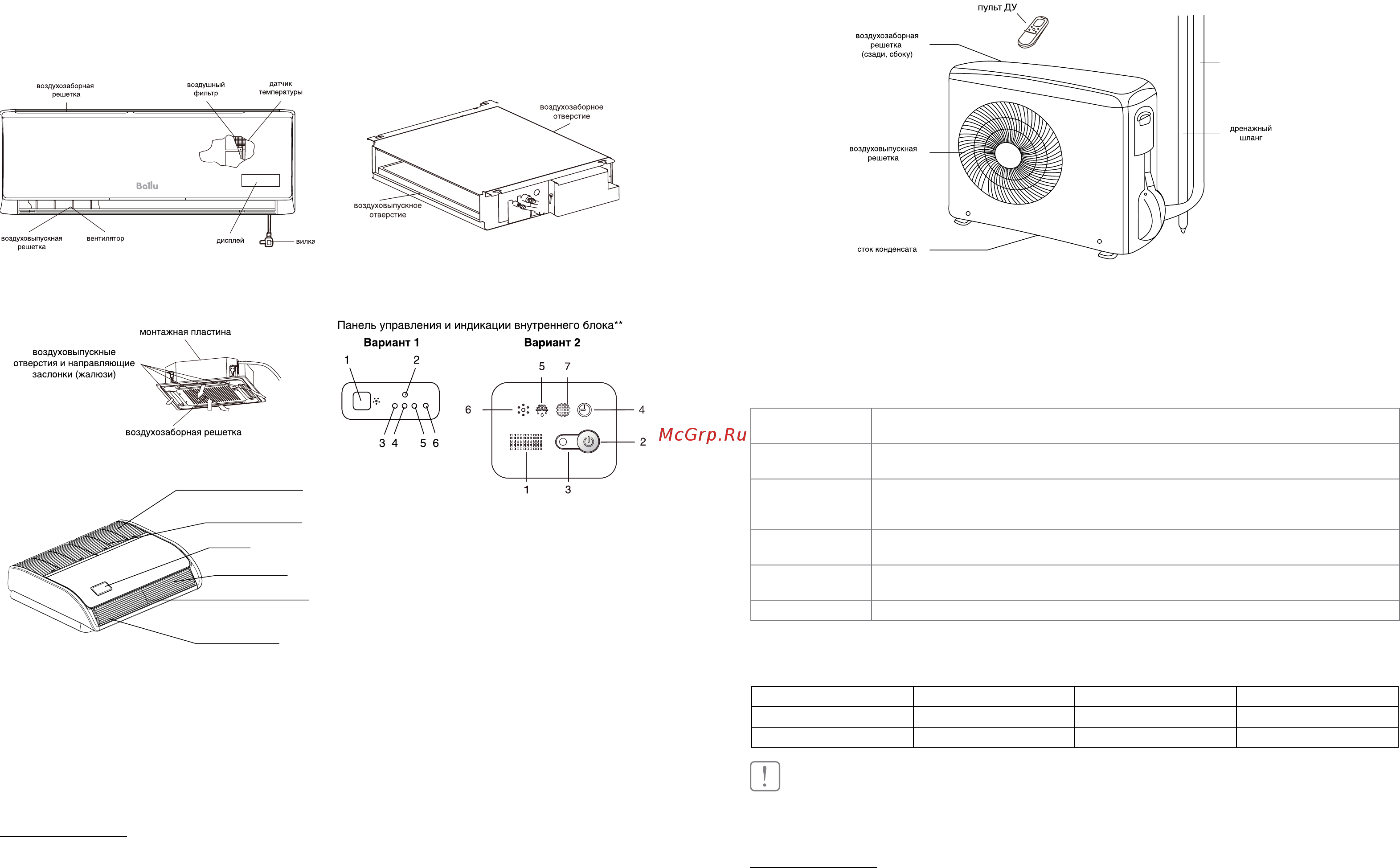

Устройство кондиционера*

Возможные варианты внутренних блоков

Внутренний блок настенного типа

Внутренний блок кассетного типа

Устройство кондиционера

межблочная трасса

для хладагента

и кабели

ПРИ МЕ ЧА НИЕ

Этот кон ди ци о нер (мульти сплит-система) со сто-

ит из вну т рен них и на руж но го бло ков. Уп рав ле ние

кон ди ци о не ром воз мож но с пуль та ДУ.

В комплект мульти сплит-системы (кондицио-

нера воздуха) входят: внутренние блоки кон-

диционера воздуха (количество зависит от

приобретенного комплекта) с пультом управ-

ления в упаковке, один внешний (наружный)

блок кондиционера воздуха в упаковке, одна

инструкция пользователя.

* Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции.

** Панель управления и индикации Вашего кондиционера может визуально отличаться от приведенного схематичного изображе-

ния. Функции при этом останутся прежними (возможные варианты функций приведены в вариантах 1 и 2).

* при использовании кондиционера в режиме охлаждения при температурах наружного воздуха ниже 0 °С и выводе трубы дре-

нажа на улицу необходимо использовать обогрев дренажной трубки (в комплект поставки не входит)

Внутренний блок канального типа

Устройство кондиционера

Наружный блок

1. Приемник ИКсигналов пульта ДУ

2. Кнопка автоматического режима работы (для того,

чтобы снять индикатор «CLEAN», необходимо на-

жать и удерживать эту кнопку в течение 5 сек.

3. Индикатор электропитания. Индикатор включает-

ся при работе кондиционера (не горит при вклю-

ченном режиме работы «SLEEP»). Цвет индикато-

ра — зеленый.

4. Индикатор таймера. Включается при активации ре-

жима «TIMER».

5. Индикатор режима оттаивания DEF (в моделях

с режимами охлаждения и обогрева) или венти-

ляции FAN (в моделях только с режимом охлаж-

дения). Включается при активации функции DEF,

цвет индикатора — красный.

6. «BUZZER» — звуковой сигнал подтверждения по-

лучения команды с ПДУ.

7. Индикатор необходимости чистки фильтров (цвет

индикатора — желтый).

Дисплей

Воздухозаборная решетка

Вертикальные жалюзи

Горизонтальные

жалюзи

Встроенный

воздушный фильтр

Выход воздуха

Воздухозаборная

решетка

Воздух из помещения забирается через эту секцию.

Воздуховыпускная

решетка

Кондиционированный воздух выходит из кондиционера через воздуховыпускную

решетку.

Пульт ДУ

С по мо щью бес про вод но го пуль та ДУ, мож но вклю чать и вы клю чать кон ди ци о нер, вы би-

рать ре жим ра бо ты, ре гу ли ро вать тем пе ра ту ру, ско рость вра ще ния вен ти ля то ра, ус та нав-

ли вать ра бо ту кон ди ци о не ра по тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.

Межблочная трас-

са для хладгента

Вну т рен ний и на руж ный бло ки кон ди ци о не ра со еди не ны меж ду со бой мед ны ми труб ка-

ми по ко то рым те чет хладагент.

Наружный блок

В на руж ном бло ке на хо дит ся ком прес сор, мо тор вен ти ля то ра, теп ло об мен ник и дру гие

элек три че с кие ча с ти.

Дренажный шланг Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.

Условия эксплуатации

кондиционера

ВНИМАНИЕ!

1. Ес ли ука зан ные ус ло вия экс плу а та ции не вы пол-

ня ют ся, то сра ба ты ва ют ус т рой ства за щи ты, что

ве дет к на ру ше нию нор маль ной ра бо ты аг ре га та.

2. Влаж ность воз ду ха в по ме ще нии не долж на пре-

вы шать 80%. Ес ли это ус ло вие не вы пол ня ет ся, то

на по верх но с ти кон ди ци о не ра мо жет об ра зо вать-

ся кон ден сат.

Режим работы

Ох лаж де ние Обогрев Осушение

Воз дух в по ме ще нии От +16 °С до +30 °С Не вы ше +30 °С От +16 °С до +30 °С

На руж ный воз дух От -15 °С до +49 °С* От 15 °С до +24 °С От +11 °С до +43 °С

Внутренний блок напольно-потолочного типа
