Daikin ACQ140DV1 [10/76] Hardware setting
![Daikin ACQ140DV1 [10/76] Hardware setting](/views2/1327389/page10/bga.png)
6
2.0 HARDWARE SETTING
The unit has 2 jumpers option to control the board function.
Table 2.0: Summary of Hardware Settings
OPTION With Jumper Without Jumper
Set Temp. Range Set temp. range from 20°C – 30°C
Set temp. range from 16°C – 30°C
(Default)
TURBO_QUIET
Disable turbo and quiet fan speed
(Default)
Enable turbo and quiet fan speed
* Only applicable to model with built in Turbo or Quiet features.
3.0 INSTALLATION
3.1 Accessories
The following accessories are included together with this manual. If any part is missing, contact your
dealer immediately.
Remote controller
Wooden screw (2 pieces) & machine screw (2 pieces)
Instruction manual
Battery

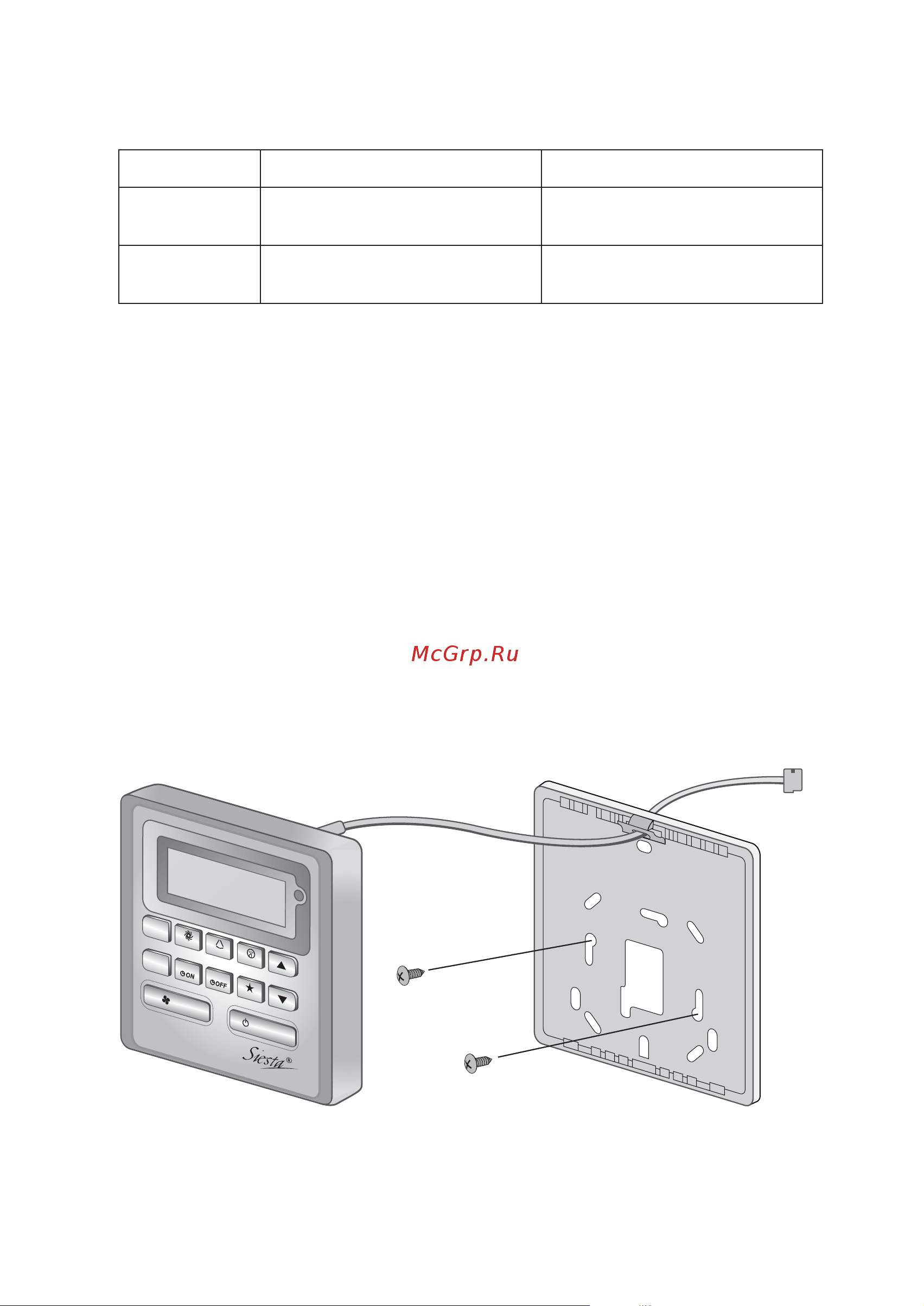

3.2 Step-by-step guide
Open the clip on the top of the controller first follow by the bottom clip. Remove the top case of
the controller from the bottom case.
Fix the bottom case to the wall with the 2 screw provided. Then insert the connection wire through
the slot on the upper center case as shown.
Insert back the bottom clip first then snap the upper part shut.
M
O
D
E
T
U
R
B
O
S
W
IN
GQ
U
IE
T
D
E
L
A
Y
T
IM
E
R
T
IM
E
R
T
IM
E
R
S
L
E
E
P
F
AN ON
/ OF
F
LCD Remote
(Top case)
Connection
wires
2 x Wooden
screw
LCD Remote
(Bottom case)
1.
2.
3.
4.
I.
II.
III.
1-OM-SLM9-0312(0)SIESTA-EN.indd 61-OM-SLM9-0312(0)SIESTA-EN.indd 6 5/10/12 3:17:00 PM5/10/12 3:17:00 PM
