12 Технические данные
Руководство по монтажу
24
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B +
RXA42+50B2V1B + RXF50+60B2V1B + RXF71A2V1B +
RXJ50N2V1B + ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
3P512025-9S – 2020.05
Значок Значение
S*W, SW* Рабочий выключатель
SA*, F1S Импульсный разрядник
SR*, WLU Приемник сигнала
SS* Селекторный выключатель
SHEET METAL Крепежная пластина клеммной
колодки
T*R Трансформатор
TC, TRC Передатчик сигналов
V*, R*V Варистор
V*R Диодный мост, блок питания на
биполярных транзисторах с
изолированным затвором
(IGBT)
Значок Значение
WRC Беспроводной пульт
дистанционного управления
X* Клемма
X*M Клеммная колодка (блок)
Y*E Змеевик электронного
терморегулирующего вентиля
Y*R, Y*S Змеевик обратного
электромагнитного клапана
Z*C Ферритовый сердечник
ZF, Z*F Фильтр подавления помех

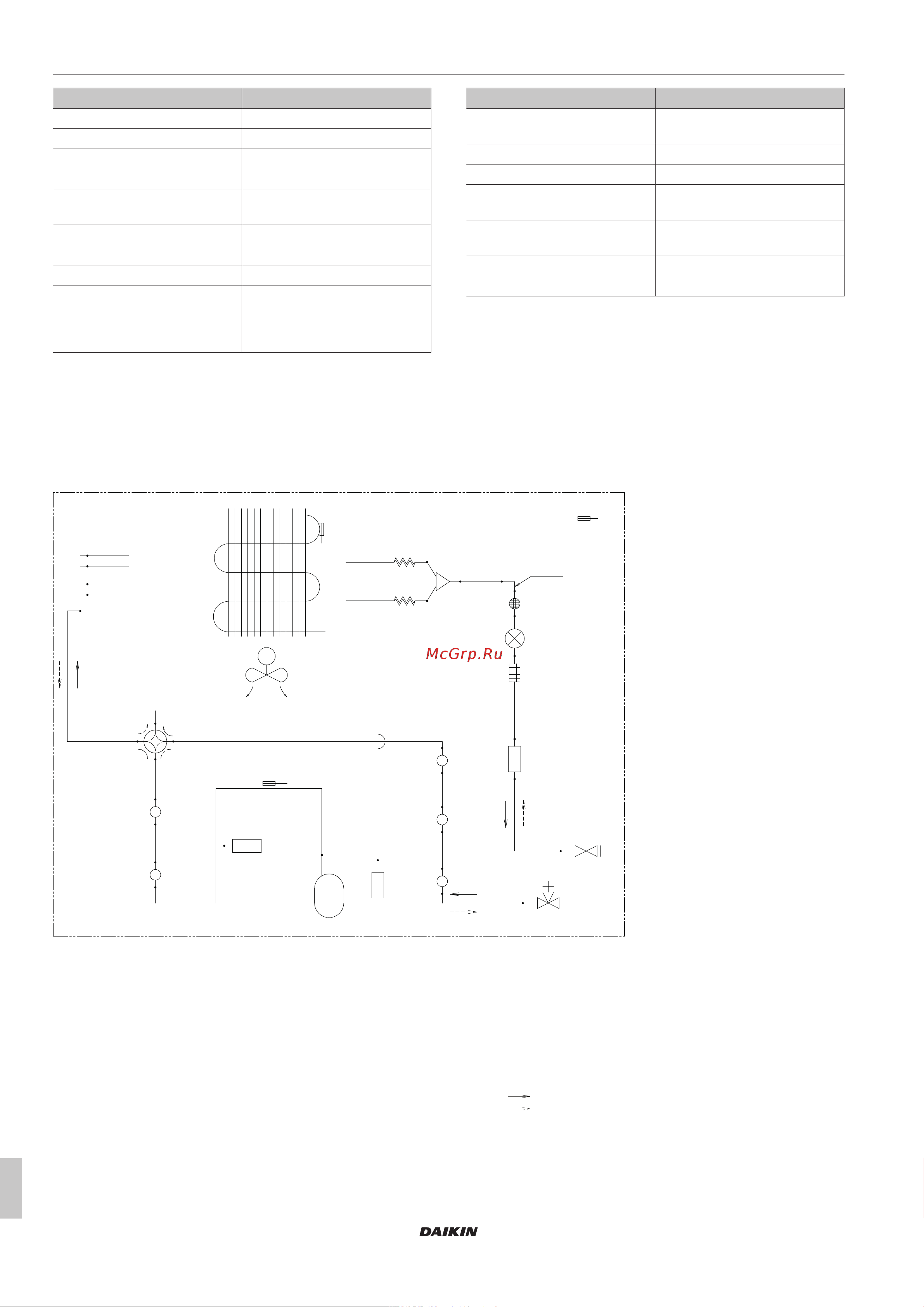

12.2 Схема трубопроводов
12.2.1 Схема трубопроводов: Наружный блок
Категории оборудования согласно директиве PED:
▪ реле высокого давления: категория IV;
▪ компрессор: категория II;
▪ прочее оборудование: ст. 4§3.
HPS
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
9.5 CuT
6.4 CuT
9.5 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT
4.0 CuT
4.0 CuT
9.5 CuT
12.7 CuT12.7 CuT
RXP50M, RXF50B, ARXF50A
b
ac
d
f
h
g
j1
j3
j2
k
m
m
m
m
m
n
o
e
l
i
i
M
a Трубопровод жидкого хладагента по месту установки
оборудования
j3 Термистор трубопровода нагнетания
b Трубопровод газообразного хладагента по месту
установки оборудования
k Теплообменник
c Запорный вентиль в контуре жидкого хладагента l 4-ходовой клапан (ВКЛ: обогрев)
d Запорный вентиль трубопровода газообразного
хладагента
m Глушитель
e Приемник жидкости n Компрессор
f Фильтр o Аккумулятор
g Электронный расширительный клапан HPS Реле высокого давления (с автоматическим сбросом)
h Глушитель с фильтром M Лопастной вентилятор
i Капиллярная трубка Поток хладагента в режиме охлаждения
j1 Термистор наружной температуры Поток хладагента в режиме обогрева
j2 Термистор теплообменника
