12 Технические данные
Руководство по монтажу
27
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B +
RXA42+50B2V1B + RXF50+60B2V1B + RXF71A2V1B +
RXJ50N2V1B + ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
3P512025-9S – 2020.05
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT 6.4 CuT
12.7 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
4.0 CuT
4.0 CuT
4.0 CuT
7.0 CuT
7.0 CuT
9.5 CuT
9.5 CuT
9.5 CuT
9.5 CuT
b
a
c
d
f
h
g
j1
j3
j2
k
m
m
m
n
M
o
e
l
i
i
i
RXM50R, RXM60R, ARXM50R, ARXM60R
12.7 CuT
12.7 CuT
9.5 CuT
9.5 CuT
9.5 CuT
9.5 CuT
9.5 CuT
6.4 CuT
6.4 CuT
6.4 CuT 6.4 CuT
6.4 CuT
6.4 CuT
12.7 CuT
12.7 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
j3
b
a
c
d
f
h
g
j1
i
i
i
4.0 CuT
4.0 CuT
4.0 CuT
j2
m
m
m
n
M
o
e
l
k
RXM42R

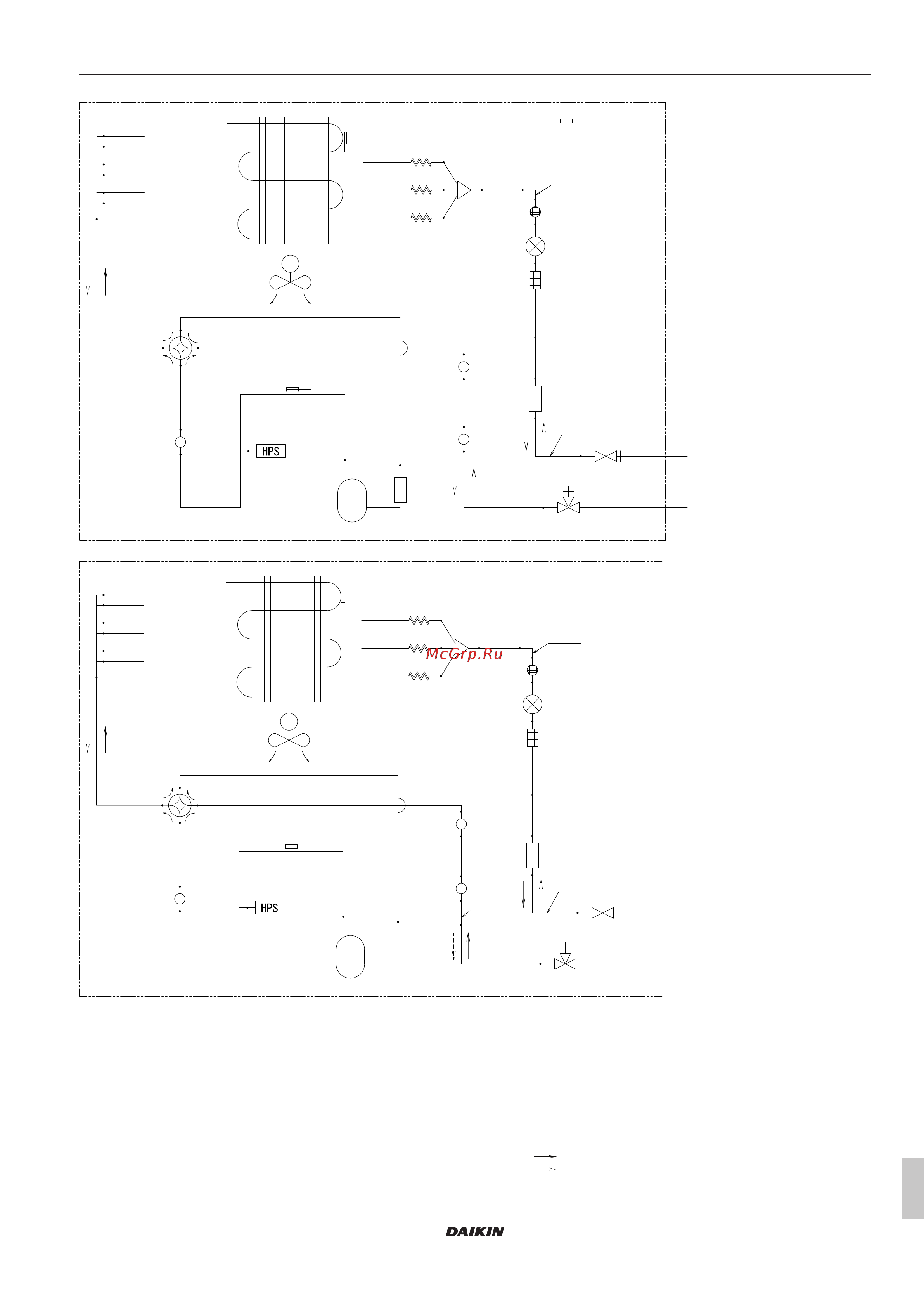

a Трубопровод жидкого хладагента по месту установки
оборудования
j3 Термистор трубопровода нагнетания
b Трубопровод газообразного хладагента по месту
установки оборудования
k Теплообменник
c Запорный вентиль в контуре жидкого хладагента l 4-ходовой клапан (ВКЛ: обогрев)
d Запорный вентиль трубопровода газообразного
хладагента
m Глушитель
e Приемник жидкости n Компрессор
f Фильтр o Аккумулятор
g Электронный расширительный клапан HPS Реле высокого давления (с автоматическим сбросом)
h Глушитель с фильтром M Лопастной вентилятор
i Капиллярная трубка Поток хладагента в режиме охлаждения
j1 Термистор наружной температуры Поток хладагента в режиме обогрева
j2 Термистор теплообменника
