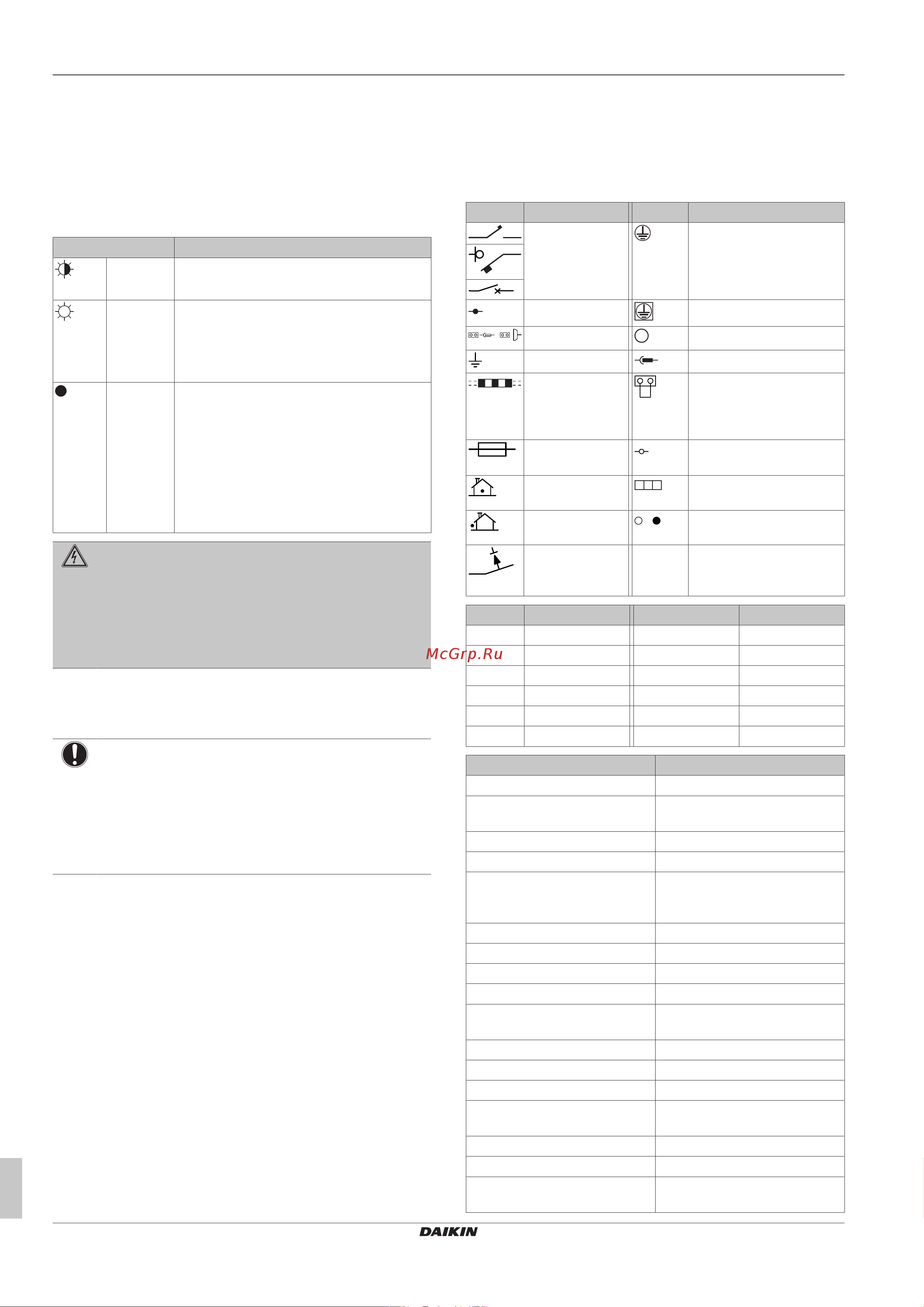

11 Возможные неисправности и способы их устранения
Руководство по монтажу
16
RXJ-M(9)_RXA-A(9)_RXM-R(9)_ARXM-R(9)
Кондиционеры типа «сплит-система» с хладагентом R32
3P650253-1 – 2021.02
11 Возможные неисправности
и способы их устранения
11.1 Диагностика неисправностей с
помощью светодиода на плате
наружного блока
Светодиод… Диагностика
Мигает Норма.
▪ Проверьте внутренний блок.
ВКЛ ▪ Выключите и снова включите питание,
спустя примерно 3 минуты еще раз
проверьте состояние светодиода.
Если светодиод опять светится, плата
наружного блока неисправна.
ВЫКЛ 1 Напряжение питания (для экономии
электроэнергии).
2 Неисправность по электропитанию.
3 Выключите и снова включите питание,
спустя примерно 3 минуты еще раз
проверьте состояние светодиода.
Если светодиод опять не светится,
значит, плата наружного блока
неисправна.
ОПАСНО! ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ
▪ Когда блок не работает, светодиоды на плате
выключаются в целях экономии электроэнергии.
▪ Даже когда светодиоды не светятся, клеммная
колодка и плата могут оставаться под
напряжением.
12 Утилизация
ОБРАТИТЕ ВНИМАНИЕ
НЕ пытайтесь демонтировать систему самостоятельно:
демонтаж системы, удаление холодильного агента,
масла и других компонентов ДОЛЖНЫ проводиться в
соответствии с действующим законодательством.
Блоки НЕОБХОДИМО сдавать на специальную
перерабатывающую станцию для утилизации,
переработки и вторичного использования.
13 Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
размещаются на интернет-портале Daikin Business Portal
(требуется авторизация).
13.1 Схема электропроводки
Схема электропроводки находится внутри наружного блока
(нанесена на нижнюю сторону верхней крышки).
13.1.1 Унифицированные обозначения на
электрических схемах
Применяемые детали и нумерацию см. в электрических схемах
блоков. Детали нумеруются арабскими цифрами в порядке по
возрастанию, каждая деталь представлена в приведенном ниже
обзоре символом «*» в номере детали.
Значок Значение Значок Значение
Размыкатель
цепи
Защитное заземление
Соединение Заземление (винт)
,
Разъем
A
Выпрямитель
Заземление Релейный разъем
Электропроводк
а по месту
установки
оборудования
Короткозамыкающийся
разъем
Плавкий
предохранитель
Клемма
INDOOR
Внутренний блок Клеммная колодка
OUTDOOR
Наружный блок Зажим проводов
Устройство под
остаточным
током
Значок Цвет Значок Цвет
BLK Черный ORG Оранжевый
BLU Синий PNK Розовый
BRN Коричневый PRP, PPL Фиолетовый
GRN Зеленый RED Красный
GRY Серый WHT Белый
YLW Желтый
Значок Значение
A*P Печатная плата
BS* Кнопка ВКЛ/ВЫКЛ, рабочий
выключатель
BZ, H*O Зуммер
C* Конденсатор
AC*, CN*, E*, HA*, HE*, HL*,
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*, NE
Соединение, разъем
D*, V*D Диод
DB* Диодный мост
DS* DIP-переключатель
E*H Нагреватель
FU*, F*U, (характеристики см.
на плате внутри блока)
Плавкий предохранитель
FG* Разъем (заземление рамы)
H* Жгут электропроводки
H*P, LED*, V*L Контрольная лампа, светодиод
HAP Светодиод (индикатор –
зеленый)
HIGH VOLTAGE Высокое напряжение
IES Датчик «Умный глаз»
IPM* Интеллектуальный блок
питания
