Daikin ARXM35R5V1B9 [9/20] Монтаж наружного агрегата

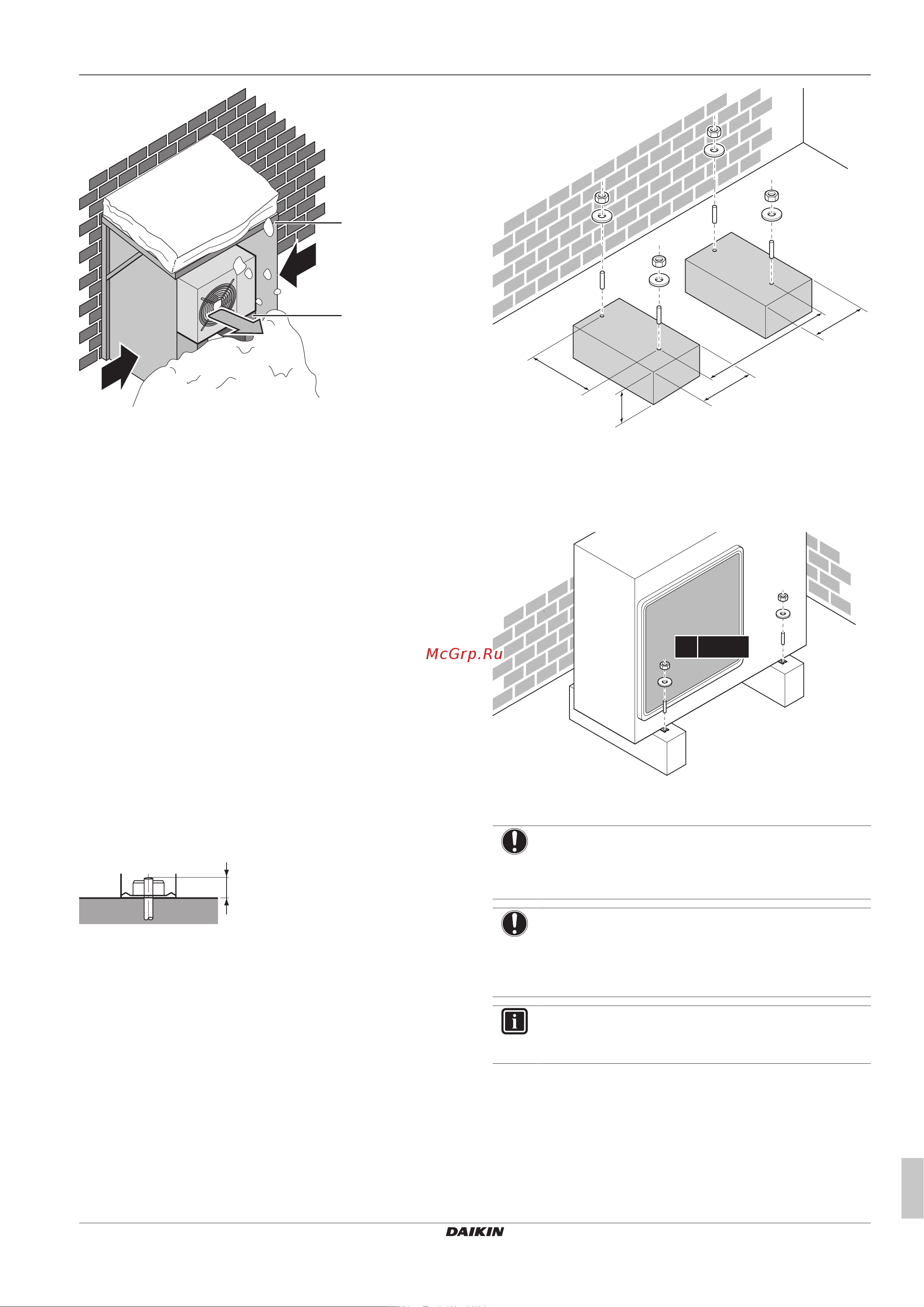

![Daikin ARXM35R5V1B9 [9/20] Монтаж наружного агрегата](/views2/1762598/page9/bg9.png)
4 Монтаж агрегата
Руководство по монтажу
9
RXJ-M(9)_RXA-A(9)_RXM-R(9)_ARXM-R(9)
Кондиционеры типа «сплит-система» с хладагентом R32
3P650253-1 – 2021.02
a
b
c
c
d
a Снегозащитное покрытие или навес
b Опорная конструкция
c Преобладающее направление ветра
d Воздуховыпускное отверстие
Рекомендуется оставлять под блоком не менее 150 мм
свободного пространства (300 мм в местности, подверженной
сильным снегопадам). Кроме того, необходимо проследить за
тем, чтобы блок находился, как минимум, в 100 мм над
расчетной поверхностью снежного покрова. Если нужно,
установите блок на подставку. Подробнее см. параграф
«4.2Монтаж наружного агрегата» [49].
В регионах, где обычно выпадает много снега, очень важно
установить блок в таком месте, где снег не будет
воздействовать на блок. Если есть вероятность наметания
снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал
на змеевик теплообменника. При необходимости соорудите
навес от снега на опоре.
4.2 Монтаж наружного агрегата
4.2.1 Подготовка монтажной конструкции
Если есть вероятность передачи вибрации на здание,
используйте вибростойкую резину (приобретается по месту
установки).
Подготовьте 4 комплекта анкерных болтов M8 или M10 с
гайками и шайбами (приобретается по месту установки).
20 mm
311
574
211
(mm)
211
a
a 100мм над расчетной поверхностью снежного
покрова
4.2.2 Установка наружного блока
4× M8/M10
4.2.3 Обустройство дренажа
ОБРАТИТЕ ВНИМАНИЕ
Если блок эксплуатируется в условиях холодного
климата, необходимо принять меры ВО ИЗБЕЖАНИЕ
замерзания откачиваемого конденсата.
ОБРАТИТЕ ВНИМАНИЕ
Если сливные отверстия наружного блока перекрыты
монтажным основанием или поверхностью пола,
установите под опоры наружного блока
дополнительные подставки высотой не более 30мм.
ИНФОРМАЦИЯ
По поводу информации о доступных опциях обратитесь
к своему дилеру.
1 Используйте сливную пробку.
2 Используйте шланг Ø16 мм (приобретается по месту
установки).
