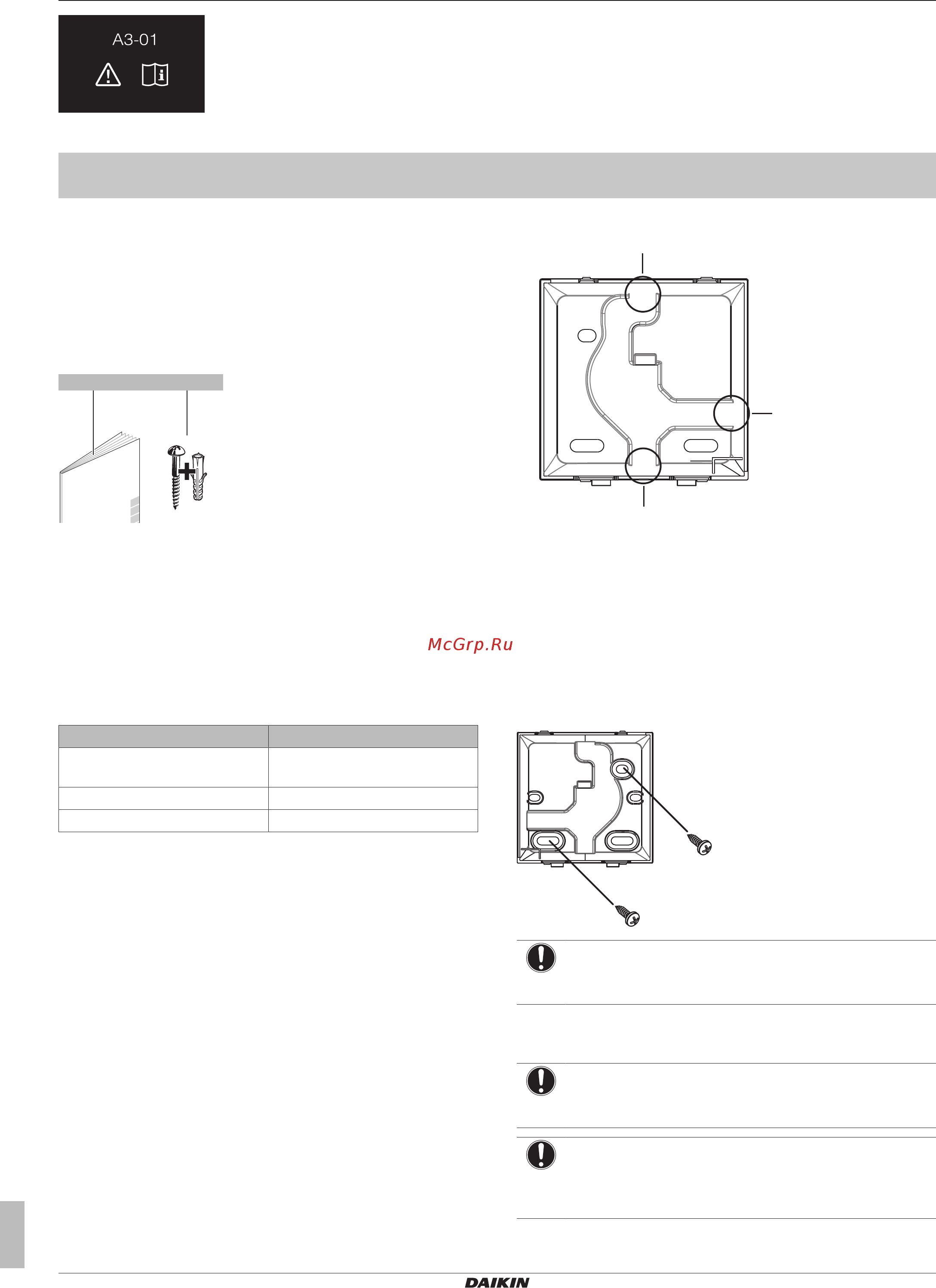

9 Информация о блоке
Руководство по монтажу и эксплуатации
8
BRC1H519W+K+S
Проводной пульт дистанционного управления
4P511630-1B – 2018.03
2 Обратитесь к своему продавцу оборудования.
Для монтажника
9 Информация о блоке
9.1 Распаковка пульта
1 Вскройте коробку.
2 Отложите принадлежности.
a b
1× 2×
a Руководство по монтажу и эксплуатации
b Шурупы и дюбеля (Ø4,0×30)
10 Подготовка
10.1 Требования к электропроводке
Электропроводка должна отвечать нижеперечисленным
условиям:
Характеристики кабелей Значение
Тип Виниловый шнур в оболочке
или кабель (с 2 проводами)
Сечение 0,75~1,25 мм
2
Максимальная длина 500м
11 Монтаж
11.1 Монтаж пульта
Прежде чем приступать к монтажу пульта, необходимо наметить
прокладку проводки и в соответствующем месте проделать
сзади корпуса отверстие.
Электропроводку можно подвести к пульту наверху, сзади,
слева или внизу. Проделайте отверстие сзади корпуса, как
показано на иллюстрации:
a
b
c
a Подвод электропроводки сверху
b Подвод электропроводки слева
c Подвод электропроводки снизу
Если электропроводка подводится сзади, проделывать
отверстие не нужно.
11.1.1 Порядок установки пульта
1 Выньте винты и дюбеля из пакета с принадлежностями.
2 Установите корпус пульта задней стороной на ровную
поверхность.
ПРИМЕЧАНИЕ
Следите за тем, чтобы не повредить корпус пульта
перетяжкой крепежных винтов.
11.2 Подключение электропроводки
ПРИМЕЧАНИЕ
Проводка для подключения в комплект поставки НЕ
входит.
ПРИМЕЧАНИЕ
Не прокладывайте проводку электропитания рядом с
управляющими кабелями во избежание (внешних)
электромагнитных помех.
