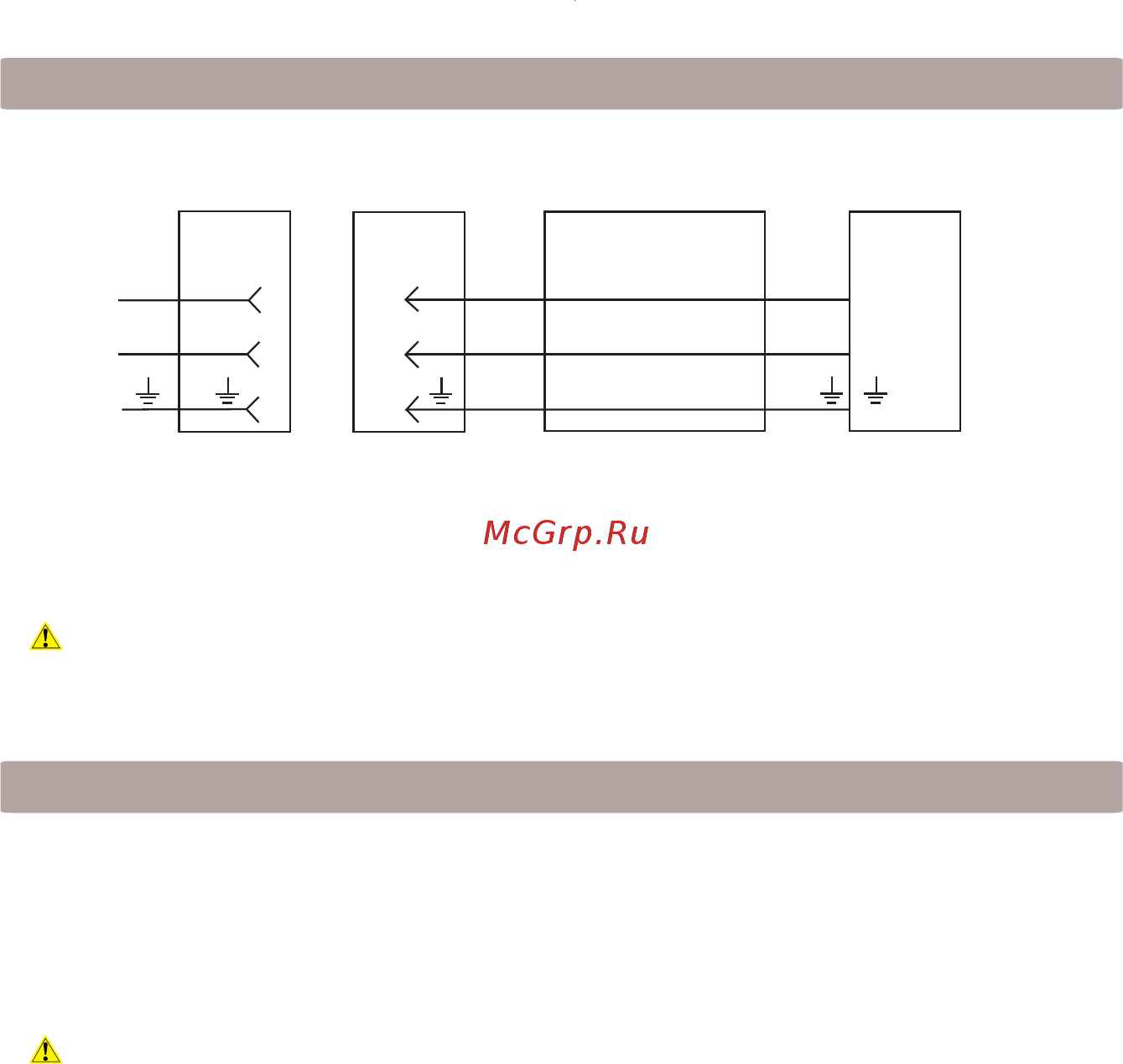

Рисунок 5 - Схема подключения ЭВН к однофазной

электрической сети переменного тока частотой 50Гц

напряжением 220В

ЭВН

Шнур питания

Коричневый

Синий

Желто-зеленый

Розетка Вилка

ВНИМАНИЕ!

После установки и подключения ЭВН специалист должен заполнить

талон на установку (см. приложение Б, вкладыш РЭ).

• Заполните ЭВН водой. Для этого перекройте запорный вентиль горячей воды

из магистрали (1), закройте сливной кран (4), откройте запорный вентиль

холодной воды из магистрали (2), вентиль подвода холодной воды к ЭВН (6),

вентиль горячей воды (3) и кран горячей воды на смесителе. ЭВН заполнен,

когда из крана горячей воды на смесителе начнет вытекать, с полным напором,

вода. Закройте кран горячей воды на смесителе (см. рисунок 6).

ВНИМАНИЕ!

Перед включением электропитания убедитесь, что ЭВН полностью

заполнен водой.

Регулировка температуры нагрева воды

• Предприятие-изготовитель поставляет в торговую сеть ЭВН моделей W50V,

W80V, W100V, W120V, W50V00, W80V00, W100V00, W120V00 с установкой

терморегулятора на максимальную рабочую температуру 70 ºС. В моделях

W50V1, W80V1, W100V1, W120V1, W50V10, W80V10, W100V10, W120V10

установка терморегулятора в нулевом положении.

• По желанию потребитель может изменить температуру нагрева воды, для

этого необходимо:

- в ЭВН моделей W50V, W80V, W100V, W120V, W50V00, W80V00, W100V00,

W120V00 отключить ЭВН от электросети, снять защитную пластмассовую

крышку и повернуть ручку регулировки (поворотом ручки против часовой

стрелки температуру увеличивают, поворотом ручки по часовой стрелке -

уменьшают, см. рисунок 1);

- поставить крышку на место и закрепить ее;

- включить водонагреватель в сеть.

ПОРЯДОК РАБОТЫ
