FS 70 C, FS 70 RC
pyccкий
14
Допустимые комбинации
Из таблицы выбрать правильную
комбинацию, в зависимости от
режущего инструмента!
ПРЕДУПРЕЖДЕНИЕ
Из соображений безопасности
разрешается комбинировать
исключительно только те
конструктивные исполнения режущих
инструментов, защиты, рукояток и
подвесных ремней, которые
занесены в одну графу таблицы.
Другие комбинации не допускаются –
опасность несчастного случая!
Режущие инструменты
Косильные головки
1 STIHL SuperCut 20-2
2 STIHL AutoCut C 25-2
3 STIHL AutoCut 25-2
4 STIHL TrimCut 31-2
5 STIHL FixCut 25-2
6 STIHL PolyCut 20-3
Металлические режущие
инструменты
7 Режущий диск для травы 230-2
8 Режущий диск для травы 230-4
9 Режущий диск для травы 230-8
ПРЕДУПРЕЖДЕНИЕ
Режущие диски для травы,
выполненные не из металла, а из
других материалов, не допускаются.
Защита
10 Защитное приспособление с
ножом для косильных головок
11 Защита для металлического
режущего инструмента
Рукоятки
12 Круговая рукоятка
13 Круговая рукоятка с
14 Хомутик (ограничитель шага)
15 Двуручная рукоятка
Подвесные ремни
16 Возможно использование
одноплечевого подвесного ремня
17 Должен применяться
одноплечевой подвесной ремень
18 Может применяться двуплечевой
подвесной ремень

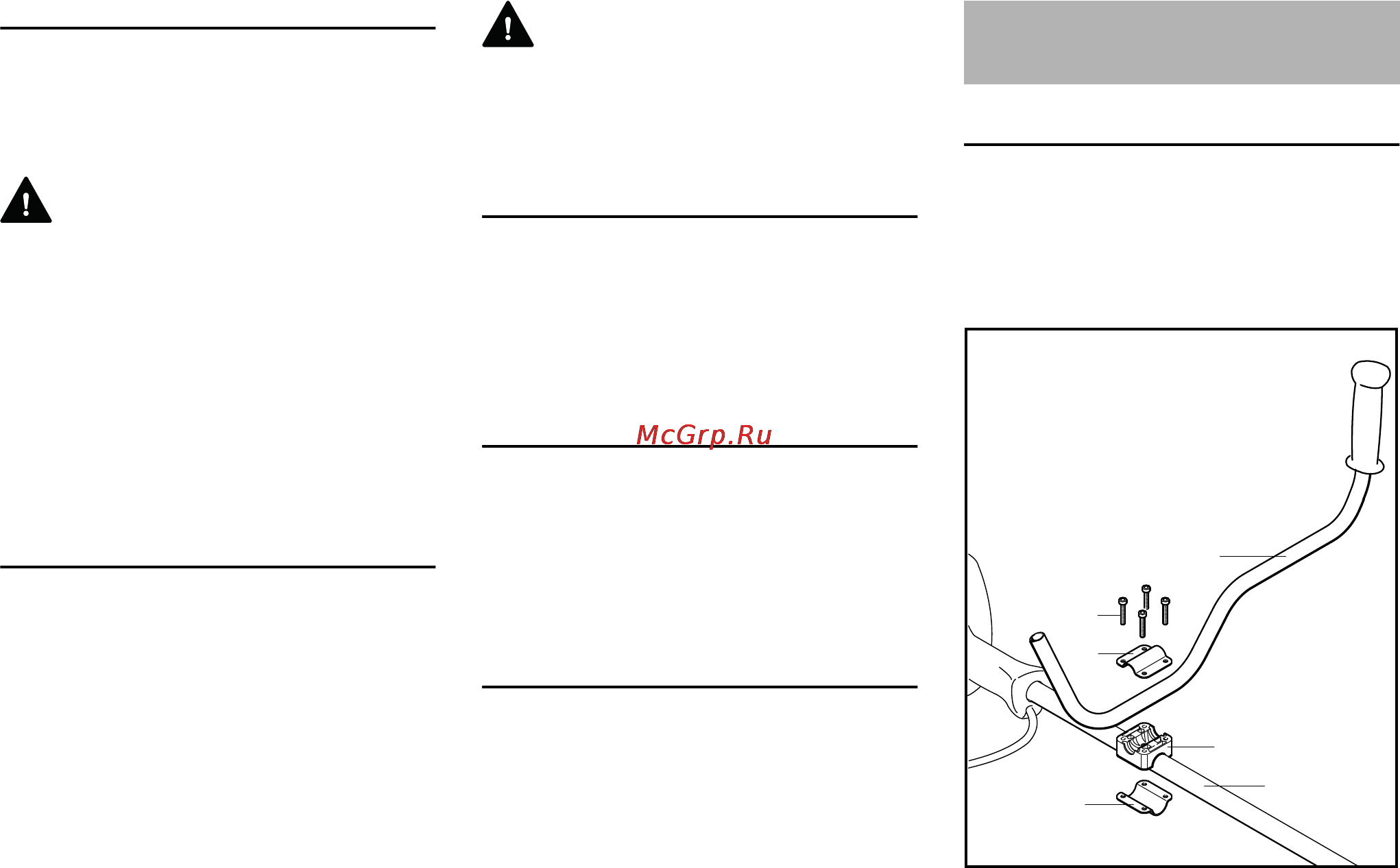

Монтаж трубчатой рукоятки
Предварительно собрать трубчатую
рукоятку на штанге на расстоянии
около 10 см (4 дюйма) перед
корпусом двигателя.
N Установить опору рукоятки (1) на
штанге (2)
N Трубчатую рукоятку (3) вложить в
опору рукоятки
N Зажимную полусферу (4)
наложить на опору рукоятки,
вставьте через отверстия детали
болты (5) и ввинтить в зажимную
полусферу (6) до упора, – болты
слегка затянуть
Монтаж двухручной
рукоятки
4
5
1
6
3
2
002BA274 KN
