FS 70 C, FS 70 RC
pyccкий
16
При поставке нового агрегата
круговая рукоятка уже смонтирована
на нем.
Использовать хомутик
В зависимости от используемого
режущего инструмента –
см. "Допустимые комбинации
режущего инструмента, защиты,
рукоятки и подвесного ремня" – на
круговой рукоятке должен
монтироваться хомутик, который
служит ограничителем шага.
Хомутик входит в объем поставки
агрегата или поставляется в качестве
специальной принадлежности.

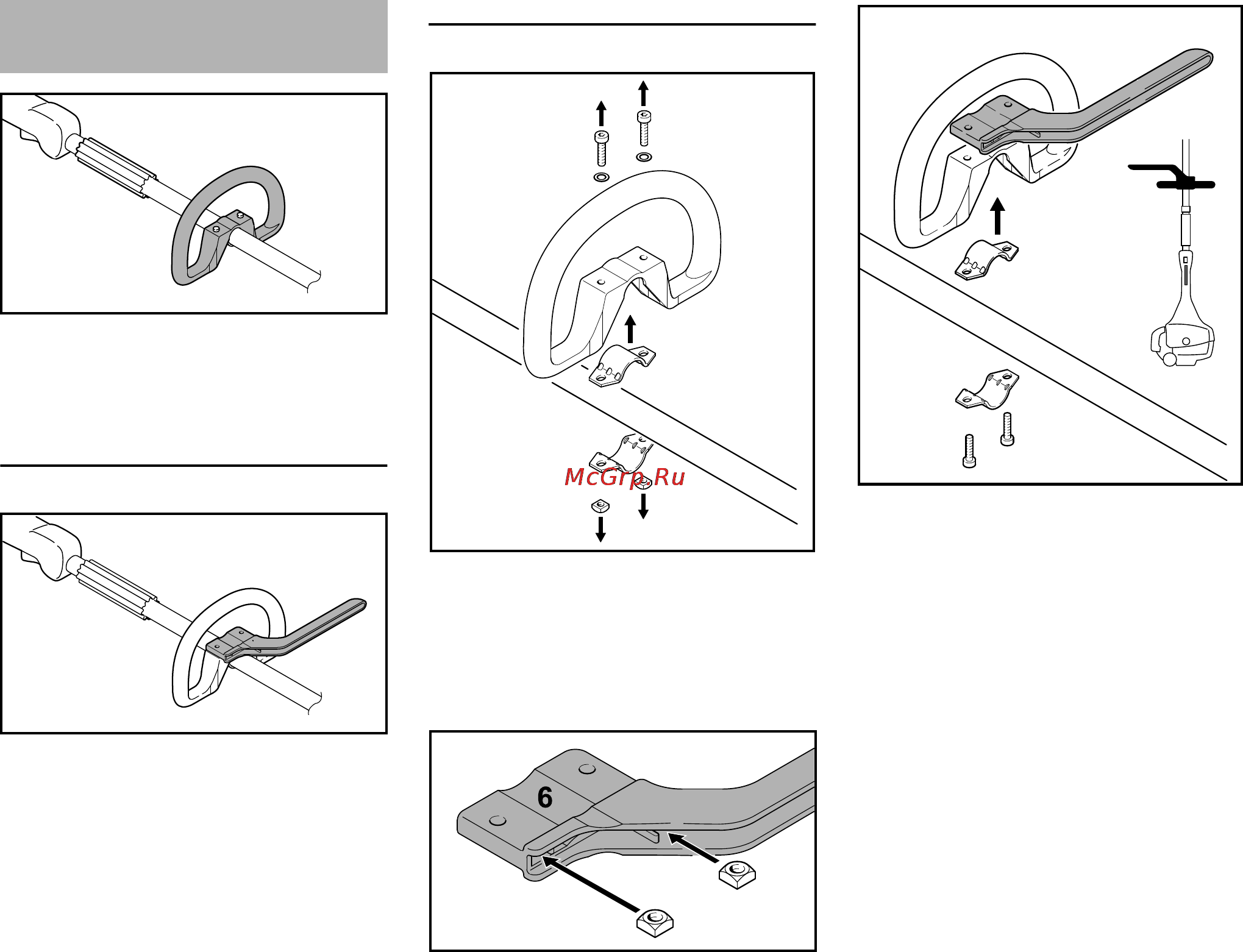

Крепление хомутика
N Выкрутить болты (1) и снять
вместе с шайбами (2) и
гайками (3)
N Снять круговую рукоятку (4) и
хомутики (5)
N Четырёхгранные гайки (3) ввести
в хомутик (6) – совместить
отверстия
N Скобу (7) вложить в круговую
рукоятку (4) и вместе одеть на
шток (8)
N Установить скобу (8)
N Установить хомутик (6) –
соблюдать положение!
N Совместить отверстия
N Болты (1) вставить в отверстия и
ввинтить в хомутик до прилегания
N далее "Выверить и закрепить
круговую рукоятку"
Хомутик всегда
оставлять смонтированным.
Монтаж круговой рукоятки
002BA586 KN
002BA587 KN
4
002BA588 KN
3
5
3
5
1
2
1
2
3
3
002BA609 KN
8
6
4
002BA610 KN
7
9
1
1
