МОНТАЖ БЫТОВАЯ ВОЗДУШНАЯ ЗАВЕСА
ru-30
ru
ПРИМЕЧАНИЕ:
n Функции, для которых используются клеммы P и
G, имеются только в интерфейсах версии V4.0
Rev.06 (IC10). Общий диапазон для клемм P и G
можно задавать только с сенсорного контроллера
версии V2.1 Rev.02 и интерфейса версии V4.0

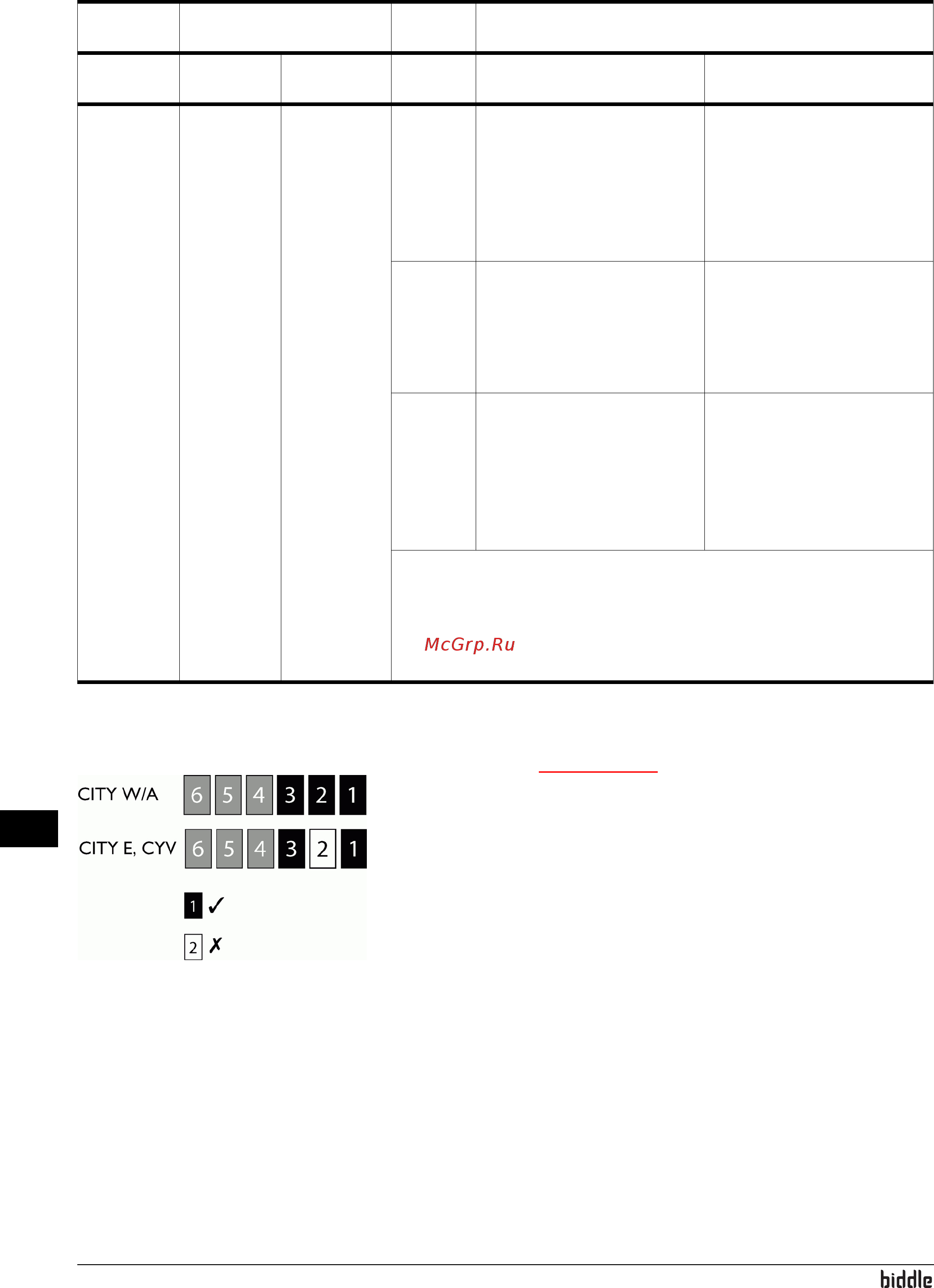

Rev.07 (IC10). Стандартные положения
перемычек на блоке X64 показаны на рисунке
напротив.
2.8.6 Вывод данных на устройстве (CYV)
Устройства оснащены дополнительным выходом X83 на
устройстве. При включенном устройстве контакт
с данным
выводом размыкается.
Данный вывод может быть использован, например, как
сигнал функции.
Измене-
ние на-
стройки.
Настрой-
ка не тре-
буется
Снимите
перемычку
5 с блока
64 на ин-
терфейсе.
D и G Устройство работает на 1
уровень выше, чем показа-
но на сенсорном контрол-
лере. На CITY E мощность
электронагрева также уве-
личена.
Устройство
работает так,
как показано на сенсор-
ном контроллере.
P и G Устройство работает на
самом высоком уровне
мощности. На CITY E
мощность электронагрева
не увеличена.
Устройство работает так,
как показано на сенсор-
ном контроллере.
D, P и G Устройство работает на
самом высоком уровне
мощности. На CITY E
мощность электронагрева
также переключена на са-
мый высокий уровень.
Устройство работает
так,
как показано на сенсор-
ном контроллере.
Внимание: Если электронагрев не должен быть включен однов-
ременно, перемычку 4 необходимо убрать. Данная настройка от-
вечает только за функцию локальный, и поэтому должна быть
задана для каждого устройства, на котором Вы хотели бы ее за-
действовать.
Ф
УНКЦИЯ ДИАПАЗОН
КЛЕМ-
МА
ФУНКЦИЯ
ЛОКАЛЬ-
НЫЙ
ОБЩИЙ КОНТАКТ ЗАМКНУТ КОНТАКТ РАЗОМКНУТ
