МОНТАЖ БЫТОВАЯ ВОЗДУШНАЯ ЗАВЕСА
ru-32
ru

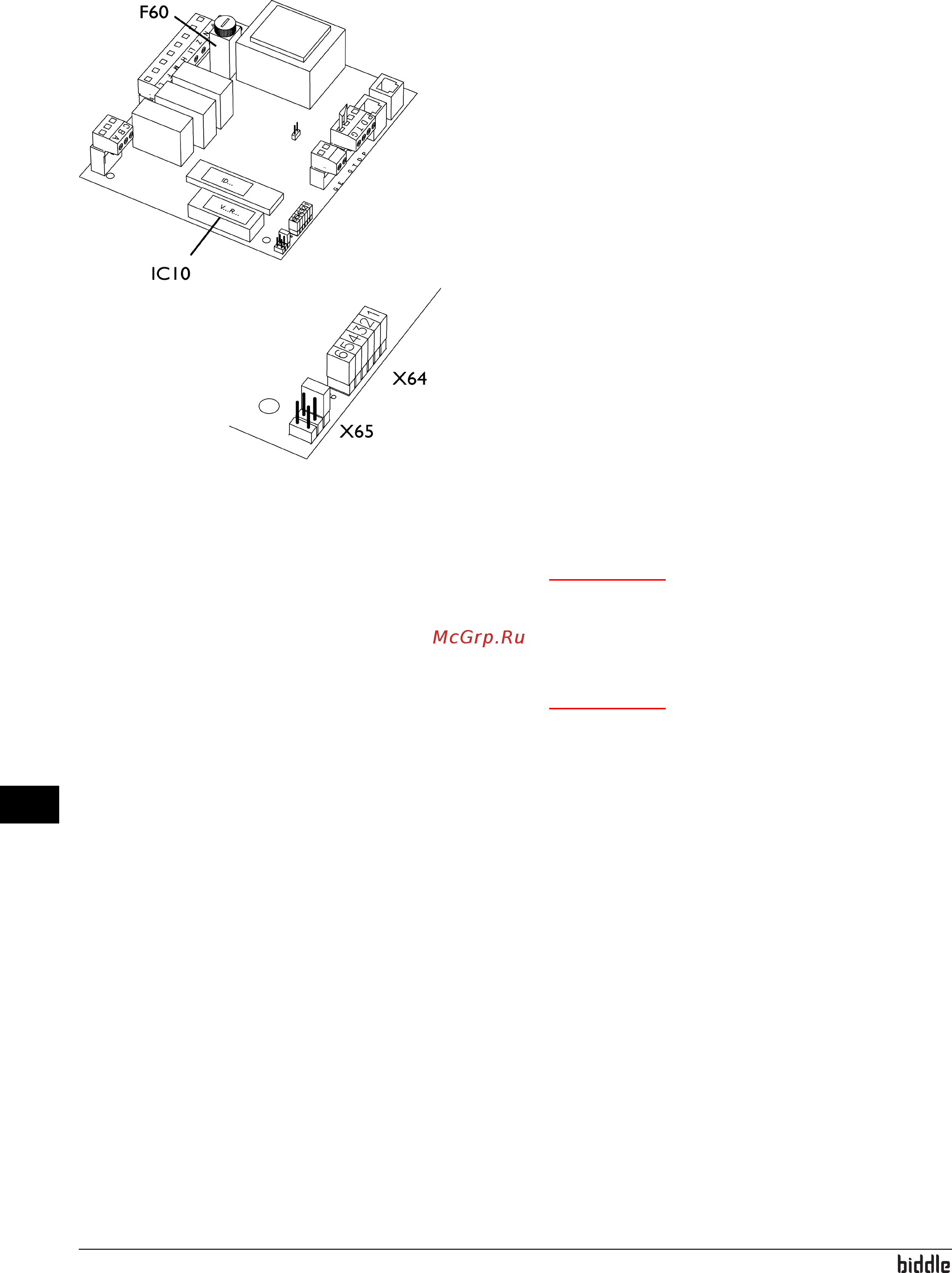

2.9.1 Изменение интерфейса
Для того чтобы приспособить устройство для работы без
сенсорного контроллера интерфейс должен быть изменен.
Это осуществляется с помощью снятия перемычек 1 и 2 с
блока 64 на интерфейсе.
1. Отключите питание.
2. Откройте устройство (см. также руководство по
эксплуатации устройства).
3. Передвиньте перемычки 1 и 2 в резервное положение
(X65)
4. Закройте устройство.
2.9.2 Подключение элементов системы
управления
ВНИМАНИЕ:
c Элементы системы управления должны быть
подключены к блоку X72 платы соединений на
внешней стороне устройства.
ВНИМАНИЕ:
c Элементы системы управления должны
переключаться с помощью с помощью
беспотенциальных контактов. Biddle рекомендует
использовать элементы с позолоченными
контактами и низким сопротивлением.
Предпочтительно ниже чем 20 mΩ для
возможности переключения 1mA при 5 VDC.
С помощью элементов системы управления можно
активировать четыре функции:
• Отключение устройства (ВЫКЛ)
• Переключение устройства на низкую скорость (1)
• Переключение устройства на среднюю
скорость (2)
• Переключение устройства на высокую скорость (3)
Функция активируется при наличии контакта между
соединенными клеммами элемента системы управления,
