FS 120, FS 250
pyccкий
18

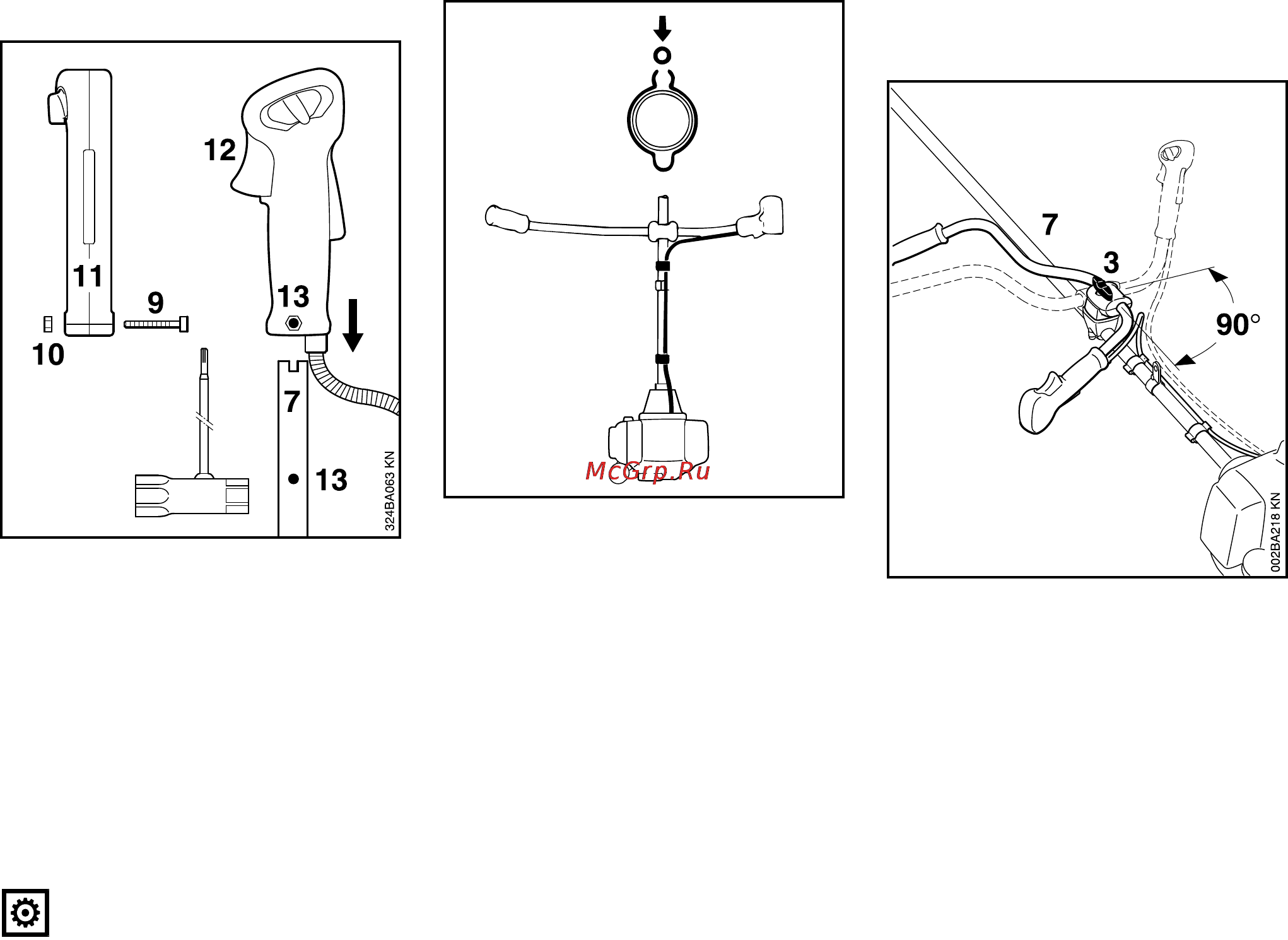

Монтаж рукоятки управления
N Выкрутить болт (9) – гайка (11)
остаётся в рукоятке управления
N Рукоятку управления вместе с
рычагом газа (12), указывающим
в направлении редуктора,
сместить на конец трубчатой
рукоятки (7) до совпадения
отверстий (13)
N Ввинтить и затянуть болт (9)
Крепление тросика газа
УКАЗАНИЕ
Тросик газа не перегибать и не
укладывать в узких радиусах тросик
должен оставаться легкоподвижным!
N Тросик газа (14) запрессовать в
держатель тросика газа (15)
Регулировка тросика газа
N Проверить, правильно ли
отрегулирован тросик газа – см.
"Регулирование тросика газа"
Поднять трубчатую рукоятку ...
в положение транспортировки
N Освободить тисковый винт (3) и
выкрутить до тех пор, пока
трубчатая рукоятка (7) не сможет
быть повёрнута по часовой
стрелке
N Трубчатую рукоятку повернуть на
90° и в конце опустить вниз
N Затянуть тисковый винт (3)
в рабочую позицию
N Трубчатую рукоятку в обратном
порядке, как это описано выше,
повернуть либо сместить против
часовой стрелки
15
14
15
14
15
250BA002 KN
