FS 120, FS 250
pyccкий
17
Монтировать двуручную рукоятку с
поворотной подпоркой ручки
Поворотная подпорка ручки при
отправке уже монтирована на штоке.
Для монтажа трубчатой рукоятки
необходимо демонтировать
зажимные вкладыши.

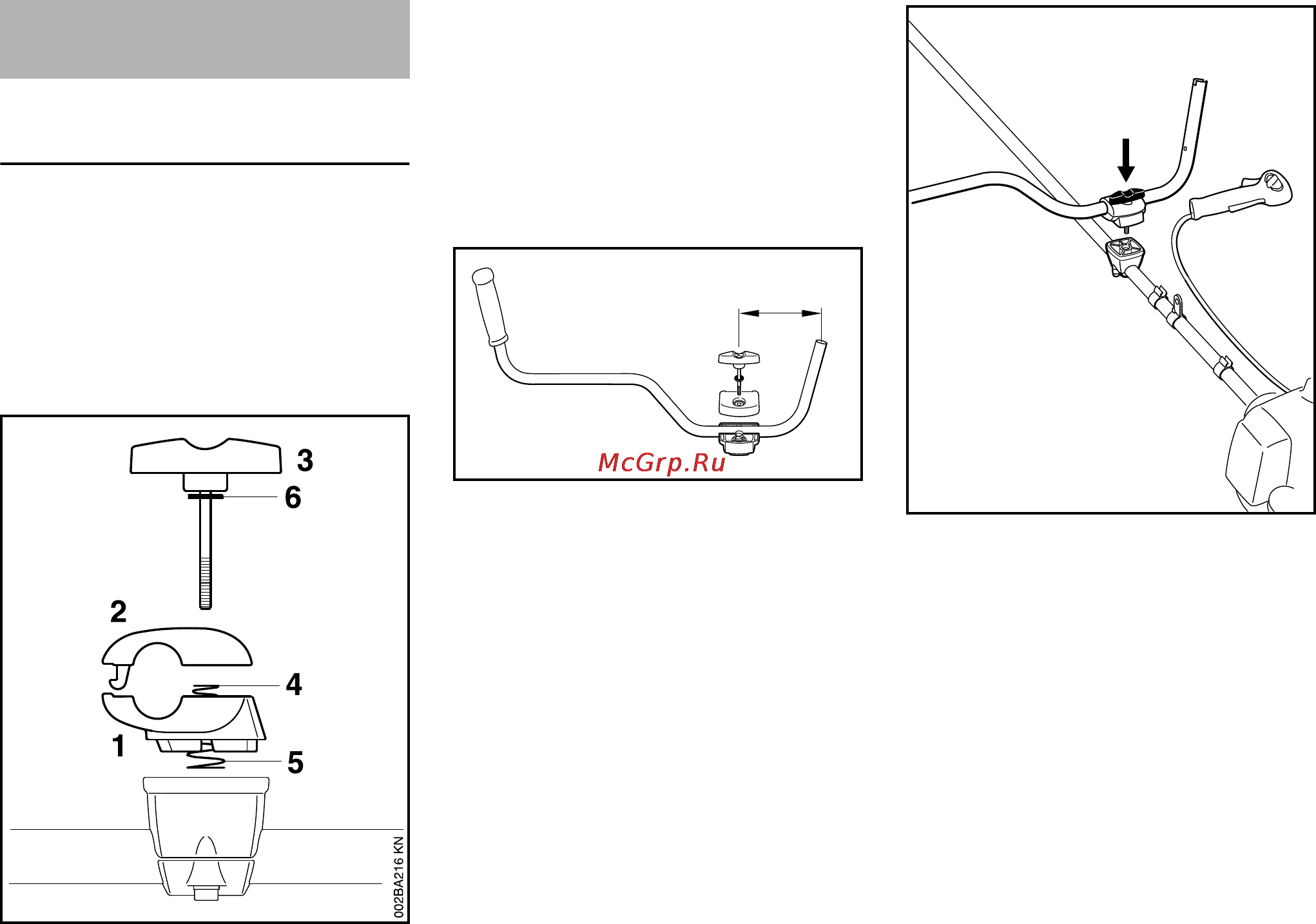

Демонтаж зажимных вкладышей
N Удерживать нижний зажимный
вкладыш (1) и верхний зажимный
вкладыш (2)
N Выкрутить тисковой винт (3) –
после выкручивания тискового
винта комплектующие имеют не
плотную посадку и
разъединяются с помощью обеих
пружин (4, 5)!
N Вынуть тисковой винт – шайба (6)
остаётся на тисковом винте
N Разъединить зажимные
вкладыши – пружины (4, 5)
остаются в нижней зажимной
вкладыше!
Закрепить трубчатую рукоятку
N Трубчатую рукоятку (7) таким
образом вложить в нижний
зажимный вкладыш (1) таким
образом, чтобы расстояние (A)
более не превышало 15 см
(6 дюймов)
N Установить верхний зажимный
вкладыш и оба вкладыша
удерживать вместе
N Тисковой винт с одетой шайбой
продеть до упора через оба
вкладыша – все комплектующие
удерживать вместе и закрепить
N Всё зафиксированное крепление
комплектующих с тисковым
винтом по направлению к
двигателю установить на
подпорку ручки (8)
N Тисковой винт до упора
запрессовать в подпорку рукоятки
и потом закрутить – пока не
затягивать
N Трубчатую рукоятку выровнять
поперечно к штоку – проверить
размер (А)
N Затянуть тисковой винт
Монтаж двухручной
рукоятки
1
7
A
250BA046 KN
002BA234 KN
8
