Stihl FS 250 [22/56] Монтаж защитных приспособлений

FS 120, FS 250

pyccкий

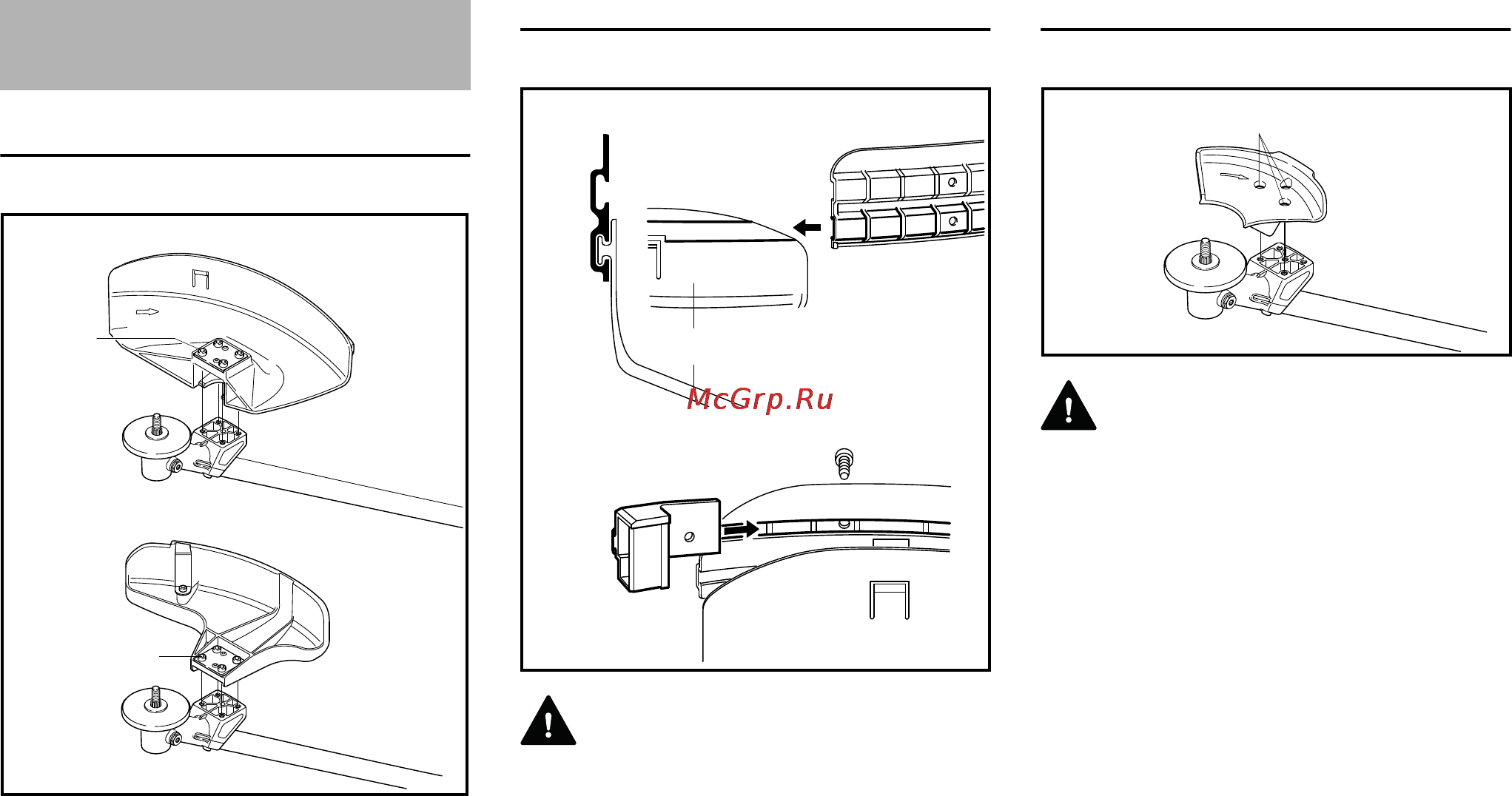

Монтаж защиты

1 Защита для косильных

инструментов

2 Защита для косильных головок

Защиты (1) и (2) крепятся на

передаче одинаково.

N Защиту уложить на передачу

N Ввинтить и затянуть болты (3)

Монтаж фартука и ножа

ПРЕДУПРЕЖДЕНИЕ

Данные комплектующие при

использовании косильных головок

должны монтироваться на защиту (1).

N Нижний направляющей паз

фартука (4) одеть на планку

защиты (1) до фиксации

N Нож (5) ввести в верхний

направляющий паз фартука и

вместе с первым крепёжным

отверстием привести к кожуху.

N Ввинтить болт и затянуть

Монтаж упора

ПРЕДУПРЕЖДЕНИЕ

Упор (6) должен монтироваться при

использовании пильных полотен.

N Упор (6) положить на фланец

коробки передач

N Ввинтить и затянуть болты (7)

Монтаж защитных

приспособлений

002BA380 KN

002BA103 KN

002BA382 KN
