Stihl FS 490 K [16/52] Монтаж двухручной рукоятки
FS 460 C-M K, FS 490 C-M K
pyccкий
14

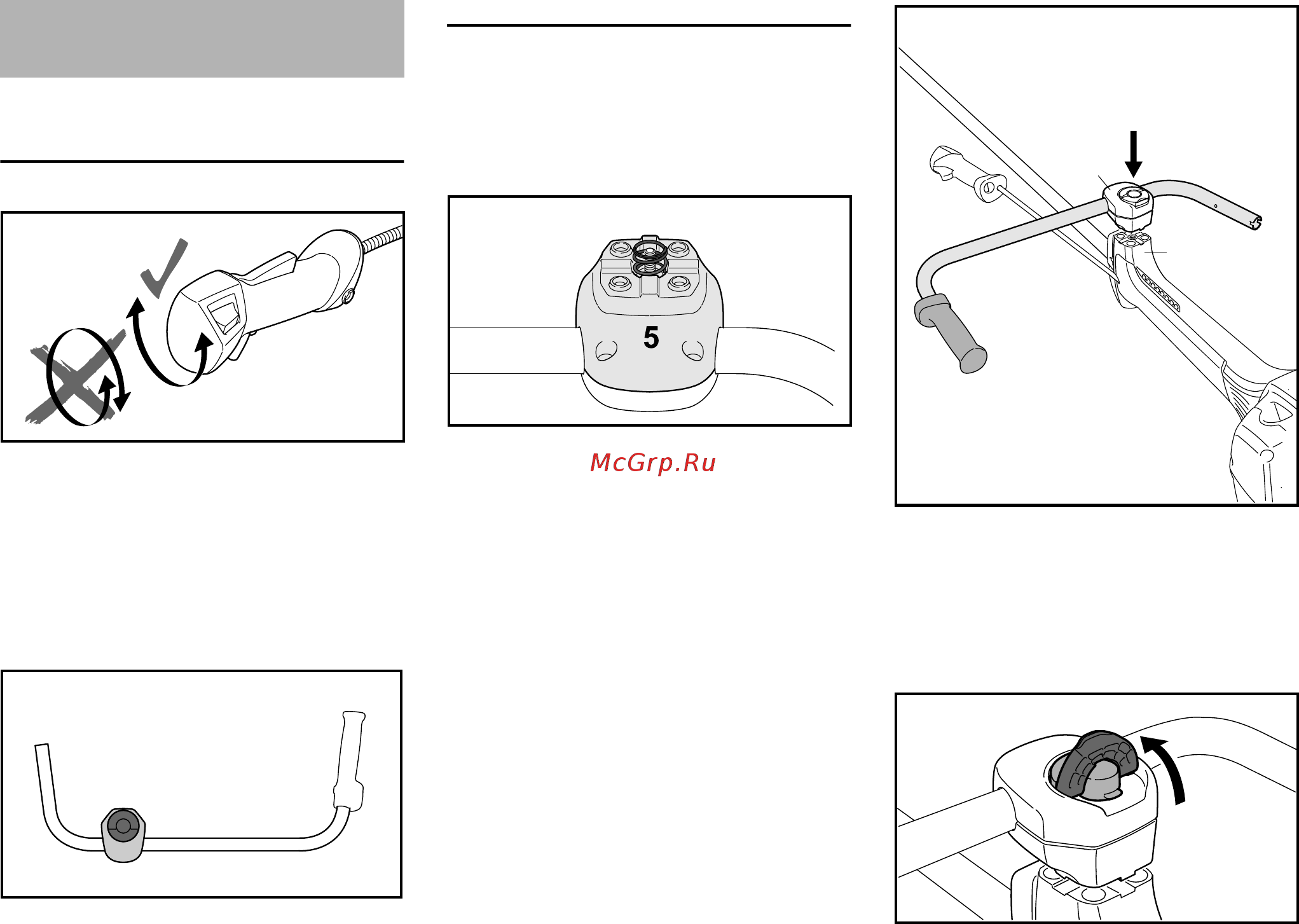

Монтировать двуручную рукоятку с
поворотной подпоркой ручки
Рукоятку управления (1) в
промежуток времени между
распаковыванием агрегата и
монтажом трубчатой рукоятки не
поворачивать вокруг продольной оси;
см. также раздел "Регулировка
тросика газа".
В состоянии готовности к отправке на
трубчатой рукоятке (2) закреплены
зажимные чашечки (3).
N Положение зажимных чашечек на
трубчатой рукоятке до крепления
рукоятки управления не изменять
Монтаж трубчатой рукоятки
Для сборки поворотной подпорки
ручки зажимные чашечки должны
оснащаться пружиной и крепиться на
подпорке ручки на агрегате.
N Пружину (4) взять из,
поставляемого с агрегатом,
набора деталей
N Вжать пружину (4) в нижнюю
зажимную чашечку (5)
N Зажимные чашечки (3) с
трубчатой рукояткой (2) одеть на
подпорку ручки (6)
N Трубчатую рукоятку в зажимных
чашечках не поворачивать
N Хомутик тискового винта (7)
поднять до тех пор пока он не
будет стоять вертикально
N Тисковый винт повернуть против
часовой стрелки и лишь слегка
затянуть
Монтаж двухручной
рукоятки
1
3BA003 KN
2BA002 KN
3
2
2BA003 KN
4
6
2BA004 KN
3
2
2BA005 KN
7
