Stihl FS 490 K [20/52] Монтаж режущего инструмента
FS 460 C-M K, FS 490 C-M K
pyccкий
18
Использовать правильный вид
защиты
ПРЕДУПРЕЖДЕНИЕ
Защита (1) допускается только к
использованию с ножами для густой
поросли, поэтому перед монтажом
ножа для густой поросли
должна монтироваться защита (1) и
заменяться защитное кольцо (2),
см. "Монтаж режущего инструмента" /
"Монтаж косильных инструментов".
ПРЕДУПРЕЖДЕНИЕ
Упор (3), который служит защитой,
допускается к использованию с
пильными дисками с
долотообразными зубьями, поэтому
перед монтажом пильного диска с
долотообразными зубьями
необходимо смонтировать упор (3).

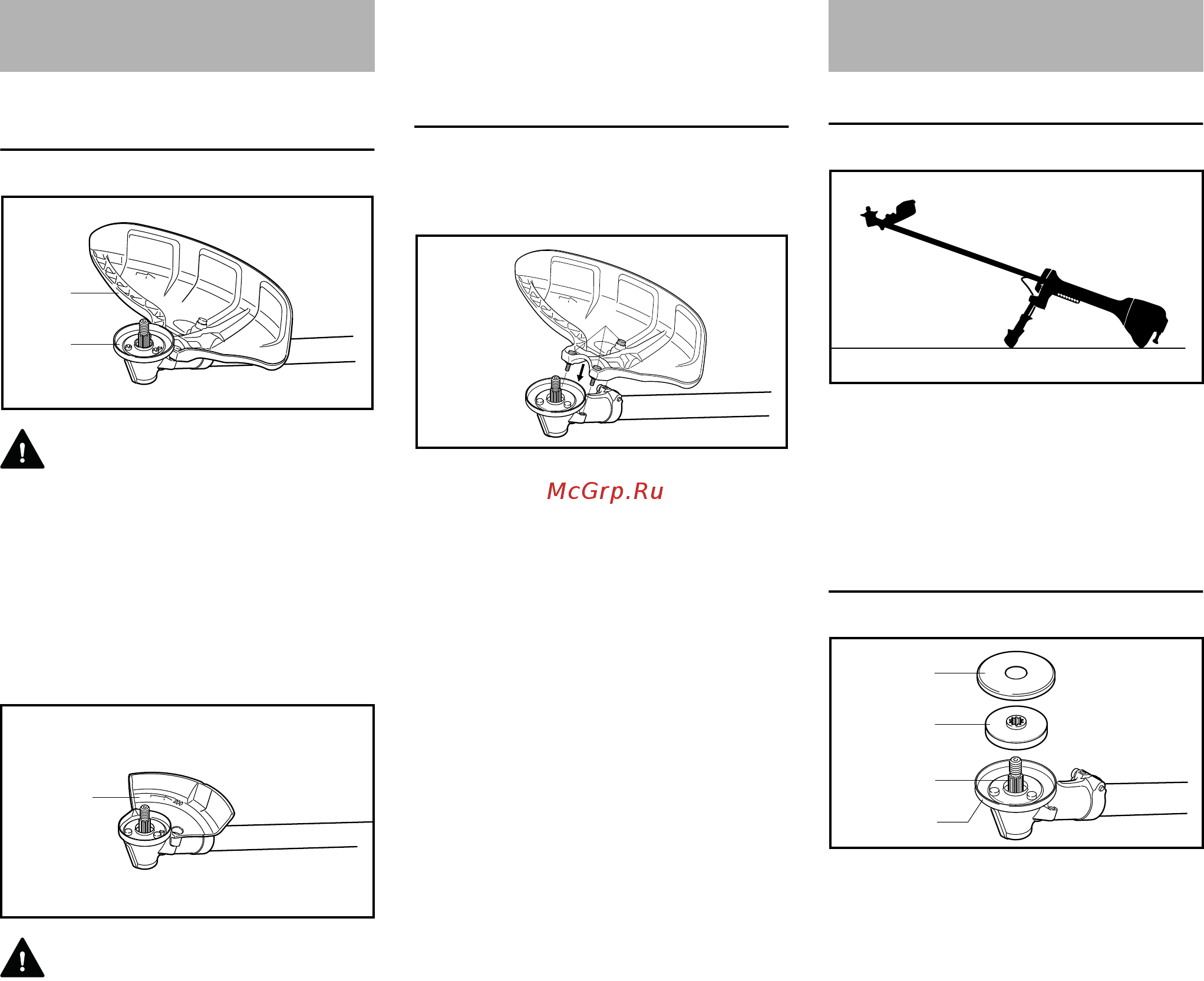

Монтаж защиты
Защита (1 и 3) крепится на передаче
одинаково.
N Удалить грязь на стыках
редуктора и снять защиту – не
позволять, чтобы грязь попадала
в резьбовые отверстия редуктора
N Установить защиту на
редуктор (4)
N Ввинтить и затянуть болты (5)
Отложить мотоустройство
N остановить двигатель
N Агрегат уложить таким образом,
чтобы крепление для режущего
инструмента было направлено
вверх
Монтаж зажимного диска
N Зажимной диск (1) установить на
вал (2)
Агрегат при поставке с завода
оснащён защитным кольцом (3) для
пильных дисков с долотообразными
зубьями.
Монтаж защитных
приспособлений
1
002BA542 KN
2
3
002BA543 KN
4
002BA544 KN
5
Монтаж режущего
инструмента
002BA406 KN
002BA548 KN
1
4
2
3
