Установка электрического блока
управления
(см. рисунок 4 и рисунок 6)
Механическая установка
1 С помощью подвесных скоб зафиксируйте блок управления
на установочной поверхности.
Используйте 4 винта (для отверстий Ø6 мм).
2 Откройте крышку блока управления.
3 Для электропроводки: см. абзац «Монтаж электропроводки»
на странице 7.
4 Установите винтовые гайки.
5 Закройте ненужные отверстия заглушками (закрывающими
колпачками).
6 По окончании установки закройте крышку и надежно
зафиксируйте ее во избежание попадания
воды в блок
управления.
Монтаж электропроводки
Монтаж электрических соединений и элементов должен
выполняться только аттестованным электриком в строгом
соответствии с действующими целевыми положениями
международных, европейских, общегосударственных и
местных предписаний, законодательных актов, стандартов,
нормативов и правил.
Используйте только медные провода.
В стационарную проводку необходимо включить главный
выключатель или другие средства разъединения по всем
полюсам в соответствии с действующими местными
и
общегосударственными нормативами.
Сечение силовых кабелей, подключаемых к наружному
агрегату, номинал размыкателя, выключателя цепи питания,
проводки и схема подключения приведены винструкции по
монтажу наружного агрегата.
В линии электропитания следует установить устройство
защитного отключения и плавкий предохранитель.
Подключение проводки внутри блока управления
1 Для подключения к наружному агрегату и пульту управления
(приобретается на внутреннем рынке):
Вытяните проводку через винтовую гайку и крепко затяните
гайкуэто надежно защитит проводку от вырывания и от
воздействия воды.

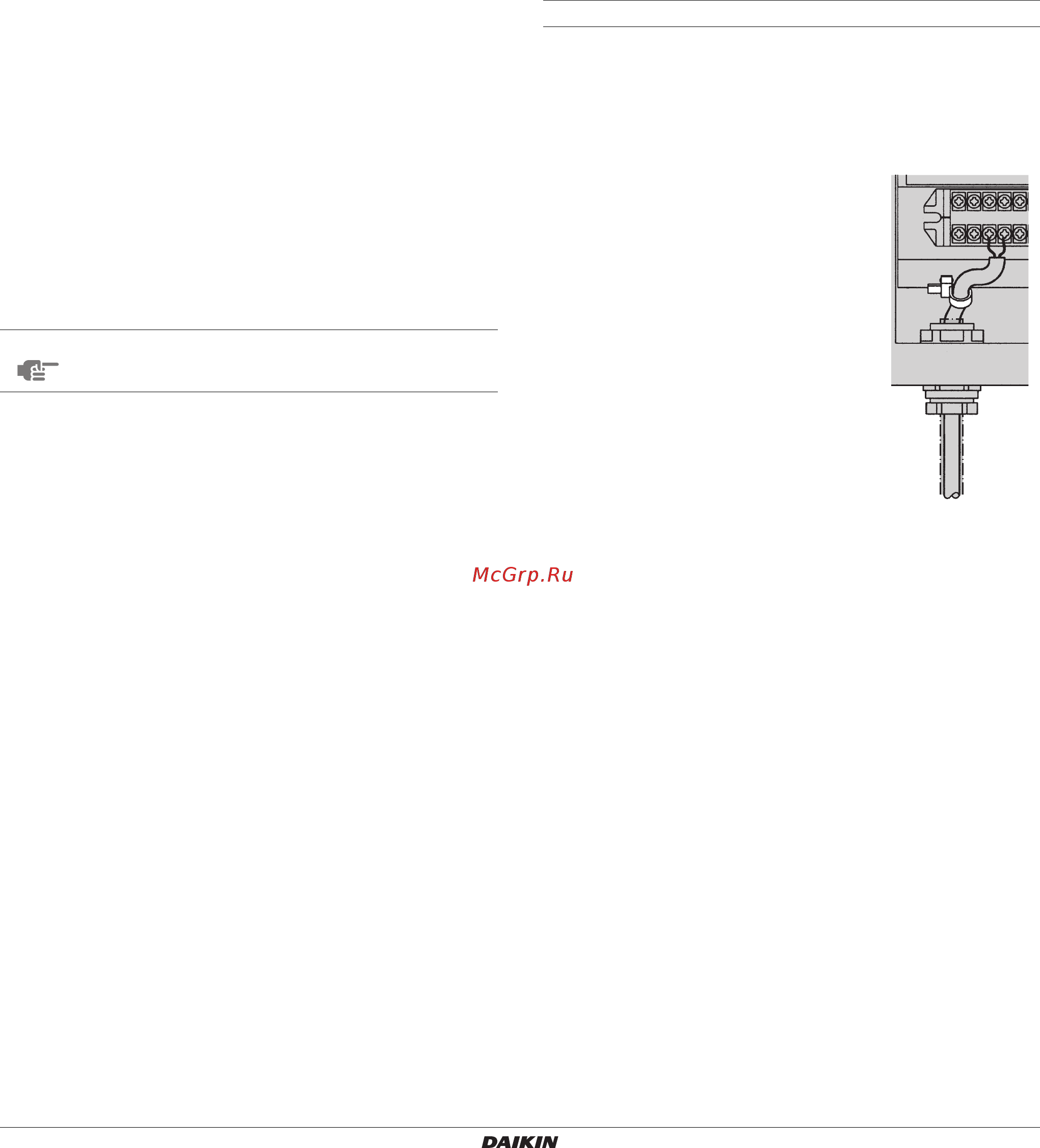

2 На кабели необходимо установить
дополнительные ослабители
натяжения. Стяните кабель
установленной обхватной петлей.
Меры предосторожности
Кабель термистора и провод пульта дистанционного
управления должны находиться на расстоянии не менее
50 мм от силовой электропроводки и от проводки, идущей на
пульт управления. В противном случае электрические
наводки могут привести к сбоям в работе всей системы.
Применяйте только кабели указанных сечений и следите за
надежностью контактов. Содержите проводку в порядке, так
,
чтобы она не препятствовала размещению и функциони-
рованию другого оборудования. Помните, что ненадежные
контакты могут послужить причиной выделения тепла,
поражения электротоком и даже возгорания.
1 Блок управления
2 Подвесные скобы
3 Основная печатная плата
4 Трансформатор
5 Клемма
6 Плата (для преобразования напряжения)
7 Плата (электропитание)
8 Магнитное реле (работа/компрессор ВКЛ/ВЫКЛ)
9 Магнитное реле (состояние ошибки)
10 Магнитное реле (вентилятора)
11 Магнитное реле (размораживание)
12 Дополнительная плата (KRP4)
ПРИМЕЧАНИЕ
Размеры свободного пространства, необходимого
для техобслуживания, см. на рисунке 7.
