HSE 42, HSE 52
česky
27
Napětí a kmitočty stroje (viz typový
štítek) musejí být identické s napětím a
kmitočty připojení na elektrickou síť.
Minimální zajištění přípojky na
elektrickou síť musí provedeno podle
zadání v Technických datech – viz
"Technická data".
Stroj musí být na elektrickou síť připojen
za použití automatického spínače v
obvodu diferenciální ochrany, který
přeruší přívod proudu, jakmile výbojový
proud směrem k zemi překročí hodnotu
30 mA.
Přípojka na síť musí odpovídat
IEC 60364 a specifickým předpisům
země.
Prodlužovací kabel musí mít v závislosti
na síťovém napětí a délce kabelu zde
uvedený správný minimální průřez.

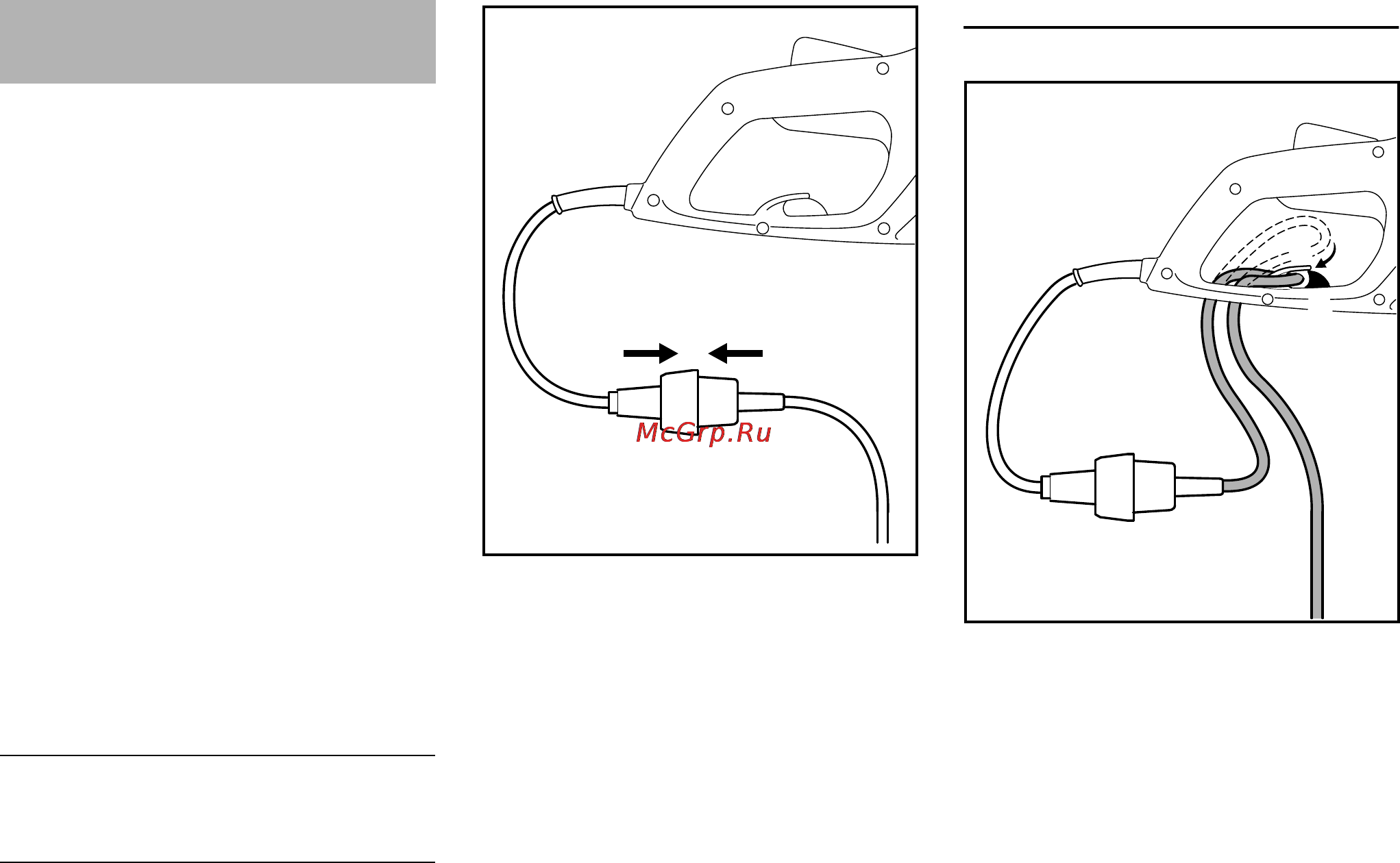

N Elektrickou vidlici (1) zasunout do
kabelové spojky (2) prodlužovacího
kabelu.
Odlehčení v tahu
N Z prodlužovacího kabelu vytvořit
smyčku (3).
N Smyčku (3) prosunout otvorem (4).
N Smyčku (3) nasadit na hák (5) a
pevně za ní zatáhnout.
N Pozici prodlužovacího kabelu
zajistit aretací (6) – aretace se musí
znatelně zafixovat.
N Elektrickou vidlici prodlužovacího
kabelu zasunout do předpisově
instalované zásuvky.
Připojení stroje na
elektrickou síť
Délka kabelu Minimální průřez
220 V – 240 V:
do 20 m 1,5 mm
2
20 m až 50 m 2,5 mm
2
100 V – 127 V:
do 10 m AWG 14 / 2,0 mm
2
10 m až 30 m AWG 12 / 3,5 mm
2
9930BA006 KN
1
2
3
5
4
6
9930BA007 KN
