5 Таблицы производительности

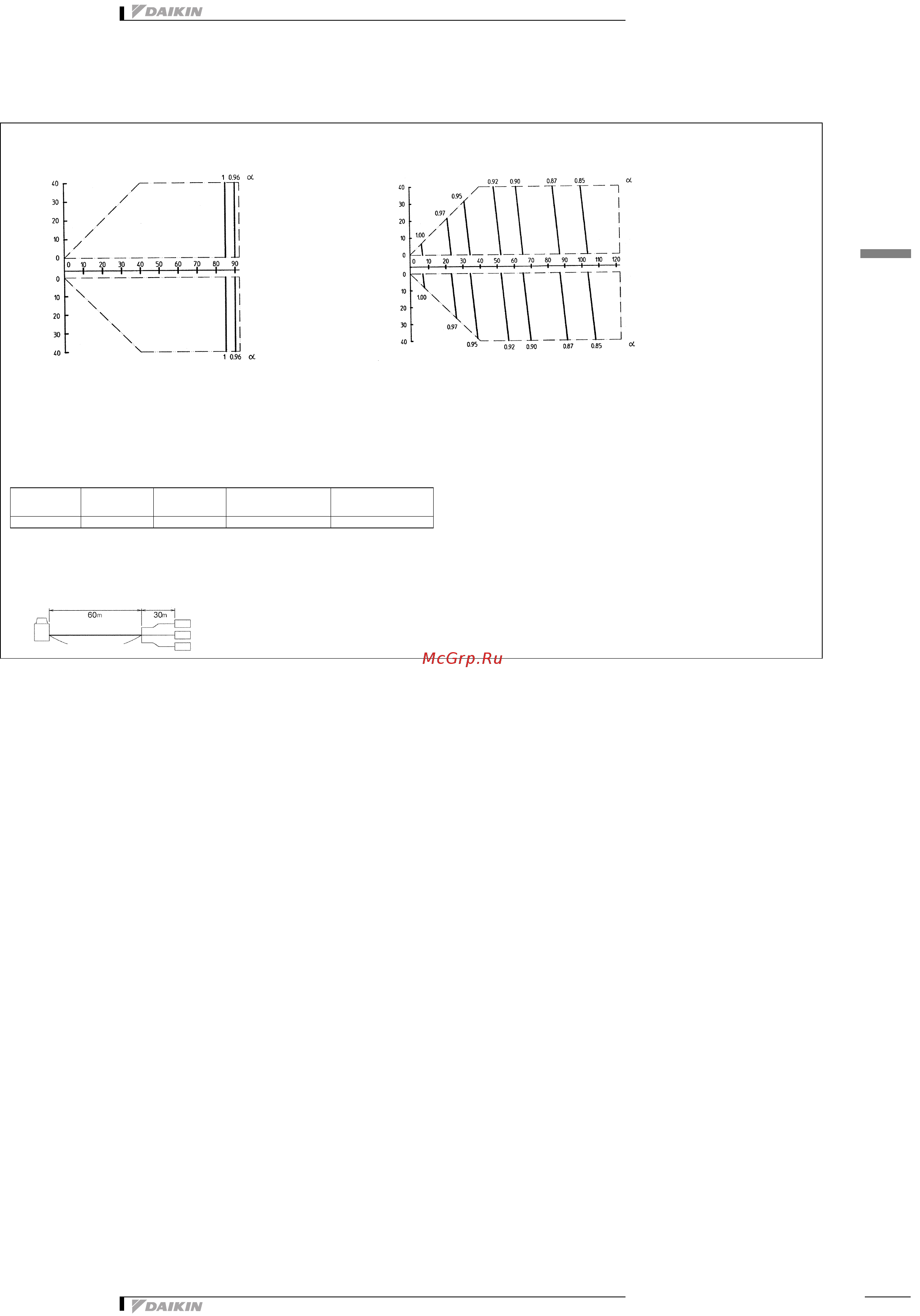

5 - 3 Поправочный коэффициент для производительности
3TW59912-2
EMRQ16A Поправочный коэффициент мощности
1. Коэффициент изменения мощности обогрева
[Примечания относительно поправочного коэффициента мощности]
1 На графиках показаны коэффициенты изменения мощности α стандартной системы внутренних блоков при номинальной нагрузке в
стандартных условиях.
Однако при неполной нагрузке наблюдается лишь незначительное отклонение от коэффициентов изменения мощности, приведенных на
вышеуказанных графиках.
2 Во внутреннем блоке данной системы в режиме охлаждения производится регулирование постоянного давления испарения, аврежиме
нагрева û регулирование постоянного давления конденсации
3 Метод расчета мощности Коэффициент соотношения = 100%
[Мощность]=[Коэффициент соотношения производительностей 100% (Таблица мощности)]X[Поправочный коэффициент мощности α с
учетом длины трубопровода до дальнего внутреннего блока]
[Пояснения символов]
Hp: перепаде высот (м) между внутренним и наружным блоками (в случае когда наружный
блок расположен вверху)
Hm: перепаде высот (м) между внутренним и наружным блоками (в случае когда наружный
блок расположен внизу)
Модель
Стандартная
жидкость
Увеличение
объема
жидкости
Коэффициент
коррекции (β)
(обогрев)
Коэффициент
коррекции (β)
(охлаждение)
EMRQ16* 12.7 J 15.9 J 0.3 1
2. Коэффициент изменения мощности охлаждения
Перепад уровня между наружным и дальним внутренним
блоком (m)
Hp
Hm
Hm
Hp
Перепад уровня между наружным и
дальним внутренним блоком (m)
Эквивалентная длина трубопроводов (m)
Эквивалентная длина трубопроводов (m)
[Примечания относительно подсоединения трубопровода эквивалентной длины]
1 Если суммарная эквивалентная длина трубопровода составляет 90 м или более, то диаметр магистральных трубопроводов для жидкости
должен быть увеличен
2[Суммарная длина трубопровода эквивалентной длины]=[Эквивалентная длина до главного трубопровода]X[Коэффициент коррекции (β)]
+ Эквивалентная длина после ответвления]
A. Суммарная длина трубопровода эквивалентной длины = 60m x 0.3 + 30 = 48m (обогрев:
β=0.3)
B. Суммарная длина трубопровода эквивалентной длины =60mx1+30=90m
(охлаждение: β=1)
C. Поправочный коэффициент мощности при H = 0m: α=1 (обогрев)
D. Поправочный коэффициент мощности при H = 0m: α=0.87 (охлаждение)
[ПРИМЕР]
Эквивалентная длина Эквивалентная длина
Наружный блок
Трубопровод для
жидкости:
Увеличение размера
