• Универсальная система Daikin Altherma • EMRQ-A
1
6
• Heating • Универсальная система Daikin Altherma
14

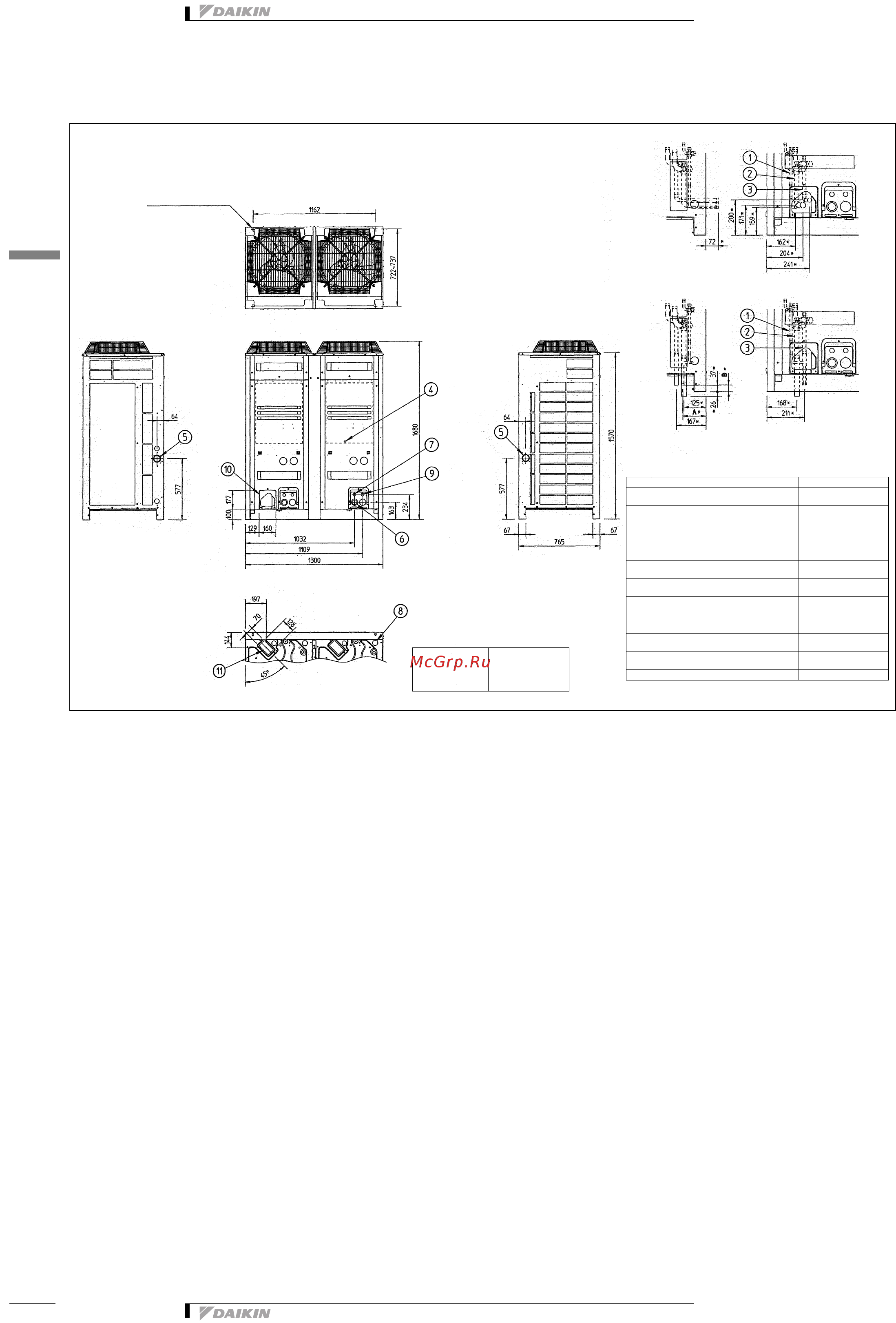

6 Размерные чертежи
6 - 1 Размерные чертежи
3TW59924-1
EMRQ8-16A
(Выбивное отверстие)
Позиция AB
EMR08,10,12AAY1 129 32
EMRQ14,16AAY1 131 38
(Выбивное
отверстие)
(Выбивное
отверстие)
(Выбивное
отверстие)
(Выбивное
отверстие)
Данные для передней стороны
Данные для нижней стороны
4x 15x22.5mm Овальные отверстия
(Отверстия для анкерных болтов)
Шаг отверстий под анкерные болты
Шаг отверстий под анкерные
болты
Примечания
1 Способ соединения трубопроводов (спереди и снизу)
приведен в инструкциях по установке.
2 Соединения трубопровода для монтажного соединения
Труба нагнетаемого газа
J15.9 Соединение пайкой: EMRQ8AAY1
J19.1 Соединение пайкой: EMRQ10,12AAY1
J22.2 Соединение пайкой: EMRQ14,16AAY1
Трубопровод для газа на всасывании
J19.1 Соединение пайкой: EMRQ8AAY1
J22.2 Соединение пайкой: EMRQ10,12AAY1
J28.6 Соединение пайкой: EMRQ14,16AAY1
Трубопровод для жидкости
J9.5 Соединение пайкой: EMRQ8,10AAY1
J12.7 Соединение пайкой: EMRQ12,14,16AAY1
3*Показывает размеры после крепления вспомогательного
мешка
Het Наименование детали Примечания
1
Соединительный канал трубопровода для
жидкости
См. Прим.2
2
Соединительный патрубок трубопровода для газа
на всасывании
См. Прим.2
3
Порт соединения трубопровода нагнетаемого
газа
См. Прим.2
4 Клемма заземления
В распределительной
коробке (M8)
5
Отверстие для кабеля питания (на боковой
панели)
J62mm
6
Отверстие для кабеля питания (на передней
панели)
J45mm
7
Отверстие для кабеля питания (на передней
панели)
J27mm
8
Отверстие для кабеля питания (на нижней
панели)
J50mm
9
Отверстие для электропроводки (на передней
панели)
J27mm
10
Отверстие для трубопроводов (на передней
панели)
См. Прим.1
11 Отверстие для трубопроводов (на нижней панели) См. Прим.1
