RE 271, RE 271 PLUS, RE 281, RE 281 PLUS
magyar
47
1 Szórópisztoly
2 Szórócső kuplung
3 Biztosító emeltyű
4 Kar
5 Magasnyomású tömlő csatlakozás
reteszelés
6 Magasnyomású tömlő összekötő
csavarzat
7 Fúvóka
8 Állítópersely a tisztítószer
felszívásához
9 Forgó fúvóka (csak a PLUS verzió)
10 Magasnyomású tömlő
11 Magasnyomású tömlő csatlakozó
csonk
12 Vízbevezetés csatlakozó csonk
13 Alsó fogantyú
14 Olajszint ellenőrző
15 Berendezés kapcsoló
16 Tisztítószer adagológomb
17 Csatlakozó vezeték tartó
18 Szóróberendezés tartó
19 Magasnyomású tömlő tartó
20 Magasnyomású tömlő csatlakozó
21 Tömlődob
22 Tömlődob hajtókar
23 Tisztítószer tartály fedél
24 Fedél, a tisztítószer tartály
zárásához
25 Tisztítószer-tartály
26 Nyomásmérő
27 Nyomás és mennyiségszabályozó
forgatógomb
# A gép adattáblája

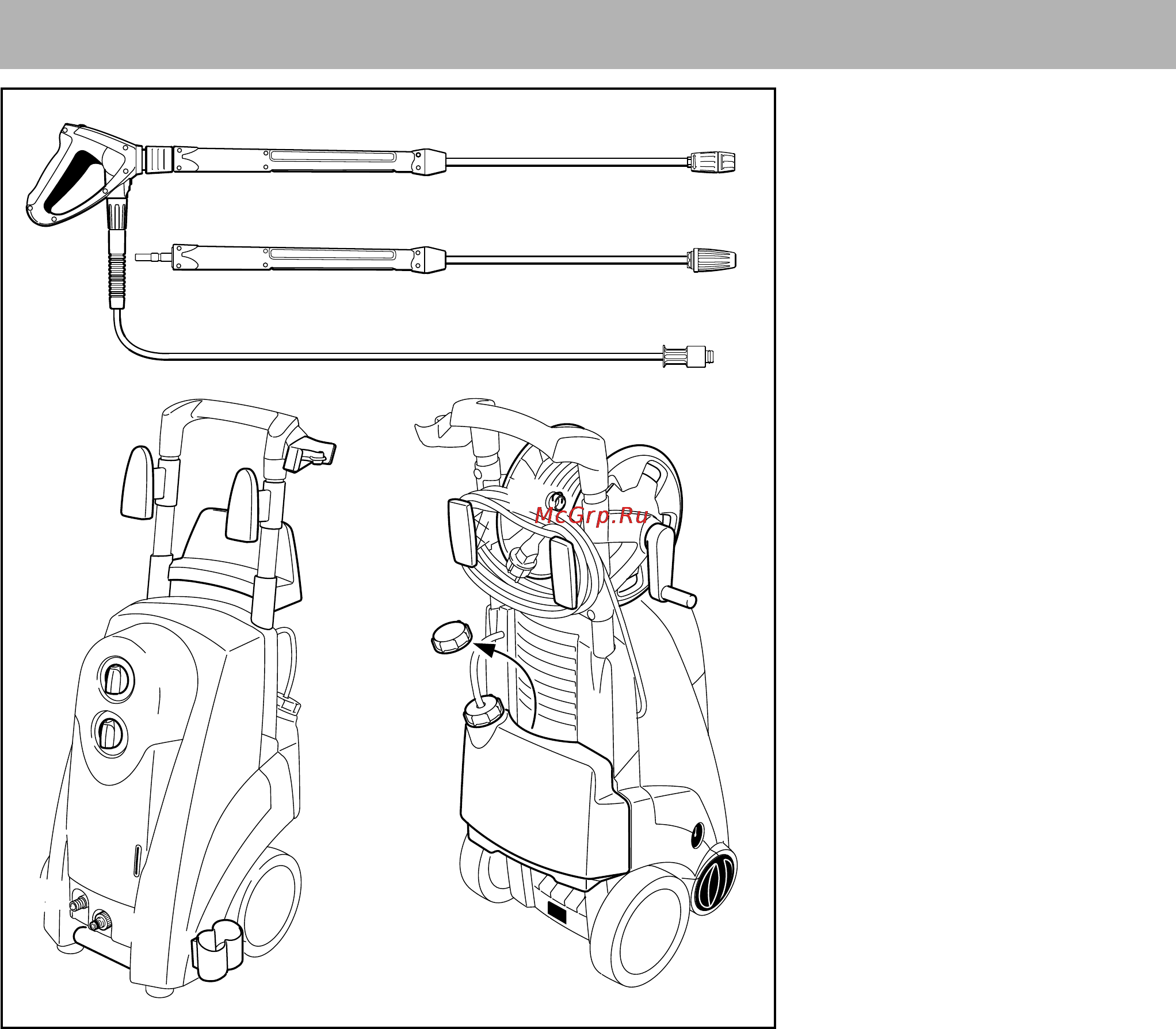

Fontos alkotórészek
5
4
3
13
12
26
15
25
27
18
16
11
23
21
18
22
17
14
20
17
19
#
24
647BA030 KN
7
2
1
6
9
8
10
