Если используется только 1 вызывная панель, она должна быть подключена в разъем
Панель 1. Если используется вторая вызывная панель, она должна быть подключена в
разъем Панель 2. Эти разъемы имеют одинаковую последовательность цветов:
· 12 DC - Красный;
· Аудио - Белый;
· GND - Черный;
· Видео - Желтый.
ПРИМЕЧАНИЕ:
Электромеханический замок не входит в комплект поставки, приобретается
отдельно.
Для подключения замка по Н.З. (нормально закрытом контакте), необходимо
подключать через контролер Z5R.
Две вызывные панели должны быть подключены в разъемы Панель 1 и Панель 2
видеодомофона, который будет считаться «главным».
ВАЖНО!
Видеодомофон подключается к сети переменного тока, с напряжением AC 190-242
Вольт и имеет встроенный преобразователь напряжения.
Включать разрешается ТОЛЬКО ПОСЛЕ ЗАВЕРШЕНИЯ ВСЕХ ЭЛЕКТРИЧЕСКИХ
ПОДКЛЮЧЕНИЙ!

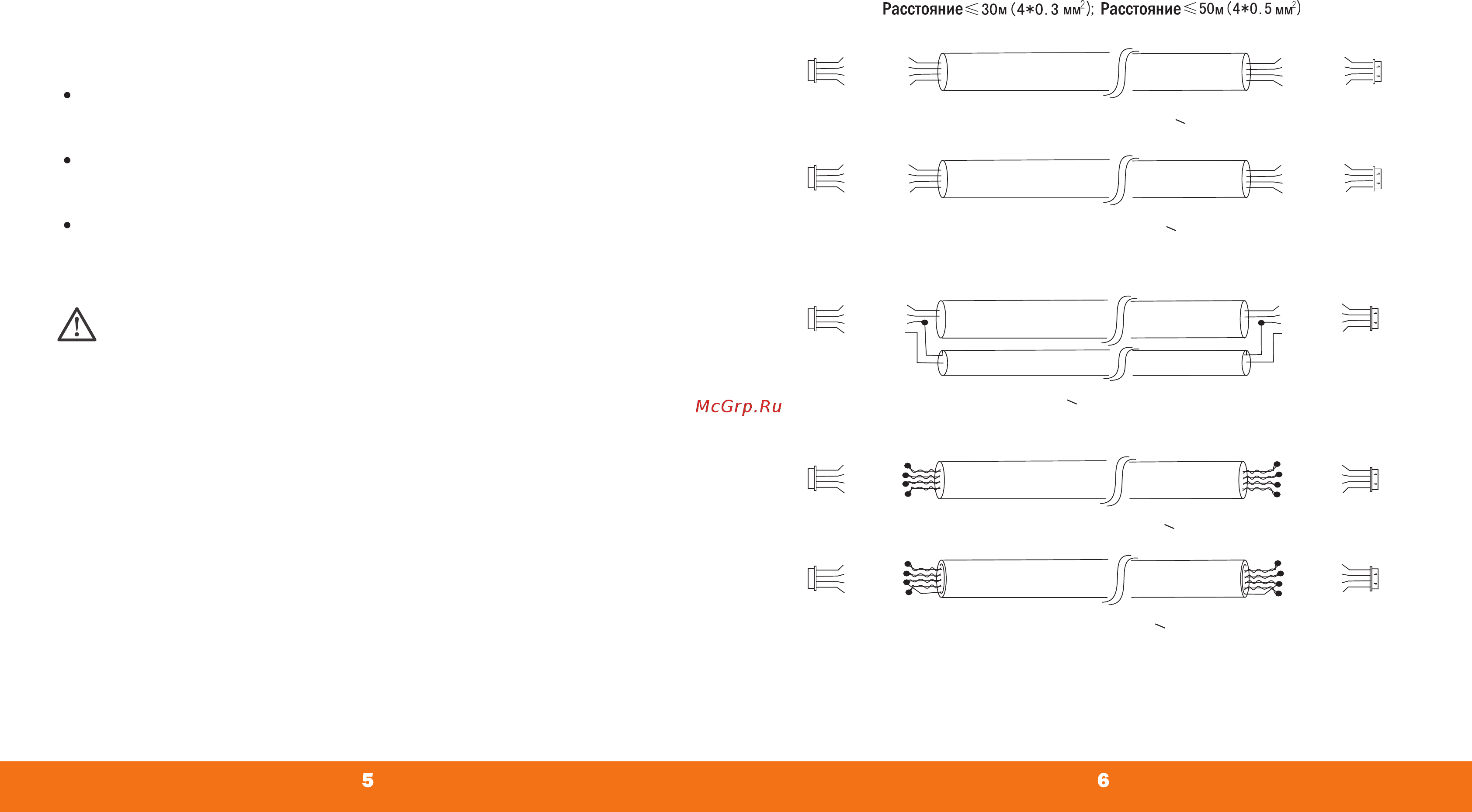

Требования к линии связи:
1. Обычный режим подключения неэкранированный и экранированный
провод 4С;
2. КВК-кабель;
3. Провод САТ5, САТ6 (не рекомендуется).
2.
3.
Неэкранированый кабель (< 30м)
Экранированый кабель (< 50м)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
(< 50м)
1.
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
Неэкранированый кабель (< 30м)
Экранированый кабель (< 50м)
