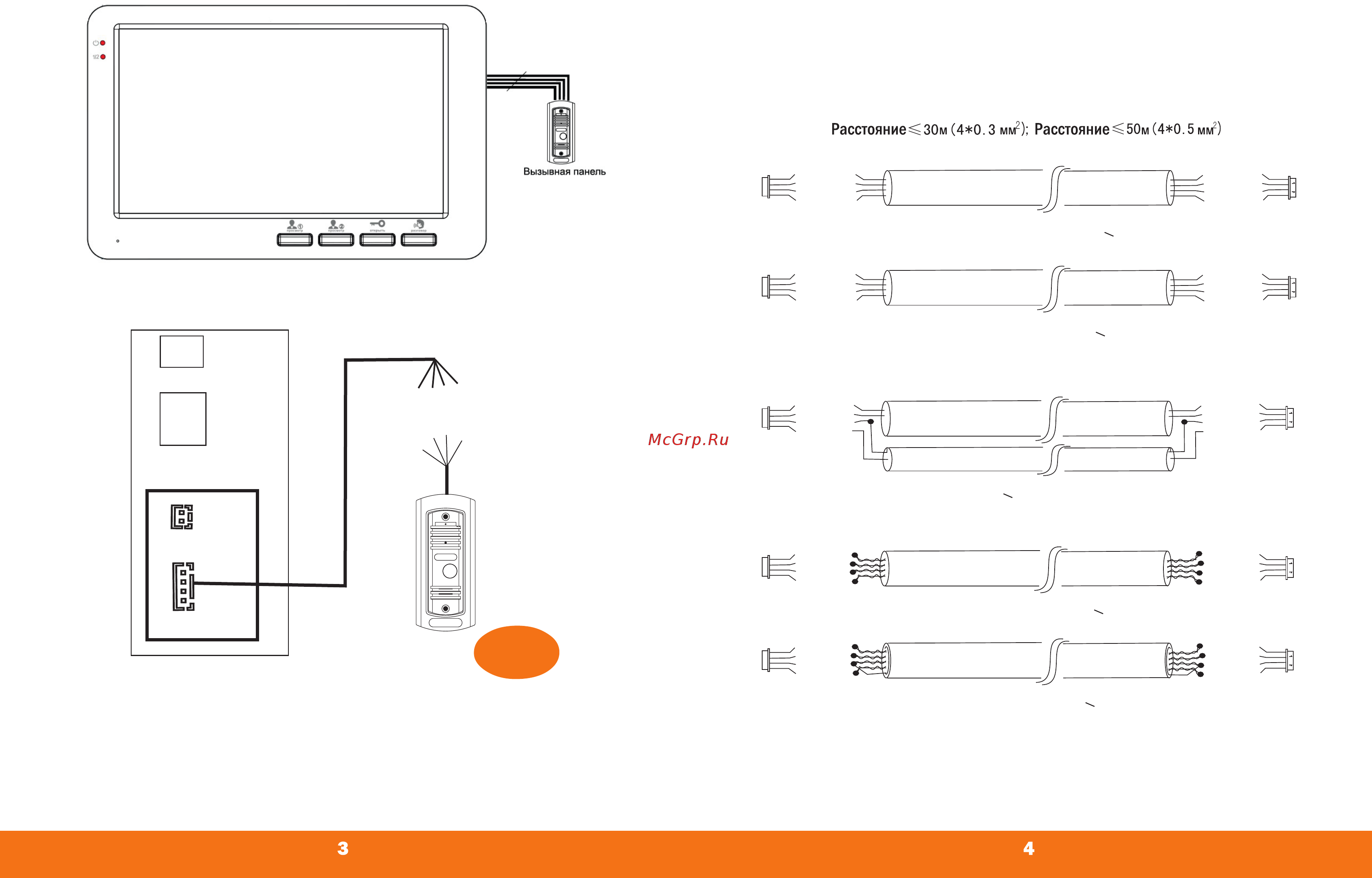

5. СХЕМА ПОДКЛЮЧЕНИЯ 6. ТРЕБОВАНИЯ К ЛИНИИ СВЯЗИ
Вызывная
панель
DC 12В
DC 12В
DC 12В
Аудио
Аудио
Общий
Общий
Общий
Видео
Видео
Вызывная
панель
Вызывная
панель
Питание
Питание
1. Обычный режим подключения неэкранированный и экранированный
провод 4С;
2. КВК-кабель;
3. Провод САТ5, САТ6 (не рекомендуется).
2.
3.
Неэкранированый кабель (< 30м)
Экранированый кабель (< 50м)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
(< 50м)
1.
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
DC12V (красн.)
Аудио (бел.)
Общий (чер.)
Видео (желт.)
Неэкранированый кабель (< 30м)
Экранированый кабель (< 50м)
Содержание
- Satvision cctv ru 1
- Svm 716 1
- Видеодомофон 1
- Руководство пользователя 1
- Инструкция безопасности 2
- Инструкция по безопасности 2
- Не гарантийные случаи 2
- Описание символов 2
- Вызывная 3
- Неэкранированый кабель 30м 3
- Обычный режим подключения неэкранированный и экранированный провод 4с 2 квк кабель 3 провод сат5 сат6 не рекомендуется 3
- Панель 3
- Схема подключения 6 требования к линии связи 3
- Экранированый кабель 50м 3
- Вызов посетителя 4
- Ждущий режим 4
- Процесс установки 4
- Руководство по использованию 4
- Установите видеодомофон как показано на рисунке не рекомендуется устанавливать в непосредственной близости от источников электромагнитного излучения воспользуйтесь услугами квалифицированного персонала для удобства использования дисплей должен находиться на уровне глаз перед установкой выключите электрическое питание установите видеодомофон на расстоянии не менее 30 см от электрических линий порядок установки показан на рисунке 4
