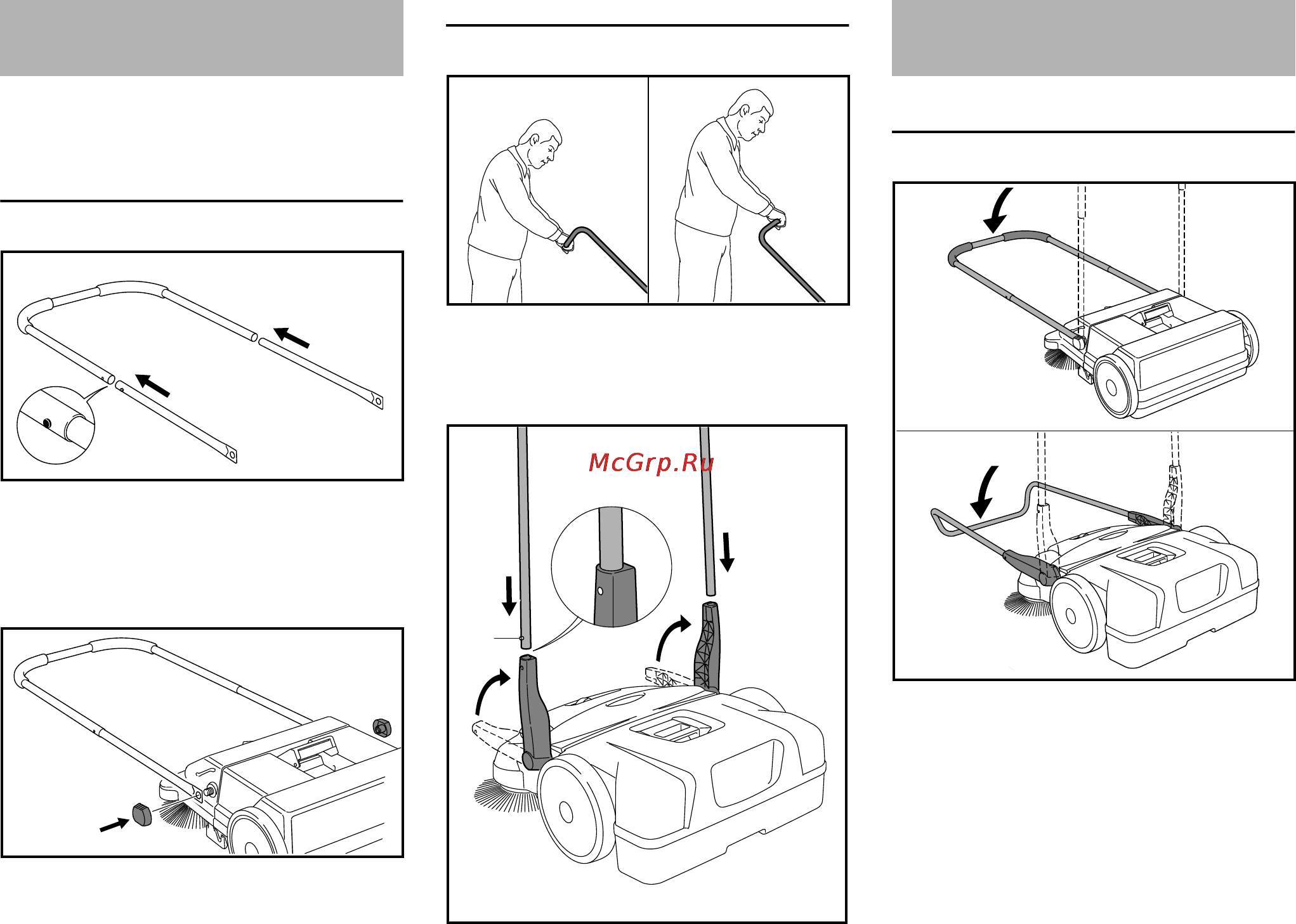

Avant la première mise en service, il faut
monter le guidon sur la machine.
KG 550
N Emboîter les tubes (1) et le
guidon (2) – les ressorts
d'encliquetage (3) doivent
s'encliqueter.
N Fixer le guidon sur la balayeuse
avec les écrous autobloquants (4).
KG 770
Suivant la taille de l'utilisateur, le guidon
peut être monté dans 2 positions
différentes.
N Placer le suppoprt (1) à la verticale
vers le haut ;
N glisser le guidon (2) simultanément
dans les deux supports (1) – les
ressorts d'encliquetage doivent
s'encliqueter.
Portage de la machine
N Rabattre le guidon (1) vers l'avant ;
N saisir la machine par la poignée (2)
et la mettre à la verticale ;
Assemblage
3
1
1
9932BA002 KN
2
4
9932BA003 KN
4
9933BA002 KN
9932BA004 KN
1
2
3
1
2
3
Transport de l'appareil
1
1
KG 770
9932BA005 KN
2
2
KG 550
