Chapter 2 The Unit Parts

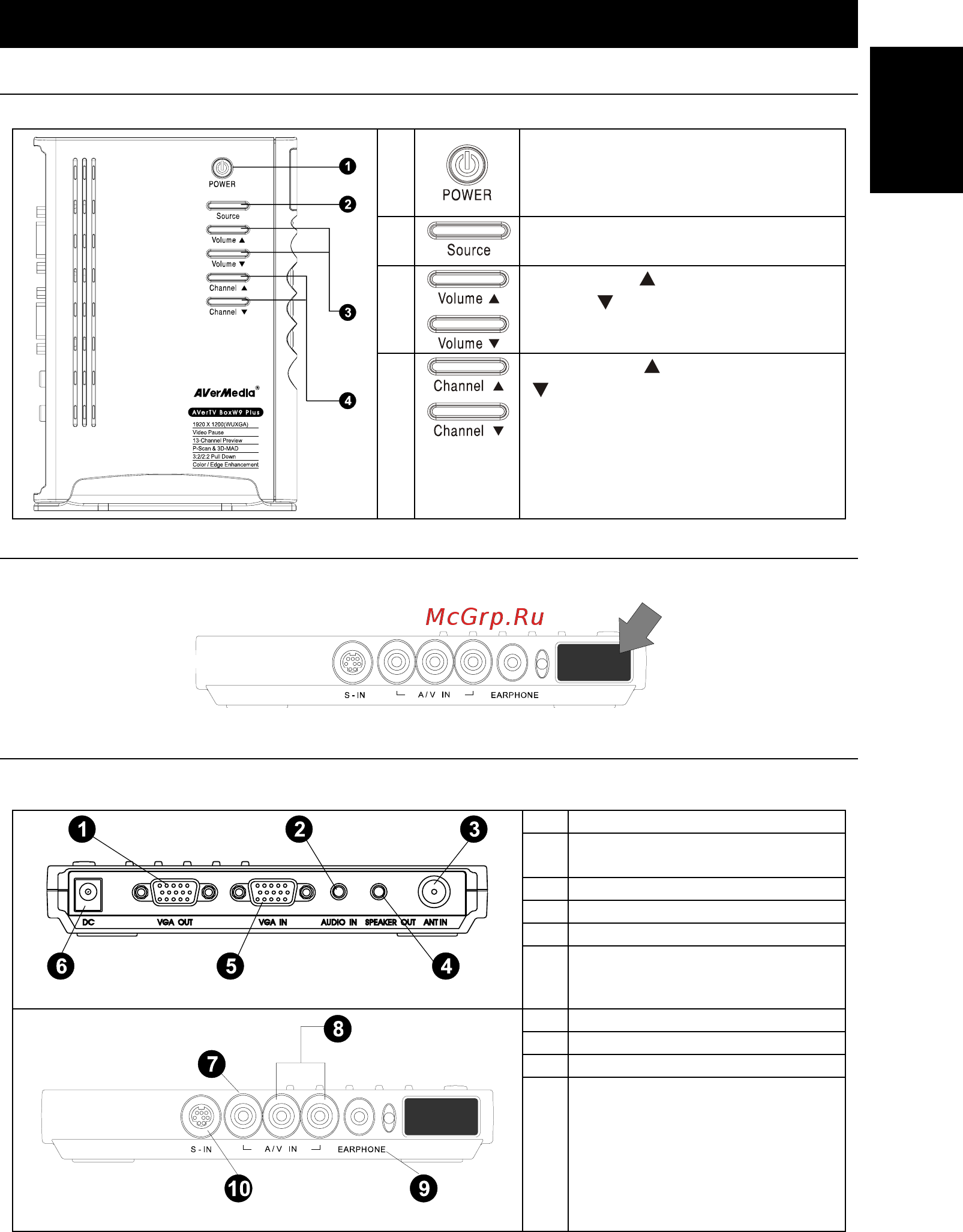

2.1 Touch Button Control Panel
The Touch Button Panel found on the top side of the unit provides quick access to commonly used functions.
1
Turn the unit on /off.
2 Press this button to toggle between
TV/Video and PC display.
3 Press Volume to increase and
Vo l u m e to decrease the volume level.
4 Press Channel to go up and Channel
to go down to the next active TV
channel.
2.2 Infrared Sensor
When using the remote control, aim it at the Infrared Sensor which is located at the front panel of the unit.
2.3 Connection Ports
The port connectors allow connection of your TV antenna, PC, VGA monitor or LCD projector, speakers, video, or
s-video source etc.
1 VGA OUTPUT to MONITOR
2 AUDIO INPUT from PC’s
SOUND CARD
3 TV Antenna (75Ω)
4 Speaker Connection
5 VGA INPUT from PC
Back Panel
6 POWER ADAPTER
7 COMPOSITE VIDEO INPUT
8 Left & Right AUDIO INPUT
9 EARPHONE JACK
Front Panel
10 S-VIDEO/COMPONENT VIDEO
INPUT
The Installation and Setup section provides more information on cable connections.
