TS 410, TS 420
pyccкий
39

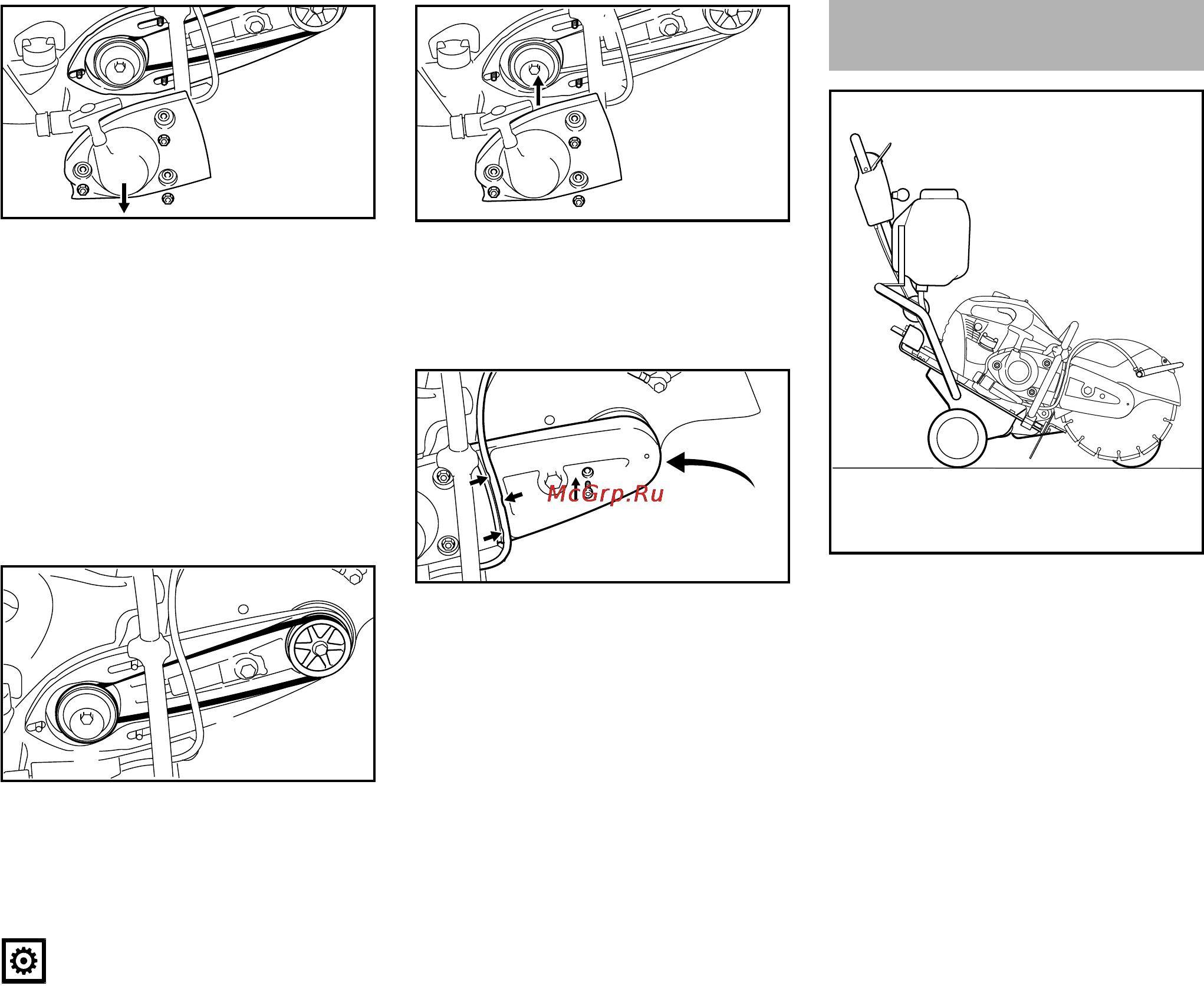

N Вывинтите гайки (1).
N Снимите крышку пускового
устройства (5).
N "Соединительную деталь с
защитой" (6) не снимайте, –
придерживайте рукой
установочный винт, – пока не
будет снова монтирована крышка
пускового устройства.
N Выньте дефектный клиновой
ремень.
N Новый клиновой ремень (7)
наложите осторожно на ременной
шкив (8) на приводном
механизме и на передний
ременной шкив (9).
УКАЗАНИЕ
Клиновой ремень должен легко
перемещаться.
N Крышку пускового устройства (5)
наложите на установочные
винты (10).
N Затяните от руки гайки (1).
N Надвиньте защитный кожух
клинового ремня (4).
N Ввинтите винт (3) и затяните до
отказа.
N Вложите в направляющую
защитного кожуха клинового
ремня (стрелка) водопроводный
шланг от запорного крана в
направлении защитного
приспособления, – избегайте
небольшие радиусы.
Далее см. "Натяжение клинового
ремня".
Абразивно-отрезное устройство
может монтироваться на
направляющей тележке STIHL FW 20
(специальные принадлежности) всего
лишь в несколько приемов.
Направляющая тележка упрощает
– ремонт повреждений дорожного
полотна,
– нанесение маркировки на
дорожном полотне,
– разрезание стыков.
6
370BA062 KN
1
5
1
1
7
8
370BA063 KN
9
10
1
10
10
370BA064 KN
1
5
1
4
3
370BA065 KN
Направляющая тележка
1307BA027 KN
