Инструкция по монтажу
3
FDYP125~250B8V1 + FDQ125~250B8V3B
Кондиционеры типа «сплит-система»
4PW40429-1
3. Установка монтажных болтов (См. «Пример установки
блока» на странице 3).
Для подвески блока применяются болты диаметром М10.
Если необходимо надежно закрепить внутренний блок
слабом потолке), устанавливаются анкерные элементы.
Если необходимо укрепить новый потолок, применяются
утопленные вставки, анкеры и другие крепежные эле-
менты, покупаемые на местном рынке.

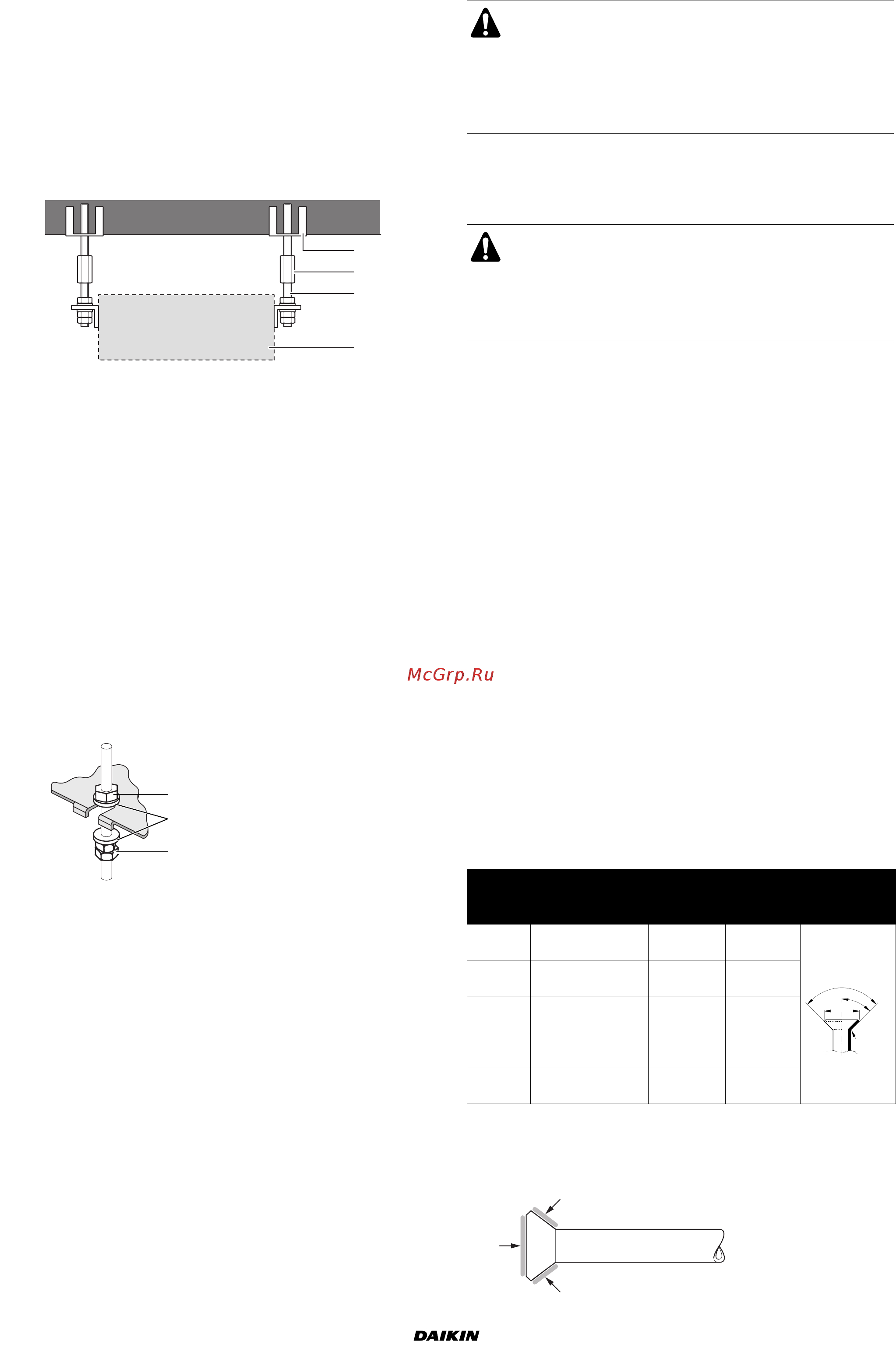

Пример установки блока
Монтаж внутреннего блока
Перед установкой дополнительных конструкций и деталей
ознакомьтесь с прилагаемыми к ним инструкциями. Бывают
ситуации, когда такие конструкции удобнее смонтировать перед
установкой внутреннего блока.
1. Сначала произведите временную установку внутреннего
блока.
Наденьте подвесную скобу на монтажный болт. Убедитесь,
что она надежно закреплена сверху и снизу с помощью
гаек с шайбами.
2. Не допускайте наклона блока.
(Если блок будет установлен с наклоном против направле-
ния потока конденсата, из дренажного поддона будет
капать вода).
С помощью уровня (1) или заполненной водой виниловой
трубки (2) проверьте, чтобы все четыре угла блока были
расположены в горизонтальной плоскости (см. рисунок 3).
3. Затяните верхнюю гайку.
4. В целях предотвращения скопления пыли на теплообмен-
нике устанавливается воздушный фильтр. Фильтрация
воздуха позволяет продлить срок службы блока.
5. Соедините патрубок входа воздуха с магистралью подвода
воздуха, а патрубок выпуска воздуха — с магистралью
отвода воздуха. Во избежание излишнего шума и вибрации
все соединения между магистральными трубопроводами и
патрубками системы кондиционирования воздуха должны
быть гибкими.
Рекомендации по монтажу труб
хладагента
Подключение трубопроводов к наружному блоку описано в при-
лагаемой к нему инструкции по монтажу.
При прокладке трубопроводов необходимо учитывать
следующее:
Наружный блок заправляется хладагентом.
При резке и развальцовке труб применяются материалы,
совместимые с хладагентом R407С.
Жидкостной трубопровод должен соединяться с блоком
кондиционирования воздуха через соединения с накидной
гайкой. Газовый трубопровод должен быть приварен непо-
средственно к патрубку блока кондиционирования воздуха.
К блоку 125 и газовый, и жидкостной трубопровод
необходимо подсоединять с помощью соединений
с накидной гайкой.
Во избежание утечки хладагента для соединений с накид-
ными гайками концы труб следует развальцовывать
с особой аккуратностью.
При подсоединении медных труб к блоку и при их отсоеди-
нении используются одновременно два гаечных ключа —
обычный и динамометрический (см. рисунок 4).
Размеры мест под накидные гайки см. в таблице ниже.
Поскольку применяется хладагент R407C/R410A, перед
соединением смажьте развальцованный конец трубы
эфирным или полиэфирным маслом.
Эфирное или полиэфирное масло наносится сюда
1 Потолочная панель
2 Анкер
3 Длинная муфта или скоба
4 Монтажный болт
5 Внутренний блок
Примечание: Указанные детали приобретаются на месте
5
2
3
4
1
1
2
3
1 Приобретается на месте
2 Прокладки для
подвесных скоб
3 Затяните (две гайки)
Проследите за тем, чтобы перед отверстием для
выпуском воздуха была установлена защитная
решетка — она поможет предотвратить контакт
лопастей вентилятора с посторонними предметами и
избежать травматизма. Защита должна быть вы-
полнена в соответствии с местными и государст-
венными нормативами.
Все работы по прокладке трубопроводов (жидкого и
газообразного хладагента между конденсаторными
блоками и блоками кондиционирования воздуха)
должны производиться квалифицированным
специалистом с учетом местных и государственных
нормативов.
1 Соединение труб
2 Гаечный ключ
3 Накидная гайка
4 Динамометрический ключ
Размер развальцованного торца трубы А (мм)
Диаметр
труб
Момент затяжки R407C R410A
Форма
развальцовки
Ø6,4
14,2~17,2 N•m
(144~176 kgf•cm)
8,3~8,7 8,7~9,1
Ø9,5
32,7~39,9 N•m
(333~407 kgf•cm)
12,0~12,4 12,8~13,2
Ø12,7
49,5~60,3 N•m
(504~616 kgf•cm)
15,4~15,8 16,2~16,6
Ø15,9
61,8~75,4 N•m
(630~770 kgf•cm)
18,6~19,0 19,3~19,7
Ø19,1
97,2~118,6 N•m
(990~1210 kgf•cm)
22,9~23,3
R0.4~0.8
45°
±2
90°
±2
A
