Gigalink GL-UPS-LI02/4*9a [16/40] Экран лицевой панели
![Gigalink GL-UPS-LI02/4*9a [16/40] Экран лицевой панели](/views2/1766673/page16/bg10.png)
16
H
Y
P
E
R
info@giga-link.ru
(
9
)
6
Производитель оставляет за собой право изменять внешний вид и характеристики товара, не снижая его потребительских свойств

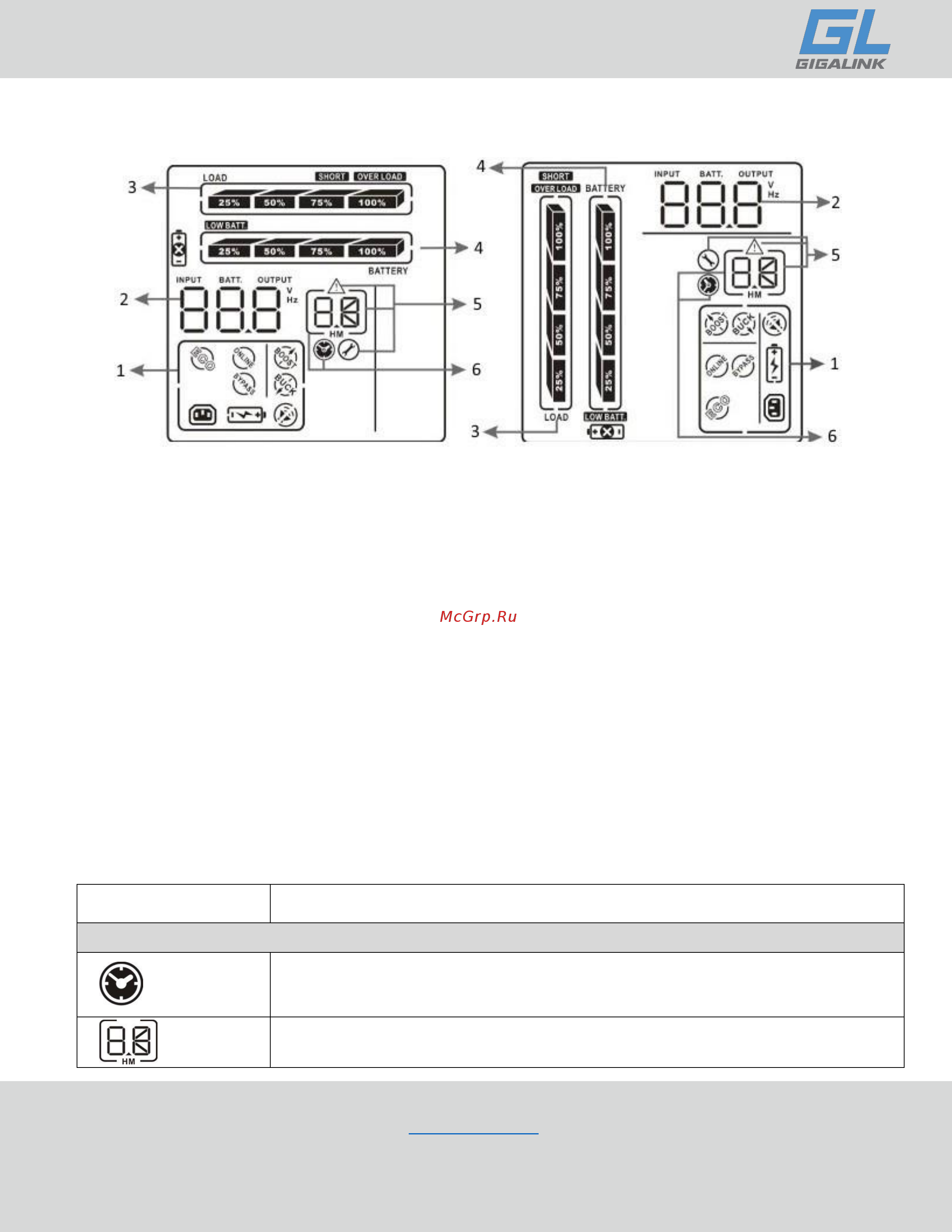

3.2. Экран лицевой панели
Экран дисплея в положении «Rack» Экран дисплея в положении «Tower»
1 – Состояние и режим работы ИБП;
2 – Информация о входном, выходном и
батарейном напряжении;
3 – Информация о величине нагрузки;
4 – Информация о состоянии аккумуляторных батарей;
5 – Предупреждающая информация, информация об
ошибках/Информация для установки параметров;
6 – Информация о времени автономной работы.
3.3 Описание экрана лицевой панели
Значок экрана
Описание
Информация о времени автономной работы
Отображение времени автономной работы в виде круговой
диаграммы
Отображение времени автономной работы в числовом виде (час,
мин.)
