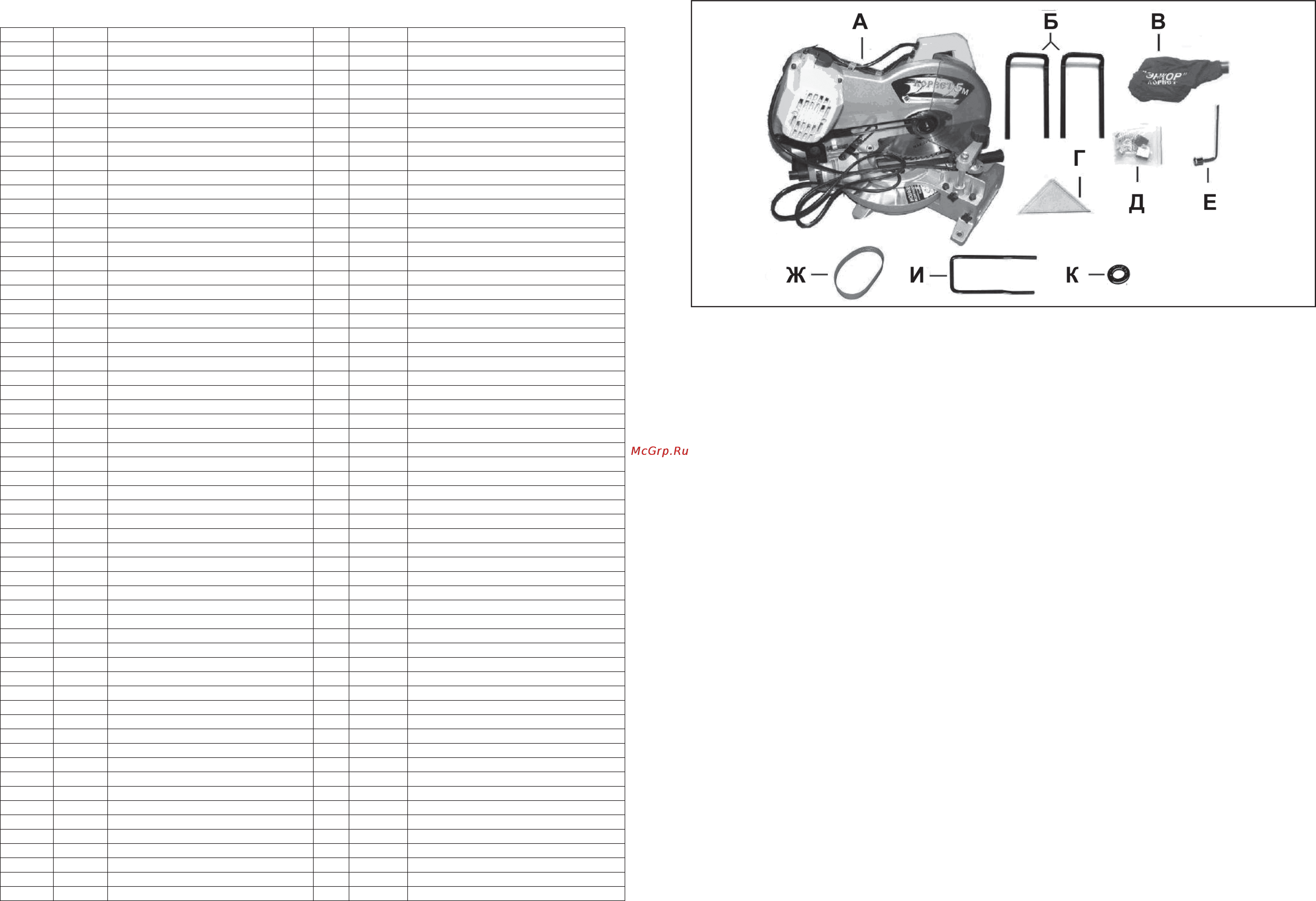

ДЕТАЛИ СБОРКИ «КОРВЕТ 5М»

*- позиция по схеме сборки

№* Код Наименование детали №* Код Наименование детали

1 118006 Опора выдвижная 61 134049 Зажим шнура

2 133989 Болт 62 134050 Винт

3 133990 Станина 63 134051 Гайка

5 133992 Заклёпка 64 134052 Болт

6 133993 Болт-барашек 65 134053 Болт

7 118011 Стальная пластина 66 134054 Зажим

8 133995 Винт 67 134055 Шайба

9 133996 Шайба пружинная 68 134056 Статор

10 133997 Шайба 69 134057 Болт

11 133998 Болт-барашек 70 118186 Щетка

12 133999 Штифт струбцины 71 134059 Ротор

13 134000 Винт 72 118194 Подшипник 6200

14 134001 Крышка фиксирующая 73 134061 Винт

15 134002 Шайба 74 118188 Корпус двигателя

16 134003 Кронштейн 75 118183 Крышка кожуха мотора

17 134004 Ручка кронштейна 76 134064 Винт

11-17 118069 Струбцина

вертикальная 77 118226 Кулиса

18 118041 Упор фронтальный 78 134066 Шайба

19 134007 Указатель 79 118175 Втулка

20 134008 Шайба 80 134068 Винт

21 134009 Винт 81 134069 Втулка

22 121722 Консоль пилы 82 134070 Винт

23 134011 Шкала 83 121779 Кожух защитный (шпинделя)

24 134012 Шайба 84 134072 Гайка

25 118025 Винт контрящий 85 134073 Винт

26 134014 Ручка фиксации 86 121781 Пружина

27 118030 Вставка 87 118177 Кожух защитный

28 121788 Пружина 88 118173 Пластина

29 118042 Винт специальный 89 134077 Винт

30 134018 Болт 90 134078 Гайка

31 134019 Гайка 91 134079 Скоба

32 118015 Ручка 92 121725 Ось консоли

33 118014 Пружина стальная 93 118223 Полуручка правая

34 118016 Стол 94 134082 Болт

35 134023 Винт 95 118218 Полуручка левая

36 118020

Накладка прорези 96 134084 Кронштейн рукоятки

37 134025 Шайба 97 134085 Винт

38 134026 Контргайка 98 134086 Винт

39 121756 Пружина 99 118221 Выключатель

40 134028 Пылеуловитель 100 134088 Колодка

41 134029 Мешок пылевой 101 134089 Вставка

42 134030 Ключ 102 134090 Винт

43 118091 Болт шпинделя 103 134091 Шнур питания

44 118202 Фланец внешний 104 134092 Винт

45 134033 Диск 105 134093 Опора дополнительная

46 134034 Кольцо переходное 106 134094 Штифт

47 118203 Фланец внутренний 107 134095 Наклейка

48 118204 Кольцо упорное 108 134096 Угольник

49 118075 Подшипник 6203 109 118213 Кожух приводного ремня

50 118205 Шпиндель 110 134098 Наклейка

51 118206 Шпонка 111 118185 Щеткодержатель

52 118082 Подшипник 6202 112 134100 Винт

53 118209 Шкив 113 134101 Наклейка

54 134042 Ось стопора 114 134102 Шайба стопорная

55 134043 Пружина 115 134103 Шайба

56 25600 Ремень приводной 116 134104 Болт

57 118029 Кольцо резиновое 117 134105 Наклейка

58 118044 Пружина 118 134106 Наклейка

59 118028 Штифт стопорный 119 134107 Винт

60 121769 Кожух - корпус 120 134108 Ограничитель

4.1.3. Выработайте в себе привычку: прежде чем вклю-

чать пилу, убедитесь в том, что все используемые при

настройке инструменты удалены с рабочего стола.

4.1.4. Место проведения работ пилой должно быть

ограждено. Содержите рабочее место в чистоте, не до-

пускайте загромождения посторонними предметами.

Не допускайте использование пилы в помещениях со

скользким полом, например, засыпанном опилками или

натертом воском.

4.1.5. Запрещается работа пилы в помещениях с отно-

сительной влажностью воздуха более 80%. Позаботь-

тесь о хорошем освещении рабочего места и свободе

передвижения вокруг пилы.

4.1.6. Дети и посторонние лица должны находиться на

безопасном расстоянии от рабочего места. Запирайте

рабочее помещение на замок.

4.1.7. Не перегружайте пилу. Ваша работа будет выпол-

нена лучше и закончится быстрее, если вы будете вы-

полнять её так, чтобы пила не перегружалась.

4.1.8. Используйте только соответствующий режущий

инструмент.

4.1.9. Одевайтесь правильно. При работе с пилой не на-

девайте излишне свободную одежду, перчатки, галсту-

ки, украшения. Они могут попасть в подвижные детали

пилы. Всегда работайте в нескользящей обуви и уби-

райте назад длинные волосы.

4.1.10. Всегда работайте в защитных очках: обычные

очки таковыми не являются, поскольку не противосто-

ят ударам; работайте с применением наушников для

уменьшения воздействия шума. При длительной работе

рекомендуется использовать виброзащитные рукави-

цы.

4.1.11. При отсутствии на рабочем месте эффективных

систем пылеудаления рекомендуется использовать ин-

дивидуальные средства защиты дыхательных путей (ре-

спиратор), поскольку древесная пыль некоторых пород

дерева может вызывать аллергические осложнения.

4.1.12. Надёжно закрепляйте обрабатываемую заготов-

ку. Для закрепления заготовки используйте струбцину.

Это надёжнее, чем удерживать заготовку руками, и, кро-

ме того, освобождает обе руки для работы на пиле.

4.1.13. Контролируйте исправность деталей пилы, пра-

вильность регулировки подвижных деталей, соединений

подвижных деталей, правильность установок под плани-

руемые операции. Любая неисправная деталь должна

немедленно ремонтироваться или заменяться.

4.1.14. Содержите пилу в чистоте, в исправном состоя-

нии, правильно ее обслуживайте.

4.1.15. Перед началом любых работ по настройке или

техническому обслуживанию пилы отсоедините вилку

шнура питания пилы от розетки электросети.

4.1.16. Используйте только рекомендованные комплек-

тующие. Соблюдайте указания, прилагаемые к комплек-

тующим. Применение несоответствующих комплектую-

щих может стать причиной несчастного случая.

4.1.17. Не оставляйте пилу без присмотра. Прежде чем

покинуть рабочее место, выключите пилу, дождитесь

полной остановки пильного диска и отключите пилу от

сети.

4.2. Дополнительные указания по обеспечению без-

опасности

ОСТОРОЖНО: Начинайте работу с пилой только по-

сле того, как полностью соберёте и проверите её в

соответствие с указаниями данного руководства по

эксплуатации.

4.2.1. Перед первым включением пилы обратите внима-

ние на:

- правильность сборки и надежность установки пилы,

особое внимание правильности и надёжности закрепле-

ния пильного диска;

- исправность и подвижность защитных кожухов;

- кнопку блокировки шпинделя (32) - должна быть отпу-

щена (в верхнем положении), Рис.5;

- ручку фиксации угла наклона пилы (19), ручку фикса-

ции поворотного стола (12), Рис.1, (должны быть затя-

нуты).

ВНИМАНИЕ! Прочтите надписи с предупреждаю-

щими указаниями на наклейках, расположенных на

пиле. Держите руки вне области вращения пильно-

го диска. Никогда не пилите заготовку, удерживая её

руками без фиксации вертикальным зажимом. Для

исключения возможности поражения электрическим

током не подвергайте пилу воздействию повышен-

ной влажности.

4.2.2. Перед работой проверьте пильный диск на на-

личие на нем трещин или повреждений. Пильный диск
