с трещинами или другими повреждениями следует не-

медленно заменить.

4.2.3. Не используйте пилу вблизи легковоспламеняю-

щихся жидкостей или газов.

4.2.4. Используйте фланцы, предназначенные для этой

пилы.

4.2.5. Будьте осторожны: не повредите вал, фланцы

(прежде всего их монтажные поверхности), болты. По-

вреждение этих деталей может привести к разрушению

пильного диска.

4.2.6. Убедитесь в

том, что поворотное основание пра-

вильно заблокировано и не перемещается во время ра-

боты, а также, что пила надежно зафиксирована под не-

обходимым углом наклона.

4.2.7. Перед началом работы уберите с поверхности

стола стружку, лишние заготовки, обрезки и т.д.

4.2.8. Проверьте и убедитесь в отсутствии гвоздей в за-

готовке.

4.2.9. Перед включением убедитесь, что фиксатор пиль-

ного диска отпущен.

4.2.10. Обратите внимание на то, чтобы пильный диск не

касался поворотного основания в нижнем положении.

4.2.11. Крепко удерживайте ручку пилы. Помните, что в

момент включения и остановки пила может самопроиз-

вольно перемещаться вниз или вверх.

4.2.12. Обрабатываемую заготовку постоянно прижи-

майте к упору или поверхности рабочего стола, чтобы

она не могла качаться или вращаться. Под заготовкой

не должны скапливаться опилки.

Позаботьтесь о том, чтобы после пиления заготовка не

могла произвольно сдвинуться с места (например, за

счёт того, что она не всей плоскостью прилегает к по-

верхности стола), а также о том, чтобы обрезки сразу же

удалялись от пильного диска. В противном случае об-

резки могут быть захвачены пильным диском и с силой

выброшены в сторону оператора. Не пилите одновре-

менно несколько заготовок.

4.2.13. Будьте особенно внимательны при пилении

больших, очень маленьких или неудобных заготовок.

Используйте дополнительные опорные поверхности

(удлинители стола) при пилении длинных заготовок, т.

к. отпиленная часть заготовки по завершению пиления

может опрокинуться с рабочего стола.

Не пилите этой пилой заготовки, которые настолько

малы, что вы не можете их надежно удержать.

При пилении профилированных заготовок примите

меры, чтобы заготовка не могла соскользнуть и закли-

нить пильный диск. Профилированная заготовка долж-

на укладываться на рабочий стол своей плоской поверх-

ностью.

4.2.14. Не прикасайтесь к пильному диску пилы во вре-

мя работы пилы.

4.2.15. Перед включением убедитесь, что пильный диск

не касается поверхности заготовки.

4.2.16. Перед пилением заготовки запустите пилу на хо-

лостом ходу и проверьте пильный диск на возможное

биение. Причиной биения может быть неправильный

монтаж или плохая балансировка пильного диска.

4.2.17. Перед пилением подождите, пока пильный диск

достигнет максимальной скорости вращения.

4.2.18. Если вам что-то показалось ненормальным в ра-

боте пилы, немедленно прекратите её эксплуатацию.

4.2.19. Перед работой по обслуживанию или перед на-

стройкой пилы всегда отключайте вилку из розетки и

ждите остановки пильного диска.

4.2.20. Всегда будьте

внимательны, особенно при вы-

полнении повторяющихся, монотонных действий. Не

успокаивайтесь ошибочным чувством безопасности.

4.2.21. Используйте пильные диски, рекомендован-

ные ООО «ЭНКОР-Инструмент-Воронеж». (См. Раз-

дел 16).

Не применяйте пильные диски без знака соответ-

ствия требованиям стандарта, никогда не устанав-

ливайте абразивные круги или иные, не соответ-

ствующие назначению пилы, съемные режущие

инструменты - это может стать причиной тяжелой

травмы.

4.2.22. Не допускайте неправильную эксплуатацию шну-

ра. Не тяните за шнур при отсоединении вилки от ро-

зетки. Оберегайте шнур от нагревания, масла, воды и

острых кромок.

4.2.23. Не используйте пилу для пиления других мате-

риалов, кроме дерева или ему подобных.

4.2.24. При подготовке к работе подсоедините к пиле пы-

лесборник или подключите пылесос.

ПРЕДУПРЕЖДЕНИЕ: Пыль, образующаяся от некото-

рых материалов, может быть опасной для здоровья.

Всегда работайте в хорошо вентилируемом помеще-

нии с использованием соответствующих средств за-

щиты и удаления пыли. Используйте пылесборники

там, где возможно.

4.2.25. При пилении материала необходимо помнить

о максимальных пильных возможностях пилы (см.

табл.2).

4.2.26. После запуска пилы, прежде чем произвести

первое пиление, дайте ей поработать некоторое время

на холостом ходу. Если в это время вы услышите по-

сторонний шум или почувствуете сильную вибрацию,

выключите пилу, отсоедините вилку шнура питания от

розетки электрической сети и установите причину этого

явления. Не включайте пилу до выявления и устранения

причины неисправности.

Избегайте неудобных положений рук, т. к. при вне-

запном соскальзывании одна или обе руки могут

оказаться рядом с пильным диском.

При работе необходимо следить за тем, чтобы обороты

пильного диска не падали более чем на 15-20%, чтобы

двигатель не перегружался и пильный диск в пропиле

«не заедал».

После окончания пиления, удерживая пилу в нижнем по-

ложении, выключите пилу, дождитесь полной остановки

пильного диска и затем поднимите. Эти условия будут

гарантировать вам высокую чистоту пиления и долгий

срок службы пилы.

5. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИЛЫ

К ИСТОЧНИКУ ПИТАНИЯ

5.1. Электрические соединения. Требования к шнуру

питания

5.1.1. Пила подключается к сети с напряжением 220 В

частотой 50 Гц. В соответствии с ГОСТом пила имеет

двойную изоляцию.

5.1.2. Для защиты электропроводки от перегрузок на

электросчётчике необходимо применять плавкие предо-

хранители или автоматические выключатели на 10 А.

5.1.3. Запрещается переделывать вилку, если она не

входит в розетку. Квалифицированный электрик должен

установить соответствующую розетку.

5.1.4. При повреждении шнура питания его должен за-

менить изготовитель или сертифицированный сервис-

Таблица А1.

«КОРВЕТ 61» «КОРВЕТ 64» «КОРВЕТ 65» «КОРВЕТ 66» «КОРВЕТ 67»

Напряжение питания

220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц 380 В, 50 Гц 380 В, 50 Гц

Потребляемая мощность

750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт

Расход воздуха

14,2 м

/мин 42,6 м

/мин 62,3 м

/мин 70,82 м

/мин 76 м

/мин

Объём пылесборника

0,064 м

0,153 м

0,306 м

0,43 м

0,57 м

Объём фильтра

0,064 м

0,153 м

0,306 м

0,43 м

0,57 м

Код для заказа

10261 10264 10265 10266 10267

Код для заказа: 10310 Код для заказа: 10311

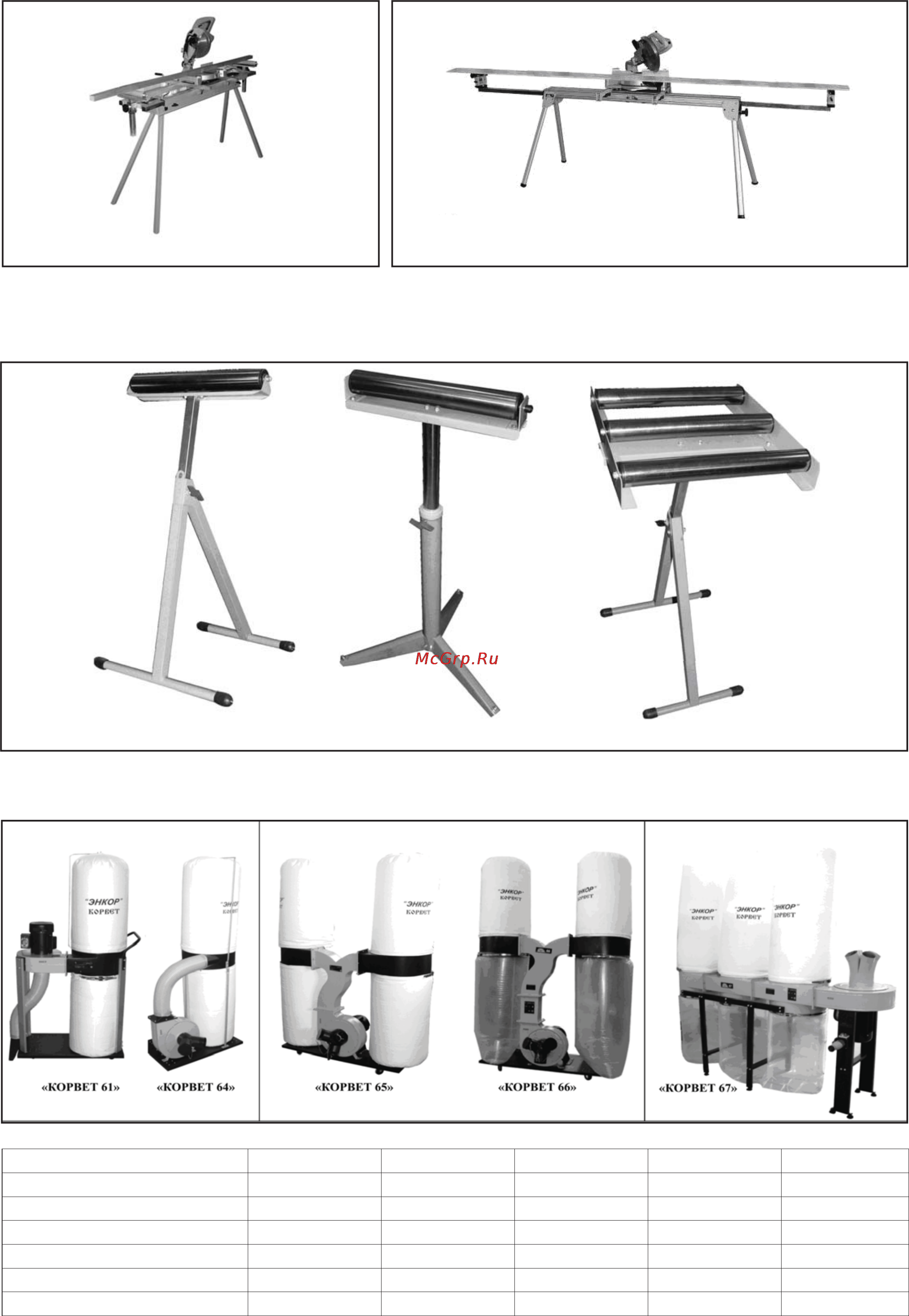

Рис. А1

Рис. А2

2. Опора роликовая

Для создания удобства при работе с пилой рекомендуем приобрести опору роликовую (Рис.А3), которая облегчит

работу с заготовками большой длины как при подаче заготовки на обработку, так и при передаче готового изделия

после обработки.

Код для заказа: 29940 Код для заказа: 29941 Код для заказа: 29942

Рис. А3

3. Пылесосы для сбора стружки и древесной пыли

Для сбора стружки и древесной пыли при работе рекомендуем использовать пылесосы «КОРВЕТ», Рис.А4, различ-

ных модификаций (см. Таблицу А1), которые обеспечат надлежащие условия работы и сохранят ваше здоровье.

Рис. А4
