19. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Главным в получении оптимальных результатов при использовании пилы является правильная регулировка и ба-

лансировка. Если вам кажется, что пила пилит неточно, проверьте все регулировки и установки. Обратите внимание

также на то, что если вы меняете одну регулировку, она часто оказывает влияние на другие регулировки.

Лучше

всего проверить все регулировки во время устранения неисправности

Неисправность Возможная причина Действия по устранению

1. Двигатель не

запускается

1. Нет напряжения в сети питания 1. Проверьте наличие напряжения в сети

2. Неисправен выключатель 2. Проверьте выключатель

3. Статор или якорь сгорели

3. Обратитесь в специализированную

мастерскую для ремонта.

4. Питание не поступает, так как сетевой

выключатель разомкнут

4. Установите предохранитель или

контрольный выключатель

2. Двигатель не

развивает полную

скорость и

не работает

на полную мощность

1. Низкое напряжение 1. Проверьте напряжение в сети

2. Перегрузка по сети 2. Проверьте напряжение в сети

3. Сгорела обмотка или обрыв в обмотке

3. Обратитесь в специализированную

мастерскую для ремонта.

4. Слишком длинный удлинительный шнур

4. Замените шнур на более короткий,

убедитесь, что он отвечает требованиям

п.5.2.4.

3. Двигатель

перегревается,

останавливается,

размыкает прерыватели

предохранителей

1. Двигатель перегружен 1. Опускайте пильный диск медленнее

2. Обмотки сгорели или обрыв в обмотке

2. Обратитесь в специализированную

мастерскую для ремонта

3. Предохранители или прерыватели имеют

недостаточную мощность

3. Установите предохранители или

прерыватели соответствующей мощности

4. Повышенная

вибрация, люфт

пильного диска

Пильный диск разбалансирован (часть 1.

напаек сколоты)

1. Снимите пильный диск и замените на

другой

2. Пильный

диск изношен

2. Снимите пильный диск и замените на

другой

3. Пильный диск плохо закреплён

3. Затяните фланцевый болт после

установки пильного диска

4. Прочие причины

4. Проверьте пилу в специализированной

мастерской

5. Пильный диск

соприкасается с

поворотным столом

1. Неправильная установка пильного диска 1. См. раздел “Регулировка”

2. Прочие причины

2. Проверьте пилу в специализированной

мастерской

6. Поворотный стол

вращается

с трудом

1. Движению поворотного стола мешают

скопившиеся под ним опилки

1. Удалите опилки пылесосом. При этом,

используйте защитные очки и защитную

маску

7. Пильный диск

заклинивает в пропиле,

подгорели стенки

пропила

1. Неправильная эксплуатация 1. См. раздел “Основные операции”

2. Пильный диск затуплен 2. Заточите или замените пильный диск

3. Пильный диск не соответствует выполняемой

работе

3. Используйте

пильный диск,

соответствующий выполняемой работе

(форма и число зубьев и т.д.)

ПРИЛОЖЕНИЕ А.

«РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ И УСТРОЙСТВА»

1. Использование опорного стола «КОРВЕТ 310 « (Рис. А1) или «КОРВЕТ 311», (Рис. А2)

Стол опорный предназначен для поддержки длинных заготовок при их обработке. Обеспечивается крепление и

жесткая опора для переносного настольного инструмента: торцово-усовочных пил, ленточных пил, дисковых пил,

ленточно-шлифовальных машин, рейсмусовых машин и т.п. Пустотелые рейки могут выдвигаться на определен-

ное расстояние. Две регулируемые опоры точно устанавливаются по высоте с рабочим столом пилы. При сборке

конструкции требуется минимум времени и не требуется никаких инструментов; все соединения затягиваются без

ключей. При транспортировке и хранении в собранном состоянии опорный стол занимает минимум места.

Примечание: Крепление переносного настольного инструмента осуществляется непосредственно через от-

верстия салазок или через промежуточную плиту.

ный центр.

ПРЕДУПРЕЖДЕНИЕ: Пила предназначена для ис-

пользования только в сухом помещении. Запреща-

ется работа пилы в помещениях с относительной

влажностью воздуха более 80% и в местах попада-

ния влаги.

5.2. Требования при обращении с двигателем

ВНИМАНИЕ! Для исключения опасности поврежде-

ния двигателя, регулярно очищайте двигатель от

опилок и древесной пыли. Таким образом обеспечи-

вается беспрепятственное охлаждение двигателя.

5.2.1. Если двигатель не запускается или внезапно оста-

навливается при работе, сразу же отключите пилу. От-

соедините вилку шнура питания пилы от розетки элек-

трической сети. Проверьте пильный диск на свободное

вращение. Если пильный диск вращается свободно,

включите двигатель ещё раз. Если двигатель всё ещё

не вращается, попытайтесь по таблице возможных не-

исправностей найти и устранить возможную причину.

5.2.2. Устройство защиты или автомат защиты необхо-

димо регулярно проверять, если:

- двигатель постоянно перегружается. При частых за-

клиниваниях пильного диска в заготовке или при частых

включениях пилы двигатель может перегружаться.

- колебания напряжения сети в пределах ±10% относи-

тельно номинального значения не влияют на нормаль-

ную работу пилы. Однако, при тяжёлой нагрузке необхо-

димо, чтобы на двигатель подавалось напряжение 220

В.

5.2.3. Большинство проблем с двигателем вызвано осла-

блением или плохими контактами в разъёмах, перегруз-

кой, пониженным напряжением (возможно, вследствие

недостаточного сечения подводящих проводов). Поэто-

му всегда с помощью квалифицированного электрика

проверяйте все разъёмы, рабочее напряжение и потре-

бляемый пилой ток.

5.2.4. При большой длине и малом поперечном сечении

подводящих проводов на этих проводах происходит до-

полнительное падение напряжения, которое приводит

к проблемам с двигателем. Поэтому для нормального

функционирования этой пилы необходимо достаточное

поперечное сечение подводящих проводов. Приведён-

ные в таблице данные о длине подводящих проводов

относятся к расстоянию между распределительным

щитом, к которому подсоединена пила, и вилкой штеп-

сельного разъёма пилы. При этом, не имеет значения,

осуществляется подвод электроэнергии к пиле через

стационарные подводящие провода, через удлинитель-

ный кабель или через комбинацию стационарных и уд-

линительный кабелей.

Длина подводящих проводов Необходимое поперечное сечение медных проводов

До 15м 1,5 мм

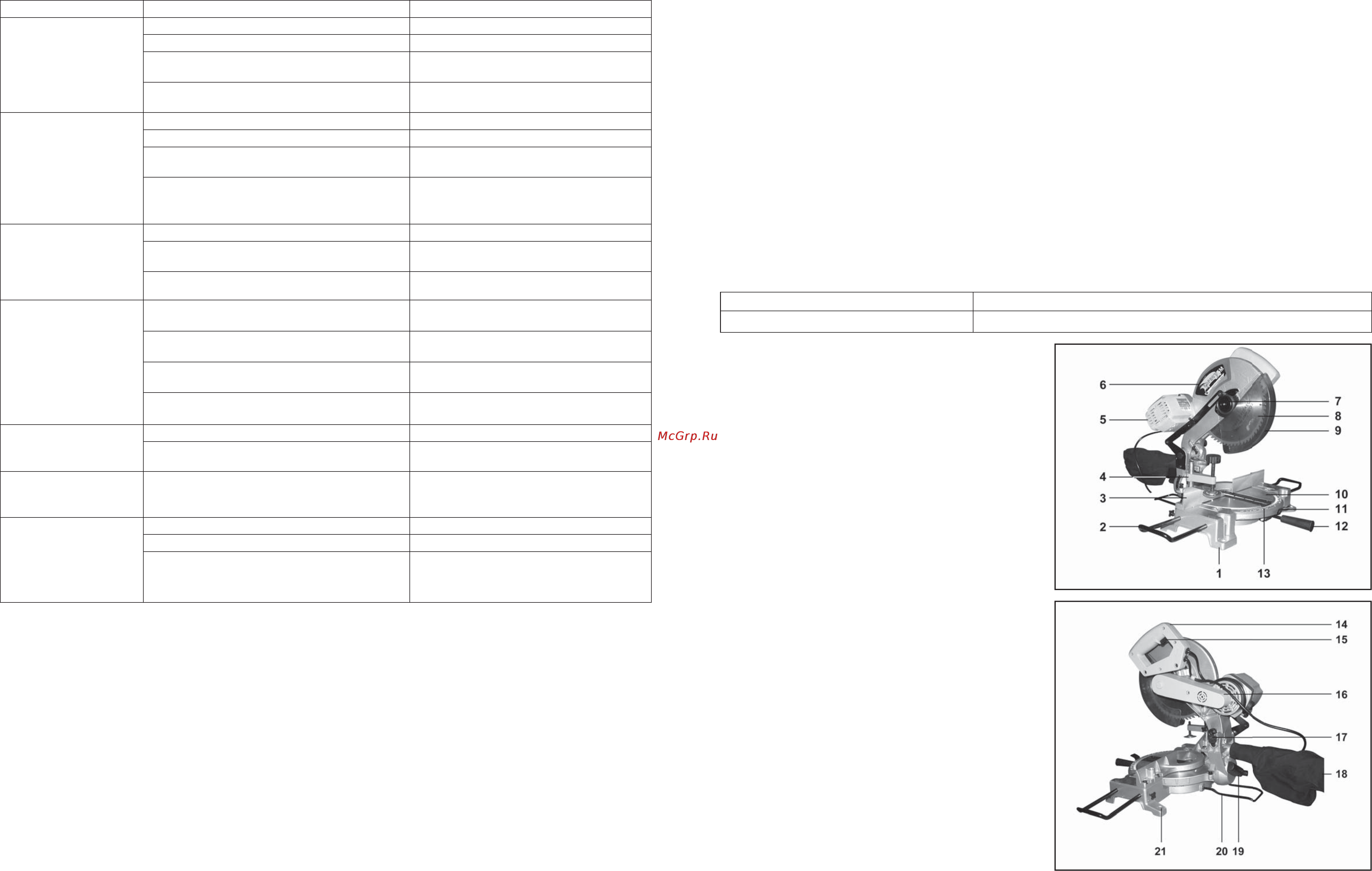

6. УСТРОЙСТВО ПИЛЫ

6.1. Пила состоит из следующих сборочных единиц и де-

талей (Рис 1а,1б):

1. Основание пилы (станина)

2. Опора выдвижная

3. Фронтальный упор

4. Вертикальная струбцина, которая может быть установ-

лена в двух различных положениях. Пила поставляется

с вертикальной струбциной, установленной в левое по-

ложение.

5. Электродвигатель

6. Верхний кожух пильного диска

7. Кожух шпинделя

8. Пильный диск

9. Защитный кожух. Защищает ваши руки от травм, ког-

да пила находится в верхнем положении. При опускании

пилы защитный кожух поднимается автоматически.

10. Поворотный стол

11. Стопор поворотного стола

12. Ручка фиксации поворотного стола

13. Шкала поворота стола

14. Рукоятка пилы. В этой рукоятке находится переклю-

чатель Вкл./Выкл. При опускании рукоятки вниз

пильный

диск приходит в соприкосновение с обрабатываемой за-

готовкой. В верхнее нерабочее положение пила возвра-

щается самостоятельно под действием пружины даже

при полном освобождении рукоятки управления.

15. Кнопка включения

16. Кожух приводного ремня

17. Штифт блокировки пилы в нижнем положении

18. Пылесборник

19. Ручка фиксации наклонного положения пилы. При на-

клонном пилении удерживает пилу в

заданном положе-

нии.

20. Задний упор

21. Отверстия для крепления пилы к верстаку

Рис. 1а

Рис. 1б
