Рóссêий 9
• Следите за тем, чтобы пóти прохождения проводêи
óдаленноãо êонтроллера, проводêи междó блоêами и
дрóãой элеêтричесêой проводêи не выходили из блоêа
в одних и тех же местах, и пространственно
разделяйте их минимóм на 50 мм, иначе
элеêтричесêий шóм (статичесêие наводêи) может
привести ê нарóшению работы или поломêе.
[ МЕРЫ ПРЕДОСТОРОЖНОСТИ ]
1. Для присоединения проводов ê êлеммной
êолодêе источниêа питания пользóйтесь
обжимными êрóãлыми выводами.
При отсóтствии таêовых следóйте óêазанным
ниже правилам элеêтричесêоãо монтажа.
•
Не присоединяйте ê одной и той же êлемме источниêа
питания провода, различающиеся по сортаментó.
(Неплотные соединения моãóт привести ê переãревó.)
• Использóйте óêазанный элеêтричесêий провод.
Надежно подсоединяйте провод ê êонтаêтномó
выводó. При êреплении провода не прилаãайте ê
немó избыточное прижимное óсилие.
2. Значения êрóтящеãо момента затяжêи винтовых
êлемм
•
Использóйте соответствóющóю отвертêó для затяжêи
винтов êлемм. Если лезвие отвертêи слишêом
маленьêое, можно повредить ãоловêó винта, и винт бóдет
невозможно соответствóющим образом заêрóтить.
• Если винтовые êлеммы затянóть слишêом сильно,
можно сломать винты.
• Обращайтесь ê Таблица 4 для справоê
относительно момента затяжêи êлеммных винтов.
Таблица 4
3. Не присоединяйте различающиеся по сортаментó
провода ê одной и той же êлемме заземления.
Неплотные соединения моãóт привести ê нарóшению
защиты.
4.
Вне блоêа, обеспечивайте óдаление проводêи цепей
передачи от проводêи источниêа питания по меньшей
мере на 50 мм. В оборóдовании, подверженном влиянию
элеêтричесêоãо (внешнеãо) шóма, моãóт возниêать сбои.
5. Элеêтричесêая проводêа óдаленноãо êонтроллера
рассматривается в “РУКОВОДСТВЕ ПО МОНТАЖУ
УДАЛЕННОГО КОНТРОЛЛЕРА”, прилаãаемом ê
óдаленномó êонтроллерó.
6. Ни в êоем слóчае не присоединяйте провода
источниêа питания ê êлеммной êолодêе
проводêи óдаленноãо êонтроллера. Ошибêа
таêоãо рода может привести ê повреждению
всей системы.
7.
Пользóйтесь тольêо óêазанным проводом и плотно
присоединяйте провода ê êонтаêтным выводам. При
присоединении проводов избеãайте приложения ê
êлеммам внешних óсилий.
Содержите проводêó в
полном порядêе и следите за тем, чтобы провода не
создавали помех дрóãомó оборóдованию, например,
препятствóя заêрытию êрышêи
блоêа óправления
.
Убедитесь, что êрышêа плотно заêрывается.
Неплотные
соединения моãóт вызвать переãрев, а в наиболее
неблаãоприятном слóчае привести ê элеêтричесêомó
óдарó или пожарó.

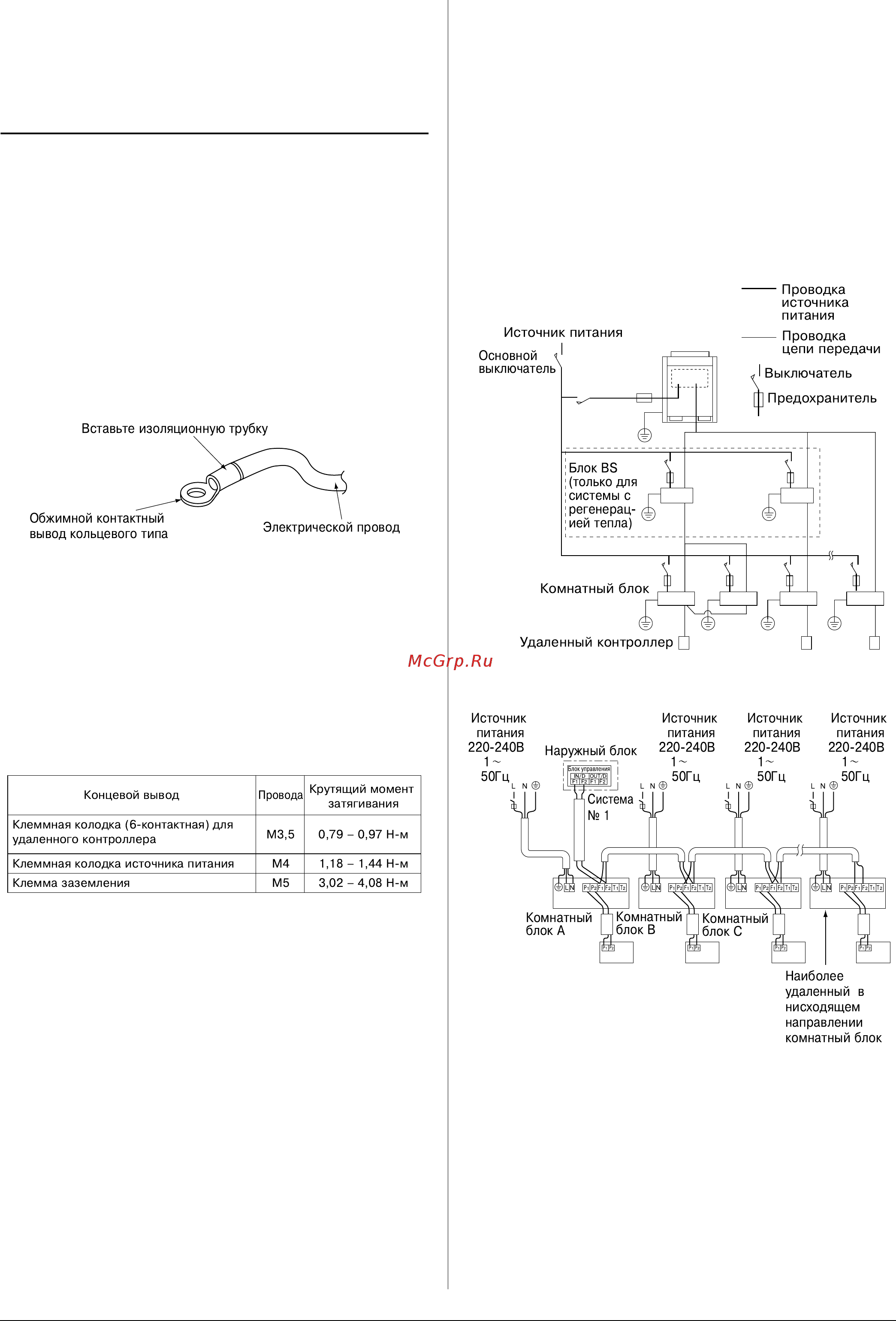

9-2 РИМЕР ЭЛЕКТРИЧЕСКОЙ ПРОВОДКИ
• Установите в элеêтричесêóю проводêó êаждоãо блоêа
выêлючатель и предохранитель, êаê поêазано на
схеме.
ПРИМЕР ПОЛНОЙ СИСТЕМЫ (3 СИСТЕМЫ)
1. При использовании 1 óдаленноãо êонтроллера
для 1 êомнатноãо блоêа (обычная работа)
