O-CU06-AUG17-3
Toutes les spécifications sont données sous réserve de modification par le fabricant sans avis préalable. Les instructions d’origine
sont rédigées en anglais. Les autres langues sont des traductions des instructions d'origine.
16

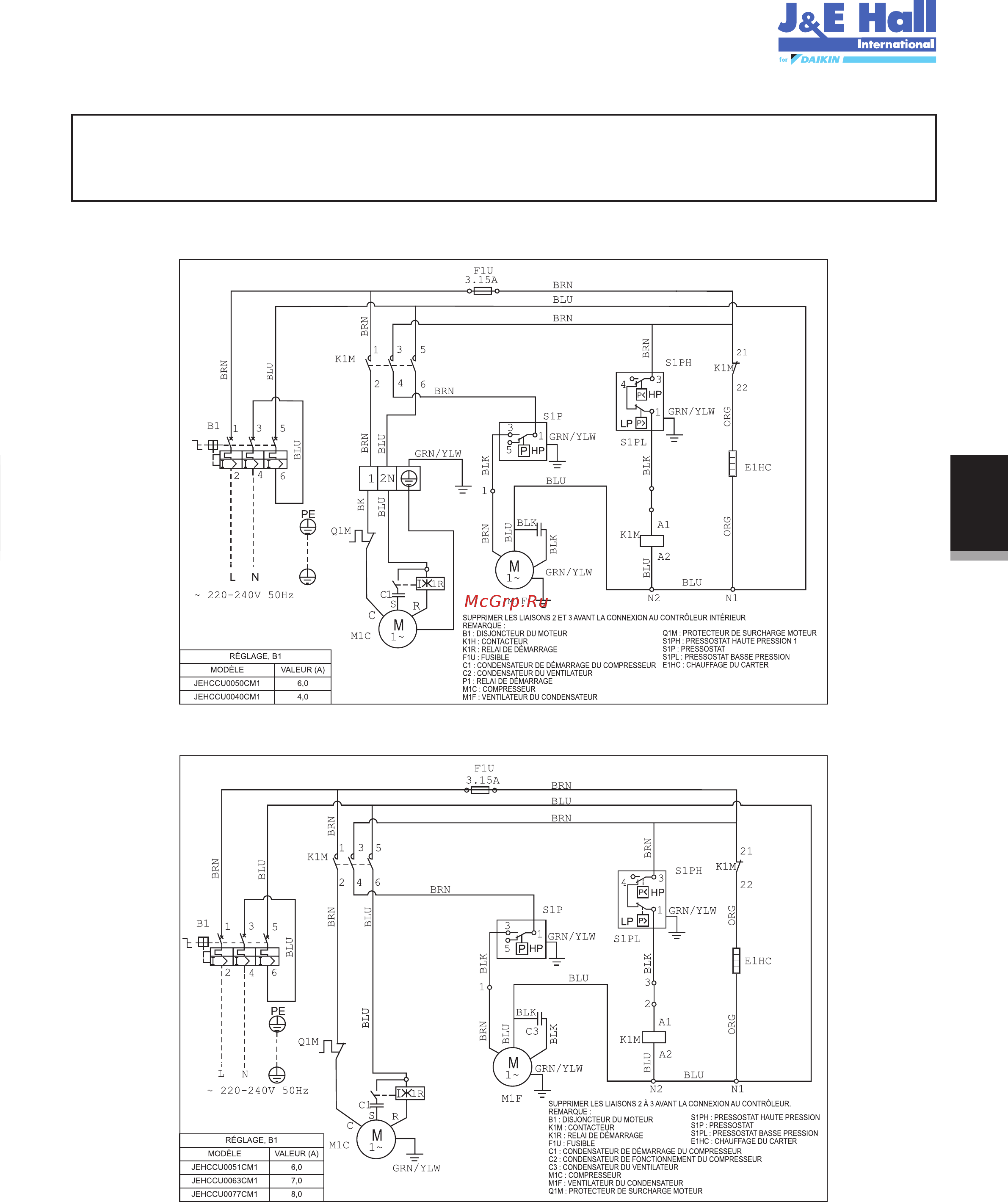

11. Données électriques
Remarque importante : Tous les câblages et toutes les connexions au groupe
frigorifi que doivent être réalisés conformément aux
codes locaux.
Monophasé
JEHCCU0040CM1; JEHCCU0050CM1
JEHCCU0051CM1; JEHCCU0063CM1; JEHCCU0077CM1
FRANÇAIS
