Daikin JEHSCU0600CM3 [79/216] Veiligheidsvoorschriften
![Daikin JEHSCU0600CM3 [79/216] Veiligheidsvoorschriften](/views2/1767469/page79/bg4f.png)
3.14.3 Regelaar EXD-HP1
De regelaar EXD-HP1 die in de EVI-unit serie 4 is gebruikt, werkt als
een efficiëntieregelaar. De instelling van de regelaar is fabrieksmatig
geregeld en met een wachtwoord beveiligd. Gebruikers mogen geen
wijzigingen aanbrengen in de instellingen van de regelaar.
3.14.2 Elektrische installatie
● Het systeem mag niet ingeschakeld worden voordat alle bedrad-
ingsaansluitingen gereed zijn.
● Zie het bedradingsschema voor de elektrische aansluitingen.
● Voor de 24 VAC stroomvoorziening is een transformator klasse
II nodig
● Sluit geen enkele ingang voor de EXD-HP1 aan op de
hoofdvoeding, omdat daardoor de regelaar blijvend beschadigd
wordt.
● Gebruik voor de aansluitdraden van de expansieklep en
druksensor de volgende kleurcodering:
1. EXM : BR: BRUIN; BL: BLAUW; OR: ORANJE; YE: GEEL;
WH: WIT
2. PT5 : BR: BRUIN; WH: WIT
!
Veiligheidsvoorschriften:
1. Lees de installatiehandleiding zorgvuldig. Indien hieraan
niet wordt voldaan, kan dit leiden tot storing, schade
aan het systeem of persoonlijk letsel.
2. Alleen personen die voldoende kennis en vaardigheden
hebben, mogen de regelaar wijzigen.
3. Koppel alle stroom los van het systeem vóór de
installatie.
O-CU06-AUG17-3
Alle specificaties kunnen zonder kennisgeving vooraf door de fabrikant worden gewijzigd. De Engelse tekst is de oorspronkelijke
instructie. Andere talen zijn vertalingen van de oorspronkelijke instructies.
7

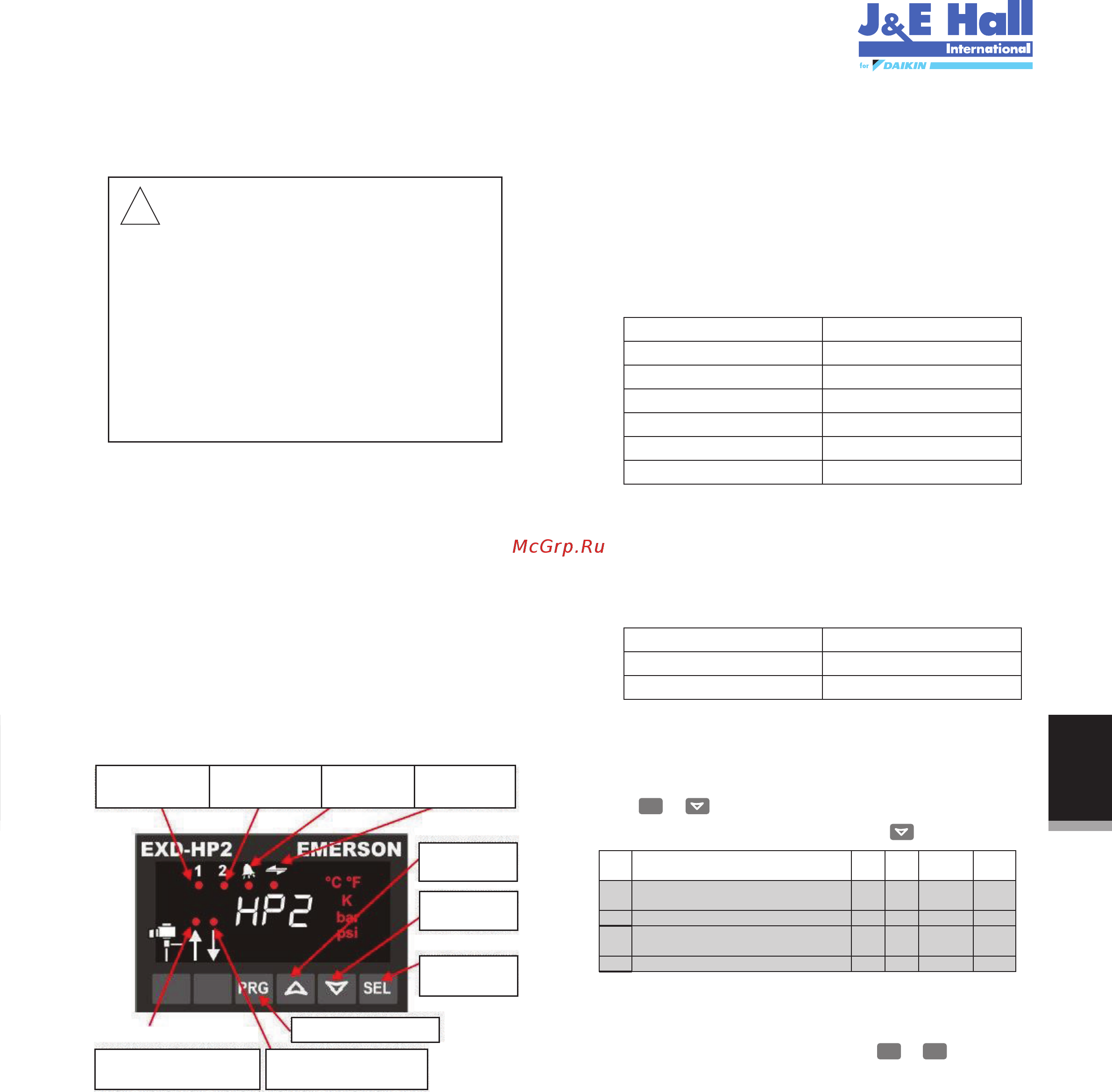

3.14.3 Scherm/toetsenblok (led's en functies van knoppen)
● In de standaardstand wordt de oververhitting op het scherm
weergegeven. Bij vloeistofinjectie en de efficiëntiestand wijzigt
dit naar afvoertemperatuur.
● Voor het weergeven van andere gegevens van de EXD-HP1
druk 1 seconde lang op de “SEL”-knop tot het indexnummer
volgens de tabel hieronder verschijnt. Laat de “SEL”-knop los en
de gegevens van de volgende variabele verschijnen. Door de
procedure te herhalen kunnen de gegevens van variabelen in
deze volgorde worden weergegeven: gemeten oververhitting →
gemeten aanzuigdruk → klepstand → gemeten temperatuur
aanzuiggas → berekende verzadigingstemperatuur → gemeten
afvoertemperatuur (bij ingeschakelde efficiëntiestand) →
HERHALING
3.14.4 Digitale invoer Di1/Di2
● De digitale invoer Di1 is de interface tussen regelaar EXD-HP1
en de systeemregelaar als de Modbus-communicatie niet is
gebruikt.
● De digitale status hangt af van de werking van de compressor
van het systeem of de vraag.
Variabele gegevens
Standaard oververhitting, K
Aanzuigdruk, bar
Klepstand, %
Aanzuigtemperatuur gas, °C
Verzadigingstemperatuur, °C
Afvoertemperatuur, °C
Regelaar EXD-HP1
1 1
1 0
1 0
1 0
1 0
1 0
Bedrijfsomstandigheden
Compressor start
Compressor stopt
Status digitale invoer
Gesloten (start)
Open (stop)
AAN:
Gegevensscherm
circuit 1
AAN:
Gegevensscherm
circuit 2
AAN: alarm
OFF: geen alarm
AAN: Modbus-
communicatie
Volgende parameter/
waarde (hoger)
Volgende parameter/
waarde (lager)
Selectie/
bevestiging
Instellen/opslaan parameters
Knipperend: klep gaat dicht
AAN: klep is volledig gesloten
Knipperend: klep gaat open
AAN: klep is volledig open
3.14.5 Werking in handmatige stand
Waarschuwing: Alle alarmen zijn uitgeschakeld tijdens handmatige
bediening. Wij adviseren het systeem niet onbeheerd te laten werken
tijdens de handmatige bediening.
● Houd en 5 seconden ingedrukt voor toegang tot de handmatige stand
● List of parameters in scrolling sequence by pressing button
PRG
Code
Beschrijving parameters en keuzen
1Ho Werking in handmatige stand: circuit 1 0
0
0
0
0
0
0
0
1
100
1
100
Werking in handmatige stand: circuit 2
0 =
uitgeschakeld
;
Klepopening (%)
Klepopening (%)
0 =
uitgeschakeld
;
1 =
ingeschakeld
1 =
ingeschakeld
1HP
2Ho
2HP
Min Max
Fabrieksin-
stelling
Veldin-
stellingen
Handmatige reset alarm wist alle functionele alarmen
(behalve fout in de apparatuur)
● Druk 5 seconden lang gelijktijdig op de knoppen en . Als alles
gewist is verschijnt 2 seconden lang “Berichten gewist”.
PRG SEL
NEDERLANDS
