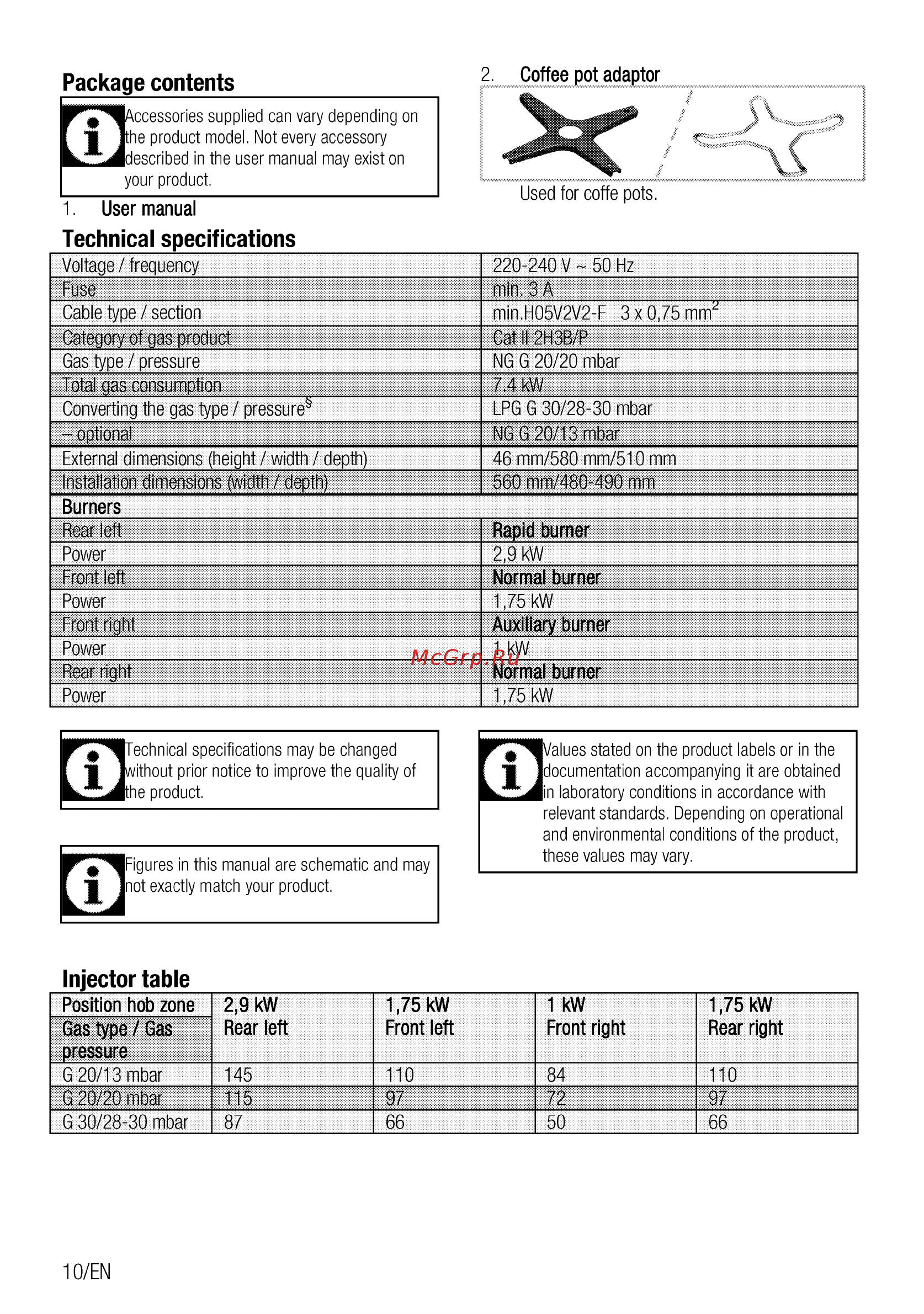

Package contents_____________________ Accessories supplied can vary depending on the product model Not every accessory described in the user manual may exist on your product 2 Coffee pot adaptor Used for coffe pots 1 User manual Technical specifications Voltage frequency 220 240 V 50 Hz Fuse Cable type 7 section min H05V2V2 F 3x0 75 mm2 min 3 A Category of gas product Cat II 2H3B P NG G 20 20 mbar Gas type pressure Total gas consumption 7 4 kW LPG G 30 28 30 mbar Converting the gas type pressure optional NG G 20 13 mbar External dimensions height width depth 46 mm 580 mm 510 mm histaMornfimensions width depth 560 mm 480 490 mm Burners Rapid burner Rear left Power 2 9 kW Front left Normal burner Power 1 75 kW Front right Power Auxiliary burner Rear right Normal burner Power 1 75 kW 1 kW Technical specifications may be changed J Jwithout prior notice to improve the quality of i the product Values stated on the product labels or in the W jdocumentation accompanying it are obtained Figures in this manual are schematic and may not exactly match your product laboratory conditions in accordance with relevant standards Depending on operational and environmental conditions of the product these values may vary Injector table 2 9 kW Rear left 1 75 kW Front left 1 kW Front right 1 75 kW Rear right G 20 13 mbar 145 115 110 97 84 G 20 20 mbar 72 110 97 G 30 28 30 mbar 87 66 50 66 Position hob zone Gas type Gas pressure 10 EN
