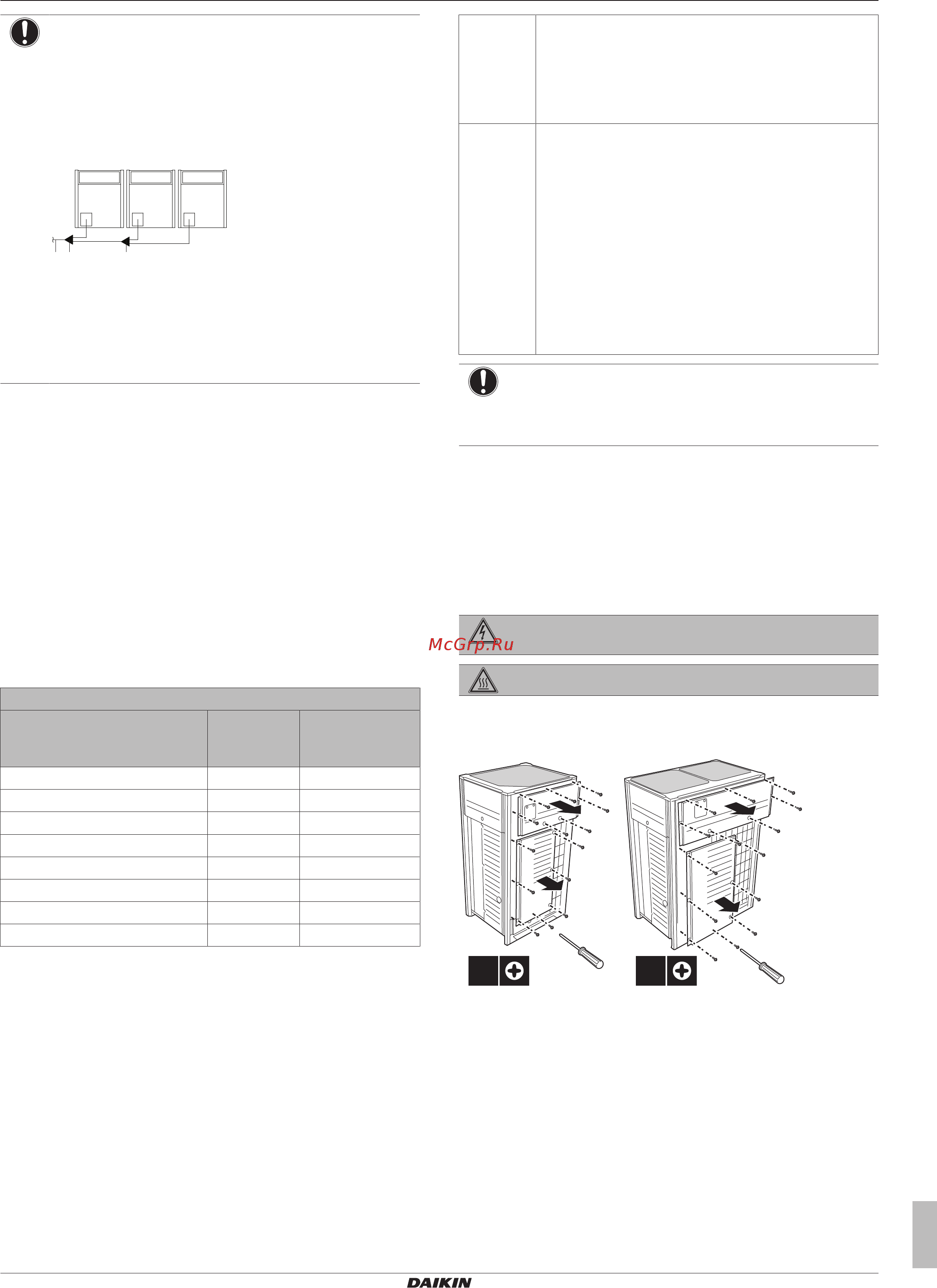

5 Монтаж
Руководство по монтажу и эксплуатации
11
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04
ПРИМЕЧАНИЕ
Для систем с несколькими наружными блоками
существуют ограничения по порядку подсоединения
трубопроводов хладагента между наружными блоками
во время монтажа. Выполняйте монтаж с учетом
следующих ограничений. Производительность
наружных блоков A, B и C должна соответствовать
следующим ограничениям: A≥B≥C.
A B C
a b c
a К внутренним блокам
b Комплект трубок для подсоединения нескольких
наружных блоков (первое ответвление)
c Комплект трубок для подсоединения нескольких
наружных блоков (второе ответвление)
4.3 Подготовка электрической
проводки
4.3.1 Требования к защитным устройствам
Электропитание должно быть защищено обязательными
защитными устройствами, а именно: главным выключателем,
инерционными плавкими предохранителями на каждой фазе и
устройством защиты от утечки на землю в соответствии с
действующим законодательством.
Для стандартных сочетаний
Выбирать размер проводов необходимо в соответствии с
действующим законодательством на основе информации,
приведенной в таблице ниже.
Непостоянный обогрев
Модель Минимальн
ый ток в
цепи
Рекомендованн
ые плавкие
предохранители
REMQ5 16,1A 20A
REYQ8 16,1A 20A
REYQ10 22,0A 25A
REYQ12 24,0A 32A
REYQ14 27,0A 32A
REYQ16 31,0A 40A
REYQ18 35,0A 40A
REYQ20 39,0A 50A
Все модели:
▪ Фаза и частота: 3N~50Гц
▪ Напряжение: 380~415В
▪ Сечение линии управления: 0,75~1,25 мм
2
, максимальная
длина составляет 1000м. Если общая длина электропроводки
управления превысит эти пределы, возможны сбои передачи
данных.
Для нестандартных сочетаний
Рассчитайте рекомендуемый номинальный ток
предохранителей.
Формула Для расчета сложите значения минимального тока
каждого используемого блока (по приведенной
выше таблице), умножьте результат на 1,1 и
выберите ближайшее (в сторону увеличения)
значение рекомендованного номинального тока
предохранителя.
Пример Объединение REYQ30 с использованием REYQ8,
REYQ10 и REYQ12.
▪ Минимальный ток цепи REYQ8=16,1A
▪ Минимальный ток цепи REYQ10=22,0A
▪ Минимальный ток цепи REYQ12=24,0A
Соответственно, минимальный ток цепи
REYQ30=16,1+22,0+24,0=62,1A
Умножив этот результат на 1,1 (62,1А×1,1),
получим 68,3A, соответственно рекомендуемый
номинальный ток предохранителей будет равен
80А.
ПРИМЕЧАНИЕ
Если используются размыкатели цепи электропитания,
они должны быть высокоскоростными и рассчитанными
на остаточный рабочий ток 300мА.
5 Монтаж
5.1 Открытие агрегата
5.1.1 Как вскрыть наружный блок
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
Чтобы получить доступ к блоку, необходимо открыть передние
панели следующим образом:
14×14×
5~12 HP 14~20 HP
После того, как передние панели будут открыты, можно
получить доступ к блоку электрических компонентов. См. раздел
"5.1.2 Как открыть блок электрических компонентов наружного
блока"на стр.12.
Для проведения технического обслуживания необходим доступ
к кнопкам на основной плате. Чтобы получить доступ к этим
кнопкам, крышку блока электрических компонентов открывать
не нужно. См. раздел "6.1.3 Доступ к элементам местных
настроек"на стр.27.
