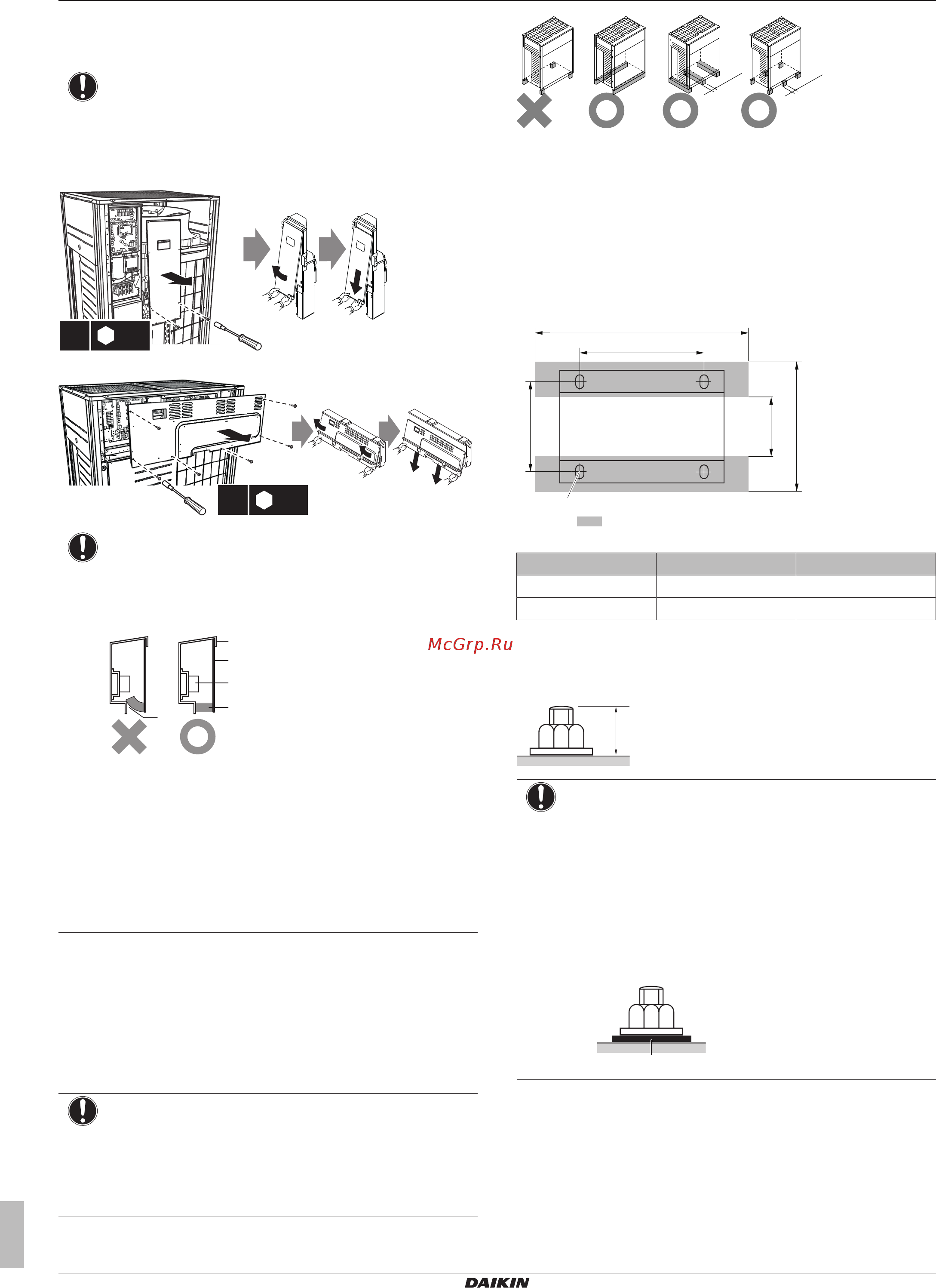

Daikin REYQ12T7Y1B [12/52] Монтаж
![Daikin REYQ12T7Y1B [12/52] Монтаж](/views2/1767783/page12/bgc.png)
5 Монтаж
Руководство по монтажу и эксплуатации
12
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04
5.1.2 Как открыть блок электрических
компонентов наружного блока
ПРИМЕЧАНИЕ
Открывая крышку блока электрических компонентов,
НЕ прилагайте чрезмерных усилий. Чрезмерное
усилие может деформировать крышку, что повлечет за
собой проникновение воды и отказ оборудования.
5~12 HP
2×
SW8
14~20 HP
6×
SW8
ПРИМЕЧАНИЕ
Закрывая крышку блока электрических компонентов,
следите за тем, чтобы уплотнительный материал на
обратной стороне снизу крышки НЕ захватывался и НЕ
загибался внутрь.
a
b
c
d
e
a Крышка блока электрических компонентов
b Передняя сторона
c Клеммная колодка электропитания
d Уплотнительный материал
e Возможно проникновение влаги и грязи
X Недопустимо
O Допустимо
5.2 Монтаж наружного агрегата
5.2.1 Подготовка монтажной конструкции
Проследите за тем, чтобы основание, на которое
устанавливается блок, было достаточно прочным – это
позволит избежать излишних шумов и вибрации.
ПРИМЕЧАНИЕ
▪ Если высоту установки блока необходимо
увеличить, НЕ ставьте на подставки только углы
блока.
▪ Ширина подставок под блок должна достигать хотя
бы 100мм.
≥100 mm
≥100 mm
*
X Недопустимо
O Допустимо (* = желательное размещение)
▪ Высота основания должна составлять не менее 150 мм от
пола. В местности, где возможно выпадение большого
количества снега, эту высоту необходимо увеличить в
зависимости от места установки и погодных условий.
▪ Блок желательно размещать на твердой, ровной опоре (в
виде рамы из стальных балок или бетонного основания).
Площадь опоры должна превышать область, помеченную
серым.
729
≤613
≥929
≥AB
AA
a
(mm)
Минимально допустимая опора
a Точка крепления (4×)
HP AA AB
5~12 766 992
14~20 1076 1302
▪ Закрепите блок четырьмя анкерными болтами М12. Анкерные
болты рекомендуется ввернуть таким образом, чтобы над
поверхностью основания осталось не менее 20 мм от их
длины.
20 mm
ПРИМЕЧАНИЕ
▪ Для отвода воды от основания блока проложите
вокруг него дренажную канавку. При работа в
режиме обогрева при отрицательной наружной
температуре вода, отводимая из наружного блока,
замерзнет. Если не проложить дренаж воды,
область вокруг блока может стать очень скользкой.
▪ При установке в коррозионной среде используйте
гайку с пластиковой шайбой (a), чтобы защитить
притягивающую часть гайки от ржавления.
a
5.3 Подсоединение трубопроводов
хладагента
5.3.1 Прокладка трубопроводов хладагента
Трубопроводы хладагента можно подсоединять с передней или
боковой (с выводом снизу) стороны блока, как показано на
рисунке ниже.
