Рóссêий 10

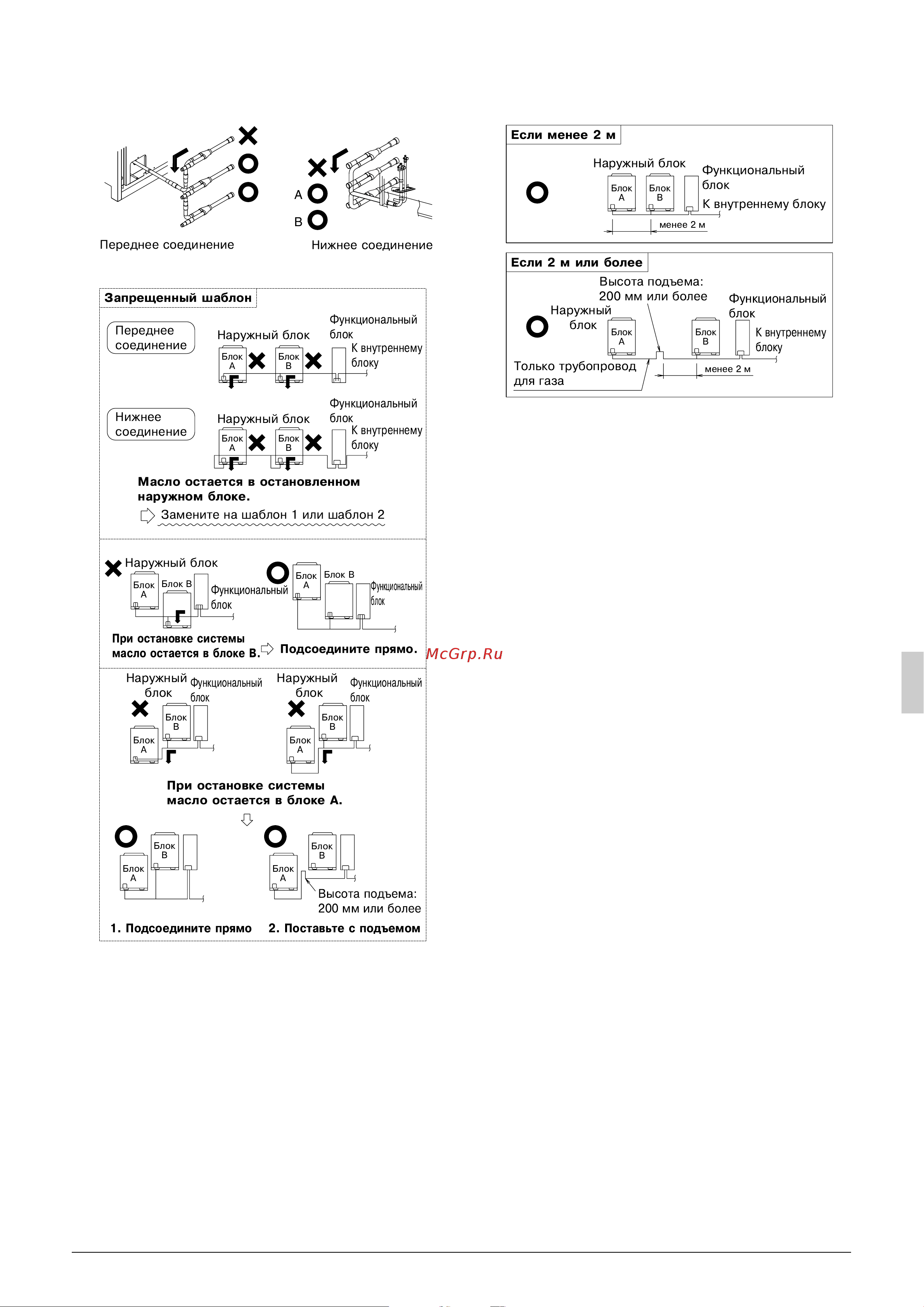

(3) Для предотвращения опасности аêêóмóляции стоêа
масла в остановленном блоêе, всеãда подсоединяйте
запорный êлапан и трóбопроводы междó нарóжными
блоêами, êаê поêазано на рисóнêе ниже, пóнêты А и В.
(4) Если длина трóбопровода междó нарóжными блоêами
превышает 2 м, сделайте подъем на 200 мм или более
в трóбопроводе подачи ãаза длиной 2 м из êомплеêта
соединительных трóбопроводов для нарóжных блоêов.
5.
Разветвление трóбопровода с хладаãентом
При монтаже разветвителя трóбопровода хладаãента
обратите внимание на приведенные ниже оãраничения, а
таêже прочтите рóêоводство по монтажó, прилаãаемое ê
разветвителю.
(Неправильный монтаж может привести ê неисправности
или поломêе внешнеãо блоêа.)
<Стыê REFNET>
Установите стыê REFNET таê, чтобы разветвление
выполнялось по ãоризонтали либо по вертиêали.
(См. рисóноê 18)
1. Горизонтальный
2. Вид А
3. Горизонтальная поверхность
4. ±30° или менее
5. Вертиêальный
<Коллеêтор REFNET>
Установите êоллеêтор REFNET таê, чтобы разветвление
выполнялось по ãоризонтали.
(См. рисóноê 19)
1. Горизонтальная поверхность
2. Вид B
A
B
A
B
!"
!"
!"
!"
!"
!"
# $ % $
!
Åñëè ìåíåå 2 ì
Åñëè 2 ì èëè áîëåå
!
!
"!
# $%
04_RU_3P201178-14S.fm Page 10 Friday, February 3, 2012 2:06 PM
