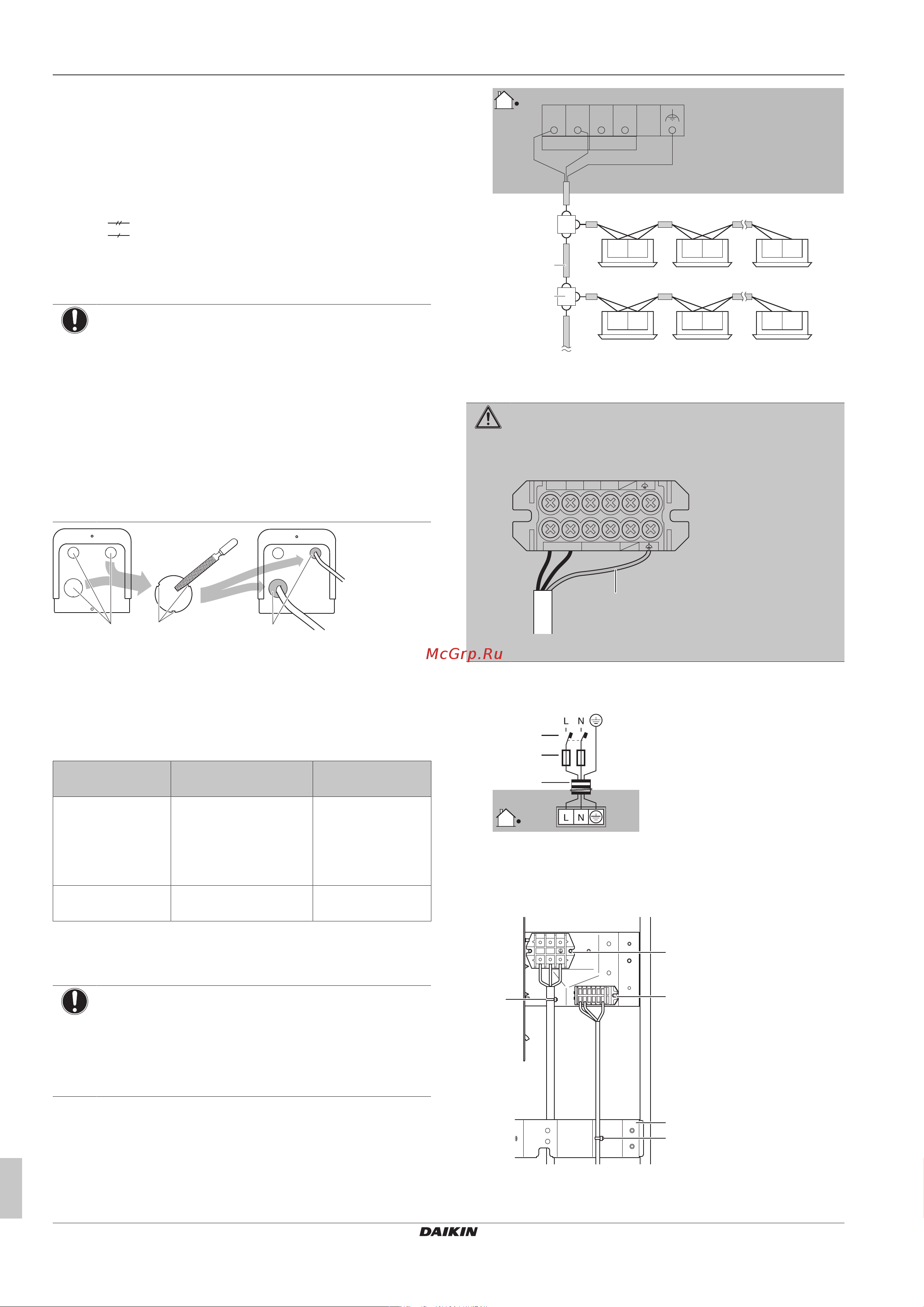

5 Монтаж
Руководство по монтажу и эксплуатации
16
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P555881-1 – 2019.07
a Электропитание по месту установки (с устройством
защиты от утечки на землю)
b Главный выключатель
c Заземление
d Наружный блок
e Внутренний блок
f Интерфейс пользователя
g Проводка электропитания (изолированный кабель) (230
В)
h Проводка управления (изолированный кабель) (16 В)
Электропитание 1~50Гц
Заземление
5.7.2 Рекомендации по высвобождению
выбивных отверстий
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
b
c
a
a Выбивное отверстие
b Заусенец
c Герметик и т.п.
5.7.3 Рекомендации относительно
подсоединения электропроводки
Моменты затяжки
Проводка Типоразмер винтов Момент затяжки
(Н•м)
Провод
электропитания
(питание +
экранированное
заземление)
M5 2,0~3,0
Электропроводка
управления
M3,5 0,8~0,97
5.7.4 Подключение электропроводки к
наружному блоку
ПРИМЕЧАНИЕ
▪ Следите за соответствием электрической схеме
(входит в комплект поставки блока, находится за
сервисной панелью).
▪ Проверьте, НЕ помешает ли электропроводка
установить сервисную крышку на место.
1 Снимите сервисную крышку.
2 Подключите электропроводку управления в следующем
порядке:
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
a
b
X2M
TO OUT/DTO IN/D
a Используйте провода в металлической оплетке с
экранированием (двухжильные) (без полярности)
b Клеммная колодка (приобретается по месту установки)
ПРЕДУПРЕЖДЕНИЕ
Пользуйтесь только экранированными проводами, не
забудьте подсоединить провод заземления к клемме
(X2M).
TO IN/D UNIT
F1 F2 F1 F2
TO OUT/D UNIT
a
a Заземление
3 Подключите электропитание в следующем порядке:
1~ 50 Hz
220-240 V
X1M
a
b
c
a Предохранитель утечки тока на землю
b Плавкий предохранитель
c Кабель электропитания
4 Закрепите проводку (электропитания и управления)
кабельными стяжками.
N
L
a
X1M
X2M
b
a
a Кабельная стяжка
b Крепежная пластина
X1M Электропитание
