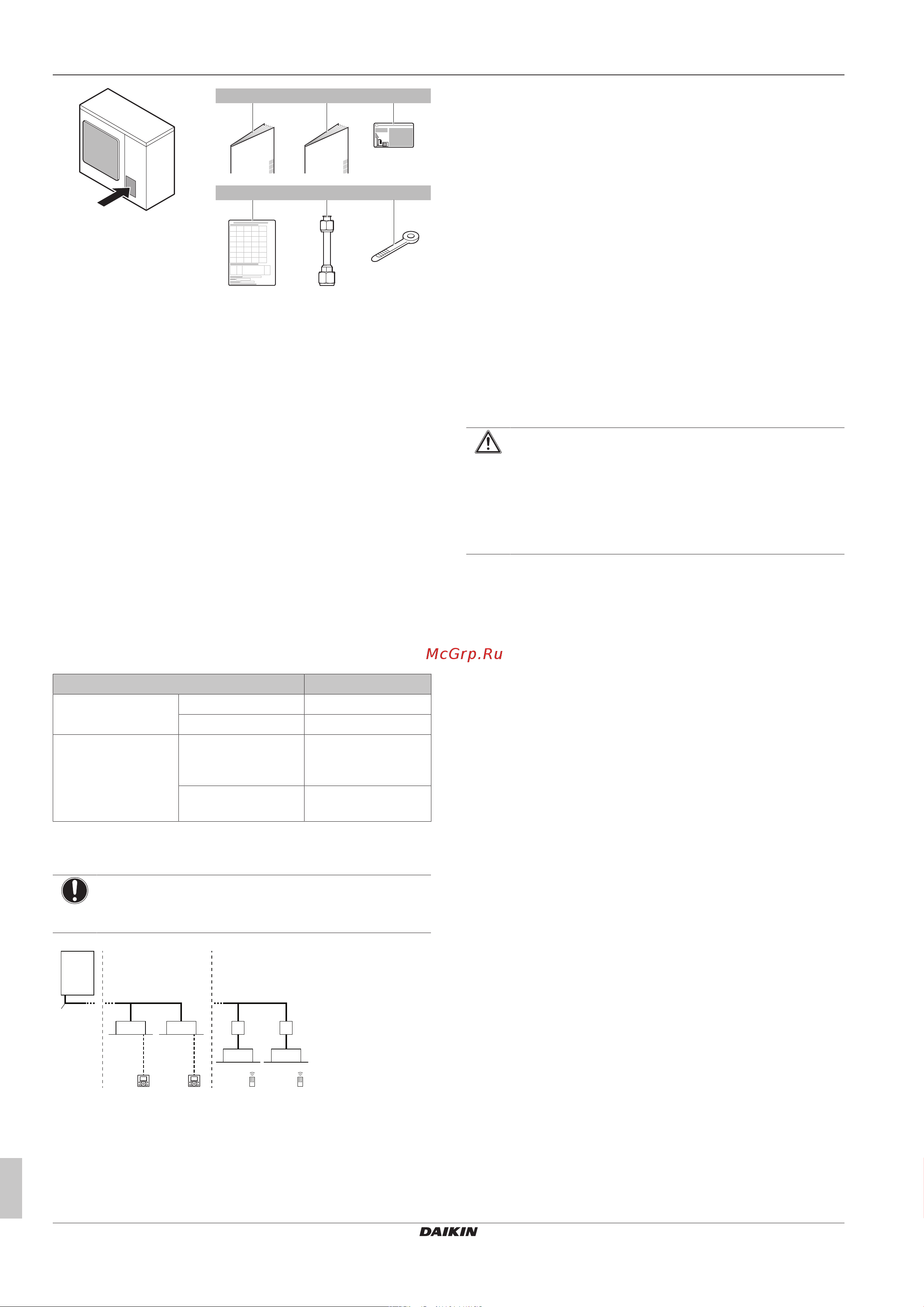

3 Информация об агрегатах и дополнительном
оборудовании
Руководство по монтажу и эксплуатации
6
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P555881-1 – 2019.07
a
1×
b
1×
c
1×
d e
1×
1×
f
2×
a Общие правила техники безопасности
b Руководство по монтажу и эксплуатации наружного
блока
c Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
d Наклейка с информацией о монтаже
e Вспомогательный патрубок трубопровода
газообразного хладагента (только модель RXYSCQ6)
f Кабельная стяжка
3 Информация об агрегатах и
дополнительном
оборудовании
3.1 О наружном блоке
Настоящая инструкция посвящена монтажу системы VRV IV-S
на основе теплового насоса с инверторным регулированием
производительности.
Эти блоки, предназначенные для наружной установки,
используются как тепловые насосы с воздухо-воздушным
теплообменом.
Характеристики RXYSCQ4~6
Производительност
ь
Обогрев 14,2~18,0кВт
Охлаждение 12,1~15,5кВт
Расчетная наружная
температура
Обогрев –20~15,5°Cпо
влажному
термометру
Охлаждение –5~46°Cпо сухому
термометру
3.2 Компоновка системы
ПРИМЕЧАНИЕ
Монтаж системы не следует выполнять при
температуре ниже –15°C.
g
d d
c c
f
e
b
a
g
f
e
a Наружный блок системы VRV IV-S на основе теплового
насоса
b Трубопровод хладагента
c Внутренний блок системы VRV с непосредственным
расширением (DX)
d Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)
e Блок BP [требуется для подключения наружных блоков
Residential Air (RA) или Sky Air (SA) с
непосредственным расширением (DX)]
f Внутренние блоки Residential Air (RA) с
непосредственным расширением (DX)
g Пользовательский интерфейс (беспроводной,
выделенный в зависимости от типа внутреннего блока)
4 Подготовка
4.1 Как подготовить место
установки
4.1.1 Требования к месту установки
наружного блока
Соблюдайте правила организации пространства. См. раздел
«Технические данные» и численные параметры на внутренней
стороне передней крышки.
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат не предназначен для широкого
пользования, установку необходимо выполнить в
защищенном месте, исключающем легкий доступ.
Эта система, состоящая из внутренних и наружных
блоков, предназначена для установки в коммерческих
и промышленных зданиях.
